Questo componente sezione tipo viene utilizzato per inserire collegamenti intersecanti tra due punti.
Utilizzato genericamente per collocare pendenze intersecanti in un fosso a V tra i bordi di due sezioni stradali adiacenti o convergenti. È possibile inoltre specificare un fosso a fondo piatto.
Associazione

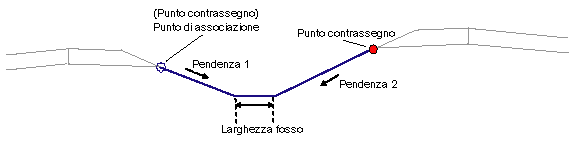

Il punto di associazione si trova in corrispondenza del bordo esterno della pendenza destra o sinistra di intersezione, mentre il punto contrassegnato definito in precedenza deve trovarsi sul bordo esterno opposto. Non è rilevante quale punto si trovi a destra o sinistra dell'altro. Quando viene richiesto il punto contrassegno, scegliere il punto di associazione. Assegnare un nome al punto contrassegnato e impostarlo in questo componente sezione tipo.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Nome punto contrassegnato |
Nome del punto contrassegnato definito in precedenza |
String |
Nessuna |
|
Pendenza 1 |
Pendenza (x : 1) del collegamento che si estende verso l'interno dal punto di associazione. I valori negativi indicano una pendenza verso il basso. |
Numerico |
-4 ( : 1) |
|
Pendenza 2 |
Pendenza (x : 1) del collegamento che si estende verso l'interno dal punto contrassegnato. |
Numerico |
-4 ( : 1) |
|
Larghezza fosso |
Larghezza del fondo del fosso spartitraffico (zero per un fosso a V) |
Numerico, positivo |
0.6 m 2 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
Parametri obiettivo: Nessuno.
Parametri di output
Nessuno.
Funzionamento
Vengono determinate le posizioni del punto di associazione e del punto contrassegnato. Il punto contrassegnato può trovarsi sia a destra che a sinistra rispetto al punto di associazione. I collegamenti al valore Pendenza 1 si estendono verso l'interno dal punto di associazione, mentre quelli al valore Pendenza 2 si estendono dal punto contrassegnato, fino a che non si intersecano. Se viene specificata una larghezza di fosso diversa da zero, un collegamento orizzontale al fondo del fosso viene aggiunto alle scarpate intersecanti.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo calcola e visualizza i collegamenti intersecanti e il fondo del fosso opzionale in base ai parametri di input forniti e alle posizioni relative del punto di associazione e del punto contrassegnato.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P2 |
Ditch_In Ditch |
Per un valore di larghezza fosso diverso da zero, il bordo del fosso più vicino al punto di associazione. Se la larghezza del fosso è zero, usare il parametro Fosso. |
|
P3 |
RMedDitch |
Per una larghezza fosso diversa da zero, il bordo del fosso più vicino al punto contrassegnato |
|
L1 - L3 |
Top Datum |
Finitura sulla banchina non pavimentata e sui collegamenti spartitraffico |

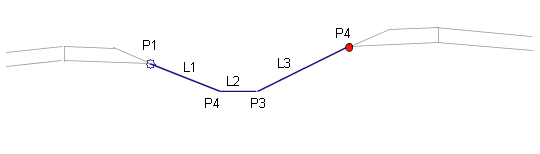

Diagramma di codifica
