Ricoprimento amplia corrispondenza pendenza 1

Questo componente sezione tipo esegue il ricoprimento di un lato di una sezione stradale esistente e aggiunge al ciglio una o più corsie di percorrenza, mantenendo le pendenze esistenti della corsia.

Associazione

Il punto di associazione si trova in corrispondenza del lato interno della sommità dello strato di ricoprimento.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Scostamento punto campione	Scostamento del punto campione, che può trovarsi ovunque tra il punto di inserimento e il successivo cambio di pendenza sulla superficie stradale esistente. La posizione più comune per il punto campione è il colmo stradale, oppure il ciglio opposto della corsia, se la sezione stradale è a falda unica.	Numerico	0.0
Scostamento punto di inserimento	Scostamento del punto di inserimento che si trova generalmente in corrispondenza del ciglio corsia dove deve essere eseguito l'allargamento	Numerico	0.0
Spessore ricoprimento	Spessore del ricoprimento sulla finitura esistente	Numerico, positivo	0.100 m 0.30 piedi
Larghezza	Larghezza della corsia di allargamento	Numerico, positivo	3.6 m 12.0 piedi
Spessore Pavimentazione1	Spessore dello strato Pavimentazione1 per l'allargamento della corsia (zero per omettere)	Numerico, positivo	0.025 m 0.083 piedi
Spessore Pavimentazione2	Spessore dello strato Pavimentazione2 per l'allargamento della corsia (zero per omettere)	Numerico, positivo	0.025 m 0.083 piedi
Spessore Base	Spessore dello strato di base per l'allargamento della corsia	Numerico, positivo	0.100 m 0.333 piedi
Spessore Sottobase	Spessore dello strato di sottobase per l'allargamento della corsia	Numerico, positivo	0.300 m 1.0 piedi

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Superficie esistente	Nome della superficie che definisce la sezione stradale esistente. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione della superficie: superfici.	Obbligatorio
Scostamento punto campione	Può essere utilizzato per sostituire il valore fisso Scostamento punto campione e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento punto di inserimento	Può essere utilizzato per sostituire il valore fisso Scostamento punto di inserimento e collegare il punto ad un tracciato scostamento È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza	Può essere utilizzato per sostituire il valore fisso Larghezza della corsia di allargamento e collegare il bordo della corsia ad un tracciato scostamento È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Parametro	Description	Tipo
Pendenza %	La pendenza calcolata sulla superficie esistente dal punto campione al punto di inserimento	Numerico

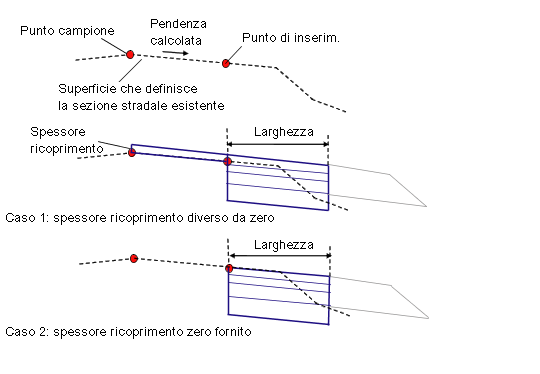

Funzionamento

Vengono determinate le quote altimetriche del punto campione e del punto di inserimento sulla superficie esistente, e viene calcolata la pendenza dal punto campione al punto di inserimento. Sulla corsia esistente viene aggiunto uno strato di ricoprimento, alla stessa pendenza per lo spessore di ricoprimento specificato. Viene creata una forma di ricoprimento chiusa sovrapponendo uno o più collegamenti sulla pendenza % esistente. La corsia di allargamento viene associata esternamente dal ricoprimento in corrispondenza dello scostamento di inserimento, usando la pendenza calcolata.

Gli strati della pavimentazione sono chiusi con collegamenti verticali a ciascuna estremità. Viene aggiunto inoltre un singolo collegamento verticale dal bordo interno della sottobase alla superficie esistente.

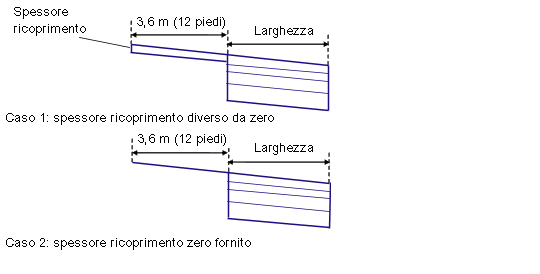

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo è associato a qualsiasi punto appropriato. Lo strato di ricoprimento viene visualizzato ad uno spessore uniforme per una larghezza di 3,6 metri o 12 piedi, con pendenza -2%. La corsia di allargamento si estende dal bordo del ricoprimento per la larghezza e lo spessore specificati con pendenza -2%.

In modalità modellazione le forme vengono regolate sulle condizioni effettive determinate in base al punto campione, al punto di inserimento e alla superficie esistente.

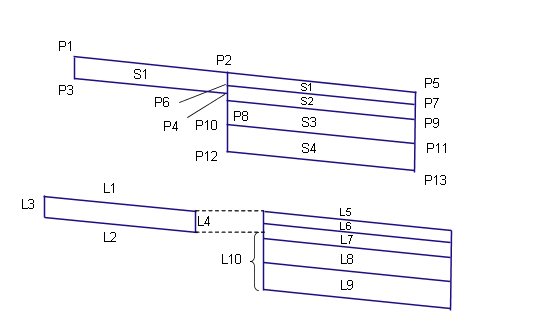

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Description
P5	ETW	Bordo esterno della corsia di allargamento sulla finitura
P7	ETW_Pave1	Bordo esterno della corsia di allargamento su Pavimentazione1
P9	ETW_Pave2	Bordo esterno della corsia di allargamento su Pavimentazione2
P11	ETW_Base	Bordo esterno della corsia di allargamento su Base
P13	ETW_Sub	Bordo esterno della corsia di allargamento su Sottobase
L1, L5	Top, Pave	Superficie di finitura
L2	Overlay	Sovrapposto ai collegamenti sulla superficie esistente. Si noti che possono esistere più collegamenti tra i punti P3 e P4.
L6	Pave1
L7	Pave2
L8	Base
L9	Subbase, Datum
L10	Datum
S1	Overlay	Area tra ricoprimento e corsia esistente
S2	Pave1
S3	Pave2
S4	Base
S5	Subbase
