Questo componente sezione tipo consente di inserire uno spartitraffico in corrispondenza dell'asse, con barriere asimmetriche su entrambi i lati dell'asse e una parte inferiore rastremata con eventuale estensione di drenaggio.

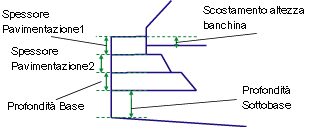

La struttura della pavimentazione è conforme agli standard descritti in "Struttura del marciapiede su sezioni pavimentate" nella Guida in linea di AutoCAD Civil 3D.
Associazione
Il punto di associazione si trova nella parte centrale dello spartitraffico. Lo spartitraffico viene posizionato su entrambi i lati con i componenti appropriati indicati dai parametri di input.

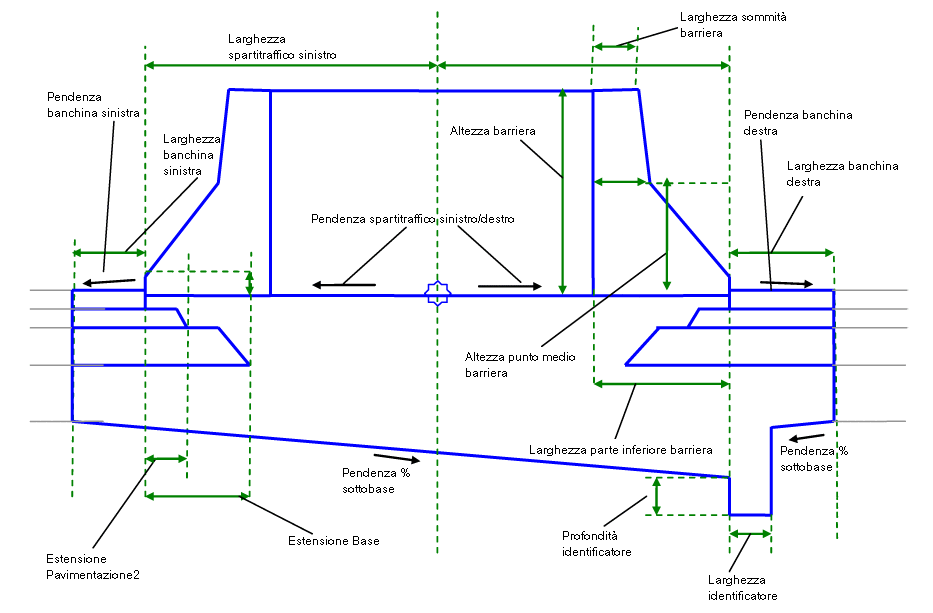

Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Larghezza spartitraffico sinistro | Larghezza dello spartitraffico a sinistra del punto di associazione, inclusa l'area delle barriere | Numerico, positivo |
2.0 m 6.0 piedi |
| Larghezza spartitraffico destro | Larghezza dello spartitraffico a destra del punto di associazione, inclusa l'area delle barriere | Numerico, positivo |
2.0 m 6.0 piedi |
| Punto colmo stradale al centro | Indica che il punto di associazione verrà codificato come colmo stradale | Yes/No | No |
| Pendenza trasversale spartitraffico sinistro | Pendenza trasversale dello spartitraffico a sinistra del punto di associazione | Numerico | 0% |
| Pendenza trasversale spartitraffico destro | Pendenza trasversale dello spartitraffico a destra del punto di associazione | Numerico | 0% |
| Opzione barriera | Specifica la collocazione delle barriere sui lati sinistro e/o destro | Stringa: (a) Nessuno, (b) Entrambi i lati, (c) Destro, (d) Sinistro | Entrambi i lati |
| Larghezza sommità barriera | Larghezza della sommità della barriera | Numerico, positivo |
0.15 m 0.5 piedi |
| Larghezza punto medio barriera | Larghezza al punto medio della barriera | Numerico, positivo |
0.225 m 0.75 piedi |
| Altezza cordolo | Altezza del cordolo in corrispondenza della parte inferiore della barriera | Numerico, positivo |
0.075 m 0.25 piedi |
| Larghezza parte inferiore barriera | Larghezza della parte inferiore della barriera | Numerico, positivo |
0.6 m 2.0 piedi |
| Altezza barriera | Altezza fino alla sommità della barriera | Numerico, positivo |
0.9 m 3.0 piedi |
| Altezza punto medio barriera | Altezza fino al punto medio della barriera | Numerico, positivo |
0.45 m 1.5 piedi |
| Scostamento altezza banchina | Differenza della quota altimetrica del punto del bordo dello spartitraffico rispetto al bordo della banchina pavimentata | Numerico |
0.015 m 0.05 piedi |
| Larghezza banchina sinistra | Larghezza dalla banchina sinistra dal bordo interno della pavimentazione al punto iniziale dello spartitraffico. È possibile immettere il valore zero se sul lato sinistro non sono necessarie banchine. | Numerico, positivo |
1.2 m 4.0 piedi |
| Pendenza di default banchina sinistra | Pendenza trasversale di default della superficie della banchina. Questo valore viene utilizzato se la pendenza sopraelevazione non viene utilizzata o non viene specificata per il tracciato della linea base. | Numerico, positivo | -2% |
| Banchina sinistra - Utilizza pendenza sopraelevazione | Specifica di utilizzare la pendenza dalla specifica di sopraelevazione definita sul tracciato della linea base |
Elenco di selezione:
|
Sì |
| Larghezza banchina destra | Larghezza dalla banchina destra dal bordo interno della pavimentazione al punto iniziale dello spartitraffico. È possibile immettere il valore zero se sul lato destro non sono necessarie banchine. | Numerico, positivo |
1.2 m 4.0 piedi |
| Pendenza di default banchina destra | Pendenza trasversale di default della superficie della banchina destra. Questo valore viene utilizzato se la pendenza sopraelevazione non viene utilizzata o non viene specificata per il tracciato della linea base. | Numerico, positivo | -2% |
| Banchina destra - Utilizza pendenza sopraelevazione | Specifica di utilizzare la pendenza dalla specifica di sopraelevazione definita sul tracciato della linea base. |
Elenco di selezione:
|
Sì |
| Direzione di pendenza banchina | Specifica se la pendenza della banchina è nella direzione del colmo stradale o in quella opposta. |
Elenco di selezione:
|
Direzione opposta al colmo stradale |
| Pendenza sottobase | Pendenza trasversale della sottobase da ogni estremità verso il centro. Se viene selezionata l'estensione di drenaggio opzionale, il limite è rappresentato da quel punto. | Numerico | -4% |
| Estensione di drenaggio | Specifica l'aggiunta dell'estensione di drenaggio sotto una delle barriere. | Stringa: (a) Nessuno, (b) Sotto barriera sinistra, (c) Sotto barriera destra | Sotto barriera destra |
| Larghezza estensione | Larghezza del fondo dell'estensione opzionale | Numerico, positivo |
0.3 m 1.0 piedi |
| Profondità estensione | Profondità dell'estensione opzionale sul lato breve. | Numerico, positivo |
0.3 m 1.0 piedi |
| Spessore Pavimentazione1 sinistra | Spessore tra finitura e Pavimentazione1 per la banchina sinistra | Numerico, positivo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione2 sinistra | Materiale della pavimentazione di secondo livello di spessore per la banchina sinistra | Numerico, positivo |
0.025 m 0.083 piedi |
| Spessore Base sinistra | Spessore dello strato di base (tra Pavimentazione2 e Base) per la banchina sinistra | Numerico, positivo |
0.100 m 0.333 piedi |
| Spessore sottobase sinistra | Spessore dello strato di sottobase al bordo interno sinistro della pavimentazione (inizio della banchina sinistra). Se la larghezza della banchina viene impostata su zero, corrisponde allo spessore della sottobase all'estremità sinistra dello spartitraffico. | Numerico |
0.300 m 1.0 piedi |
| Estensione Pavimentazione2 sinistra | Larghezza alla quale si estende lo strato Pavimentazione2 oltre il bordo della banchina pavimentata a sinistra nello spartitraffico. Viene fornita anche se la larghezza della banchina sinistra viene impostata su zero. | Numerico, positivo |
0.1 m 0.33 ft |
| Estensione Base sinistra | Larghezza alla quale si estende lo strato di base oltre il bordo della banchina pavimentata a sinistra nello spartitraffico. Viene fornita anche se la larghezza della banchina sinistra viene impostata su zero. | Numerico, positivo |
0.25 m 0.83 piedi |
| Spessore Pavimentazione1 destra | Spessore tra finitura e Pavimentazione1 per la banchina destra | Numerico, positivo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione2 destra | Materiale della pavimentazione di secondo livello di spessore per la banchina destra | Numerico, positivo |
0.025 m 0.083 piedi |
| Spessore base destra | Spessore dello strato di base (tra Pavimentazione2 e Base) per la banchina destra | Numerico, positivo |
0.100 m 0.333 piedi |
| Spessore sottobase destra | Spessore dello strato di sottobase al bordo interno destro della pavimentazione (inizio della banchina destra). Se la larghezza della banchina viene impostata su zero, corrisponde allo spessore della sottobase all'estremità destra dello spartitraffico. | Numerico |
0.300 m 1.0 piedi |
| Estensione Pavimentazione2 destra | Larghezza alla quale si estende lo strato Pavimentazione2 oltre il bordo della banchina pavimentata a destra nello spartitraffico. Viene fornita anche se la larghezza della banchina destra viene impostata su zero | Numerico, positivo |
0.1 m 0.33 ft |
| Estensione base destra | Larghezza alla quale si estende lo strato di base oltre il bordo della banchina pavimentata a destra nello spartitraffico. Viene fornita anche se la larghezza della banchina destra viene impostata su zero. | Numerico, positivo |
0.25 m 0.83 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Larghezza banchina pavimentata sinistra |
Può essere utilizzato per sostituire il valore fisso di Larghezza banchina sul lato sinistro e collegare il bordo interno della banchina ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Larghezza banchina pavimentata destra |
Può essere utilizzato per sostituire il valore fisso di Larghezza banchina sul lato destro e collegare il bordo interno della banchina ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Asse di rotazione sopraelevazione |
Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione. |
Statica (descrizione) |
|
Altezza barriera |
Altezza fino alla sommità della barriera. |
Numerico, positivo |
|
Pendenza banchina sinistra |
Pendenza della banchina pavimentata sinistra. |
Numerico, positivo |
|
Pendenza banchina destra |
Pendenza della banchina pavimentata destra. |
Numerico, positivo |
|
Profondità massima spartitraffico |
Profondità dello spartitraffico nel punto più profondo, in prossimità della posizione dell'estensione opzionale di drenaggio. |
Numerico |
Funzionamento
Questo componente sezione tipo viene inserito su entrambi i lati del punto di associazione, a partire dai collegamenti dello spartitraffico e mediante l'utilizzo dei valori di larghezza degli spartitraffico sinistro e destro e di altri parametri. Il bordo della banchina pavimentata viene posizionato sui lati sinistro e destro mediante il valore del parametro Scostamento altezza banchina. La finitura della banchina viene inserita per la larghezza banchina e la pendenza banchina specificate, in direzione esterna dal punto di associazione. Il collegamento alla sottobase viene inserito dal punto più esterno delle banchine pavimentate a partire dallo spessore della sottobase, rispettivamente per i lati sinistro e destro, al di sotto della finitura.
I collegamenti Pavimentazione1, Pavimentazione2 e Superficie esistente vengono inseriti parallelamente alla finitura, in base ai valori di spessore specificati. Se i valori di estensione strato sono diversi da zero, ciascuno strato viene esteso per la distanza specificata oltre il punto di cardine della banchina. Ogni strato deve presentare la stessa larghezza o una larghezza superiore a quella dello strato sovrastante.
Infine, i collegamenti alle barriere vengono aggiunti dalla fine degli spartitraffico utilizzando i parametri di larghezza e altezza della parte inferiore, larghezza e altezza del punto medio e di altezza del cordolo delle barriere.
Supporto asse di rotazione sopraelevazione
Questo componente sezione tipo può essere utilizzato solo con tipi di sezione stradale che hanno Bordi spartitraffico come impostazione di Metodo di rotazione e Mantieni forma spartitraffico come impostazione di Trattamento spartitraffico. Se si utilizza questo componente sezione tipo con qualsiasi altro Metodo di rotazione o con il trattamento Spartitraffico distorto, il risultato prodotto sarà equivalente a quello restituito da Bordi spartitraffico con Mantieni forma spartitraffico.
Funzionamento in modalità layout
In modalità layout il componente sezione tipo visualizza tutti i collegamenti con i valori di default per i diversi parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Tipo | Codes | Description |
|---|---|---|
| P1 | Crown | Punto di inserimento, in genere in corrispondenza dell'asse |
| P2, P3 | EPS | Bordo della banchina pavimentata nei collegamenti superiori |
| P4, P5 | Median | Bordo dello spartitraffico |
| P6, P7 | EPS_Pave1 | Bordo della banchina pavimentata su Pavimentazione1 |
| P10, P11 | EPS_Pave2 | Bordo della banchina pavimentata su Pavimentazione2 |
| P14, P15 | EPS_Base | Bordo della banchina pavimentata su Base |
| L1, L2, L17, L18 | Top | Collegamento superiore nella parte relativa allo spartitraffico, incluse le barriere |
| L3-L7; L19-L23 | Barrier | Collegamenti alle barriere |
| L8, L24 | Top, Pave | |
| L9, L25 | Pave1 | Parte inferiore del primo strato Pavimentazione |
| L10, L26 | Pave2 | Parte inferiore del secondo strato Pavimentazione |
| L11, L27 | Base | Parte inferiore dello strato di base |
| L12, L14, L16 | Subbase | Parte inferiore dello strato di sottobase |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | Subbase | |
| S5 | Barrier |

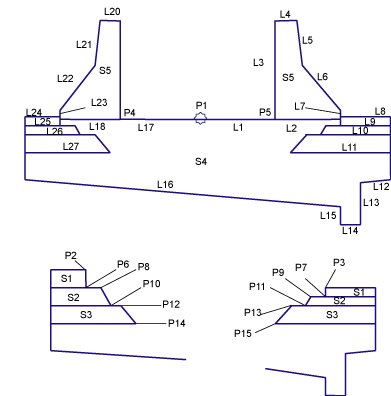

Diagramma di codifica
