Questo componente sezione tipo crea un fondo del collettore piatto con uguali scarpate e la pendenza specificata per la superficie sottostante, oltre che fino a tre strati di materiale di riempimento a ridosso. La larghezza della trincea è determinata dalla larghezza specificata dall'utente e dal ricoprimento minimo della condotta.
Associazione
Il punto di associazione si trova lungo la superficie obiettivo al centro della trincea.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Scarpata | Pendenza X : 1 delle scarpate delle trincee | Numerico, positivo | 3 : 1 |
| Spessore sottofondo | Spessore dello strato di sottofondo | Numerico, positivo | 0.0 |
| Ricoprimento minimo riempimento speciale | Quantità minima di ricoprimento con il materiale di riempimento speciale sulla condotta più alta. La condotta è misurata dal diametro superiore esterno della condotta. | Numerico, positivo | 0.0 |
| Spessore minimo riempimento speciale | Spessore minimo dello strato di riempimento speciale al di sotto della condotta più bassa. La condotta è misurata dal diametro inferiore esterno della condotta. | Numerico, positivo | 0.0 |
| Larghezza | Larghezza del fondo della trincea | Numerico, positivo |
2.0 m 6.0 piedi |
| Scostamento rete di condotte 1 | Scostamento dal bordo esterno della condotta alla scarpata della trincea | Numerico, positivo | 0.0 |
| Scostamento rete di condotte 2 | Scostamento dal bordo esterno della condotta alla scarpata della trincea | Numerico, positivo | 0.0 |
| Pendenza scarpate in roccia | Pendenza X : 1 delle scarpate di trincea in roccia | Numerico, positivo | 1 : 1 |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Description | Stato |
|---|---|---|
| Superficie esistente | Superficie del terreno esistente a cui collegare le scarpate. Per specificare questa superficie, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: superfici. | Obbligatorio |
| Superficie rocciosa | Superficie rocciosa a cui collegare le scarpate. Per specificare questa superficie, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: superfici. | Facoltativo |
| Rete di condotte 1 | Utilizzato per specificare Rete di condotte 1. Per specificare questa rete di condotte, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: reti di condotte. | Obbligatorio |
| Rete di condotte 2 | Utilizzato per specificare Rete di condotte 2. Per specificare questa rete di condotte, è possibile utilizzare come obiettivi i tipi di oggetto seguenti: reti di condotte. | Facoltativo |
Parametri di output
Nessuno.
Funzionamento
In entrambi i casi il componente sezione tipo determinerà il fondo della profondità della trincea e la larghezza della trincea in base alla posizione di una o più condotte in reti di condotte specificate. Il ricoprimento minimo riempimento speciale viene determinato dal diametro superiore esterno della condotta più alta trovata nella sezione campionata. Lo spessore minimo riempimento speciale viene determinato dal diametro inferiore esterno della condotta più bassa trovata nella progressiva campionata. A seconda della superficie al di sotto della quale si trovano i lati della scarpata, viene utilizzata la pendenza appropriata (rocciosa o regolare).

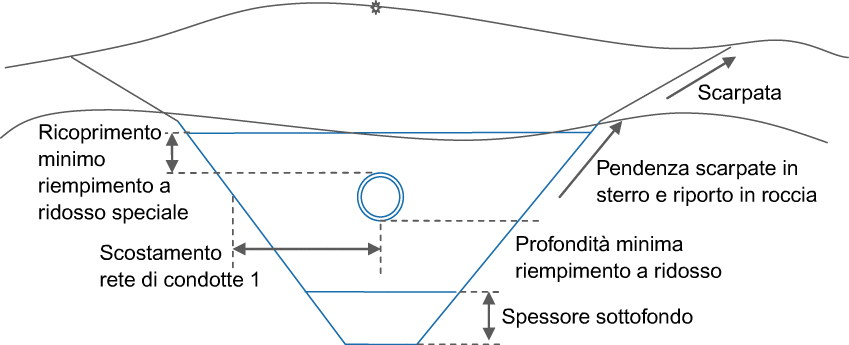

Caso 1: Rete di condotte singola selezionata
Se è selezionata solo la Rete di condotte 1, il componente sezione tipo eseguirà una ricerca su 3 piedi (1 m) dalla linea base di controllo verso sinistra e destra per trovare l'asse della condotta nella progressiva campionata. Applicare il valore dello scostamento Rete di condotte 1 ad entrambi i lati per determinare il valore più basso tra la larghezza della condotta e la larghezza minima. Il valore di scostamento viene applicato dalla parete esterna della condotta, come indicato nella figura. Il fondo della trincea è determinato dal diametro inferiore esterno della condotta, oltre a Spessore minimo riempimento speciale e Spessore sottofondo.

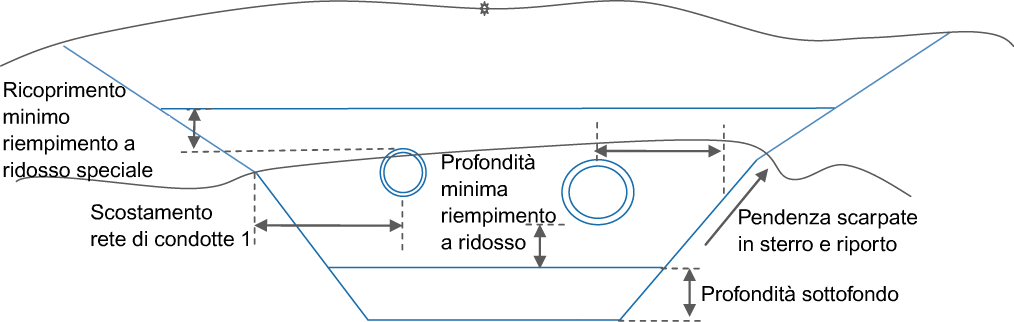

Caso 2: Due reti di condotte selezionate
Quando sono selezionate due reti di condotte, si presuppone che Rete di condotte 1 sia ubicata sul lato sinistro della linea base e rete di condotte 2 sul lato destro del tracciato. Lo spessore del materiale dello spessore minimo riempimento speciale verrà determinata dal più elevato dei due diametri superiori esterni della condotta, oltre al valore di Ricoprimento minimo riempimento speciale. La profondità del fondo della trincea sarà determinata dal più basso dei due diametri inferiori esterni della condotta, oltre a Spessore minimo riempimento speciale e Spessore sottofondo.
Funzionamento in modalità layout
In modalità layout, questo componente tipo disegna una trincea come mostrato nelle illustrazioni precedenti.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto / Collegamento | Codes | Description |
|---|---|---|
| P1, P2 | Trench_Bottom | |
| P3, P4 | Trench_Daylight | |
| P5, P6 | Trench_Bedding | |
| P7, P8 | Trench_Backfill | |
| L1 - L9 | Trench Datum | |
| L5 | Trench_Bottom | |
| L1,L9 | Trench_Daylight | |
| L10 | Trench_Backfill | |
| L11 | Trench_Bedding | |
| S1 | Trench_Bedding | |
| S2 | Trench_Backfill | Riempimento a ridosso della trincea meno l'area delle condotte |

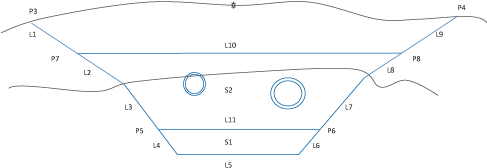

Diagramma di codifica
