Questo componente sezione tipo è un'utility di uso generico che consente di estendere un collegamento dal punto di associazione ad uno scostamento specificato su una superficie obiettivo.
Quando si costruisce un tipo di modellatore per calcolare lo scostamento può essere utilizzato un tracciato.
Associazione
Il punto di associazione è in corrispondenza dell'inizio del collegamento.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Scostamento dalla linea base |
Scostamento +/- per connettere il collegamento alla superficie obiettivo. La specifica di un valore positivo per questo parametro comporta l'inserimento del componente sezione tipo a destra di un modellatore o di una linea base di controllo. La specifica di un valore negativo determina l'inserimento a sinistra. Per ulteriori informazioni, vedere la sezione relativa all'inserimento dei componenti sezione tipo a destra e a sinistra di un modellatore, nel capitolo sui modellatori del Manuale dell'utente di AutoCAD Civil 3D. |
Numerico |
0.0 |
|
Codici punto |
Un elenco di codici di superficie da assegnare al bordo esterno del collegamento |
Stringa separata da una virgola |
P2 |
|
Link Codes |
Un elenco di codici da assegnare al collegamento |
Stringa separata da una virgola |
Top, Datum |
|
Ometti collegamento |
Questo parametro aggiunge o rimuove il collegamento alla superficie. |
Sì/No |
No |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Scostamento |
Può essere utilizzato per sostituire il valore fisso Scostamento e collegare la fine del collegamento ad un tracciato di scostamento È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Superficie obiettivo |
Nome della superficie alla quale si connette il collegamento. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione della superficie: superfici. |
Obbligatorio |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Scostamento iniziale |
Scostamento +/- dell'inizio del collegamento |
Numerico |
|
Quota altimetrica iniziale |
Quota altimetrica dell'inizio del collegamento |
Numerico |
|
Scostamento finale |
Scostamento +/- della fine del collegamento |
Numerico |
|
Quota altimetrica finale |
Quota altimetrica della fine del collegamento |
Numerico |
Funzionamento

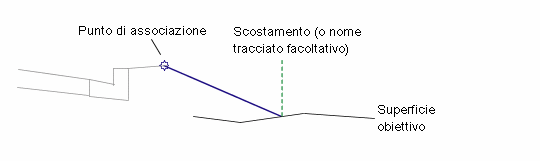

Un collegamento viene esteso al punto sulla superficie obiettivo allo scostamento specificato.
Funzionamento in modalità layout

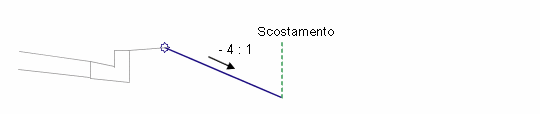

In modalità layout questo componente sezione tipo visualizza il collegamento disegnato allo scostamento specificato ad una pendenza -4 : 1. Il collegamento termina con una freccia rivolta verso l'esterno.
Codici punto, collegamento e forma
Nessuno.

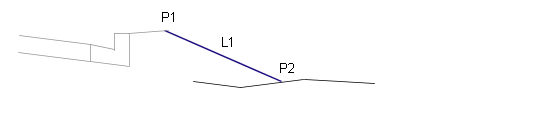

Diagramma di codifica
