Ricoprimento fresa e livella 1

Questo componente sezione tipo aggiunge uno strato di ricoprimento su una sezione stradale o rampa a falda unica esistente, con l'aggiunta di uno strato fresatura o livellamento, come richiesto.

Associazione

Il punto di associazione è il bordo di ricoprimento sulla finitura in corrispondenza del punto di ritaglio interno.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Scostamento punto campione interno	Scostamento del punto campione interno. I punti campione sono utilizzati per calcolare la pendenza della sezione stradale esistente. La specifica di un valore positivo per questo parametro comporta l'inserimento del componente sezione tipo a destra di un modellatore o di una linea base di controllo. La specifica di un valore negativo determina l'inserimento a sinistra. Per ulteriori informazioni, vedere la sezione relativa all'inserimento dei componenti sezione tipo a destra e a sinistra di un modellatore, nel capitolo sui modellatori del Manuale dell'utente di AutoCAD Civil 3D.	Numerico	0.0
Scostamento punto campione esterno	Scostamento del punto campione esterno. La specifica di un valore positivo per questo parametro comporta l'inserimento del componente sezione tipo a destra di un modellatore o di una linea base di controllo. La specifica di un valore negativo determina l'inserimento a sinistra. Per ulteriori informazioni, vedere la sezione relativa all'inserimento dei componenti sezione tipo a destra e a sinistra di un modellatore, nel capitolo sui modellatori del Manuale dell'utente di AutoCAD Civil 3D.	Numerico	0.0
Punto di ritaglio interno	Scostamento del punto di ritaglio interno, che definisce il bordo interno dello strato di ricoprimento	Numerico	0.0
Punto di ritaglio esterno	Scostamento del punto di ritaglio esterno, che definisce il bordo esterno dello strato di ricoprimento	Numerico	0.0
Opzioni pendenza ricoprimento	Pendenza dello strato di ricoprimento. Tale valore può essere specificato con le seguenti opzioni: a) la corrispondenza della pendenza tra punto campione interno e punto campione esterno o b) la pendenza di sopraelevazione della corsia esterna del tracciato della linea base. Se i punti interni sono a sinistra dei punti esterni viene utilizzata la specifica della sopraelevazione del lato sinistro, altrimenti del lato destro. a) Definita dall'utente; b) Corrispondenza pendenza; c) Sopraelevazione corsia esterna.	Elenco di selezione	Corrispondenza pendenza.
Pendenza di default	Specifica la pendenza definita dall'utente. Tale opzione può essere utilizzata anche se i punti di corrispondenza o la pendenza di sopraelevazione non restituiscono valori appropriati.	Numerico, pendenza %	- 2.0 %
Tolleranza pendenza	Variazione consentita per la pendenza di ricoprimento rispetto al valore di progettazione. La tolleranza della pendenza non è usata se la pendenza di ricoprimento è specificata come M (per i dettagli vedere Funzionamento).	Numerico, positivo	0.5 %
Usa profilo	Seleziona se mantenere la sommità del ricoprimento nel punto di ritaglio interno alla quota altimetrica del profilo modellatore, o se impostare la posizione verticale dello strato di ricoprimento in base al valore di gioco minimo.	Elenco di selezione	Usa gioco minimo
Gioco minimo +/-	Gioco verticale minimo tra la superficie esistente e il fondo dello strato di ricoprimento. Un valore positivo colloca il collegamento del fondo del ricoprimento sopra la superficie esistente, creando uno strato Livellamento sotto il ricoprimento. Un valore negativo colloca il collegamento del fondo del ricoprimento sotto la superficie esistente, creando uno strato Fresatura che coincide con una parte dello strato Ricoprimento.	Numerico	0.100 m 0.30 piedi
Spessore ricoprimento	Spessore dello strato di ricoprimento	Numerico, positivo	0.100 m 0.30 piedi

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Superficie esistente	Nome della superficie che definisce la sezione stradale esistente. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione della superficie: superfici.	Obbligatorio
Scostamento punto campione interno	Può essere utilizzato per sostituire il valore fisso Scostamento punto campione interno e connettere il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento punto campione esterno	Può essere utilizzato per sostituire il valore fisso Scostamento punto campione esterno e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento punto di ritaglio interno	Può essere utilizzato per sostituire il valore fisso Scostamento punto di ritaglio interno e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento punto di ritaglio esterno	Può essere utilizzato per sostituire il valore fisso Scostamento punto di ritaglio esterno e collegare il punto ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo

Parametri di output

Parametro	Description	Tipo
Asse di rotazione sopraelevazione	Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione.	Statica (descrizione)
Pendenza %	Pendenza utilizzata per applicare lo strato di ricoprimento.	Numerico

Funzionamento

Questo componente sezione tipo consente di inserire collegamenti paralleli che definiscono la sommità e il fondo di uno strato di ricoprimento. I collegamenti vengono inseriti dagli scostamenti di ritaglio interno ed esterno.

Pendenze di ricoprimento

La pendenza della superficie esistente viene determinata tra i punti campione interni ed esterni. La pendenza di ricoprimento viene determinata in base ai seguenti passaggi:

1. Se il valore di pendenza % di ricoprimento è specificato come M, la pendenza di ricoprimento corrisponde alla pendenza dal punto campione interno a quello esterno.
2. Se il valore di pendenza % di ricoprimento è specificato come S, il ricoprimento utilizza la pendenza di sopraelevazione della corsia esterna definita per il tracciato modellatore. Se il punto campione esterno si trova alla sinistra del punto campione interno, viene utilizzata la scarpata laterale sinistra, in caso contrario viene utilizzata la pendenza di sopraelevazione destra.
3. Se per Pendenza % ricoprimento viene fornito un valore numerico, si utilizza il valore specificato.

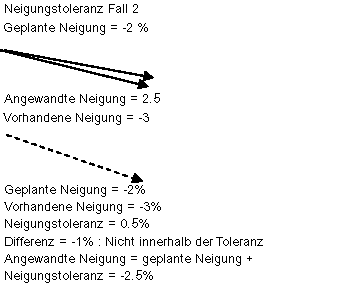

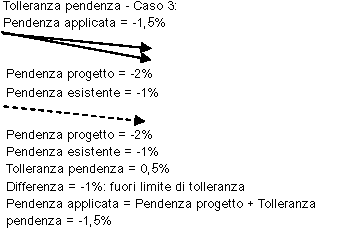

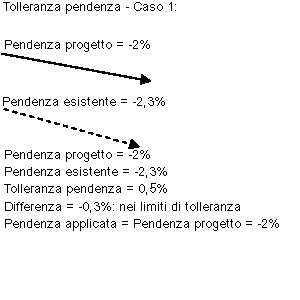

4. Se viene utilizzato un valore numerico o la pendenza di sopraelevazione, la pendenza di ricoprimento viene confrontata con la pendenza esistente tra i punti campione. Se la differenza supera il valore di tolleranza pendenza, la pendenza di progetto viene regolata verso l'alto o verso il basso in base al valore di tolleranza, in modo che corrisponda il più possibile alla pendenza esistente e che venga ridotta al minimo la quantità di livellamento o fresatura. Non vengono eseguite regolazioni della pendenza se il valore di tolleranza della pendenza è pari a zero.




Quote altimetriche di ricoprimento

Le quote altimetriche dei punti di ricoprimento vengono determinate come segue:

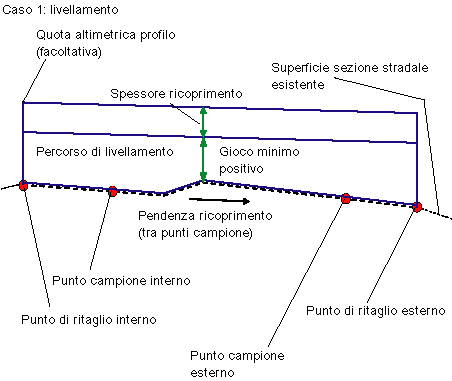

1. Se il valore Usa profilo è True, la quota altimetrica del profilo del modellatore viene mantenuta in corrispondenza dello scostamento di ritaglio interno sulla sommità del ricoprimento. Il ricoprimento viene esteso secondo la pendenza di ricoprimento allo scostamento di ritaglio esterno, quindi viene inserito un collegamento interno parallelo per il fondo del ricoprimento. Le aree sopra la superficie esistente e sotto il fondo del ricoprimento sono memorizzate come forme chiuse con codice "Livello" . Le aree sotto la superficie esistente e sopra il fondo del ricoprimento sono memorizzate come forme chiuse con codice "Fresa".

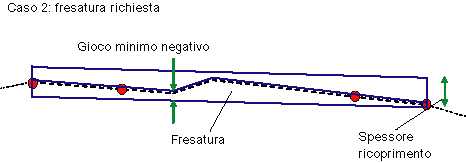

2. Se il valore Usa profilo è False, il collegamento del fondo del ricoprimento si sposta verticalmente per mantenere il gioco minimo sopra o sotto la superficie esistente. Un valore di gioco minimo positivo crea un'area di livellamento sopra la superficie esistente e sotto il fondo del ricoprimento. Un valore di gioco minimo negativo crea un'area di fresatura sotto la superficie esistente e sopra il fondo del ricoprimento.

Punto di gioco minimo

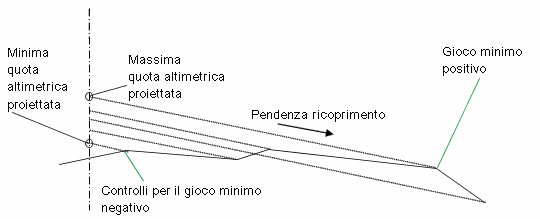

Nel diagramma seguente viene illustrato il metodo di determinazione del punto in cui si applica il gioco minimo.

1. Una linea di proiezione verticale viene stabilita ad ogni scostamento arbitrario.
2. Ciascun punto della superficie esistente tra i due punti di ritaglio viene riproiettato nella linea di proiezione secondo la pendenza di ricoprimento.
3. Il punto con la quota altimetrica superiore sulla linea di proiezione è il punto di controllo per un valore di gioco minimo maggiore di zero. Il punto con la quota inferiore è il punto di controllo per un valore di gioco minimo minore di zero.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza lo strato di ricoprimento posizionato da qualsiasi punto di associazione opportuno con pendenza -2%.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Description
P1, P2	EOV	Bordi di ricoprimento sulla finitura
P3, P4	EOV_Overlay	Bordi della parte inferiore di ricoprimento
L1	Top, Pave	Parte superiore del ricoprimento
L2, L3, L4	Overlay	Collegamenti di ricoprimento. Si noti che L3, L4 vanno dalla parte inferiore alla sommità del ricoprimento, in entrambi i casi di fresatura e livellamento.
L5, L6	Level Mill	Nel caso di livellamento Nel caso di fresatura
S1	Overlay	Area tra fondo e sommità del ricoprimento. Nel caso della Fresatura, l'area si sovrappone all'area di fresatura (S3), come illustrato nel Diagramma di codifica sotto riportato.
S2	Level	Area sopra la superficie esistente e sotto il fondo del ricoprimento (caso Livellamento)
S3	Mill	Area sotto la superficie esistente e sopra il fondo del ricoprimento (caso Fresatura). Quest'area si sovrappone all'area Ricoprimento, come illustrato nel Diagramma di codifica sotto riportato.

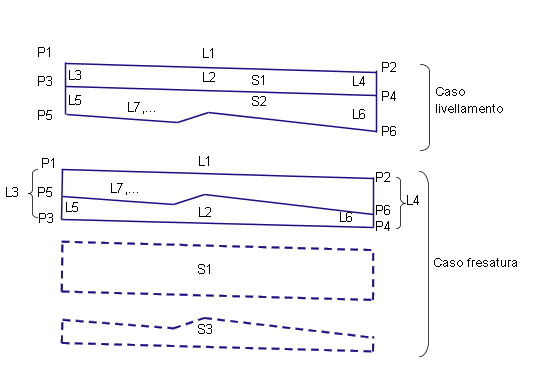

Diagramma di codifica
