Questo componente sezione tipo crea una rappresentazione in sezione trasversale di una corsia di percorrenza, applicando il valore della pendenza di sopraelevazione della corsia esterna per il tracciato della linea base del tipo di modellatore.
Viene utilizzato per la maggior parte delle strade a singola o a doppia carreggiata che non presentano alcun cambio di pendenza della corsia su entrambi i lati. Può anche essere usato per le corsie esterne di autostrade a doppia carreggiata a doppia falda o con doppia pendenza trasversale. La struttura della pavimentazione è conforme agli standard descritti in "Struttura del marciapiede su sezioni pavimentate" nel Manuale dell'utente di AutoCAD Civil 3D.
Associazione
Il punto di associazione è (a) sul ciglio interno della corsia sul profilo progetto, se il punto di inserimento è Colmo stradale, o (b) sul ciglio esterno della corsia, se il punto di inserimento è sul ciglio della corsia. Questo componente può essere associato al lato sinistro o destro.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistro / Destro |
Destro |
|
Punto di inserimento |
Specifica il punto di inserimento della corsia in corrispondenza del colmo stradale o del ciglio della corsia |
Elenco di opzioni: Colmo stradale, Ciglio della corsia |
Colmo stradale |
|
Punto colmo stradale sulla parte interna |
Specifica il che ciglio interno della corsia deve essere codificato come colmo stradale |
Yes/No |
No |
|
Larghezza |
Larghezza della corsia dallo scostamento del bordo interno allo scostamento del bordo esterno |
Numerico, positivo |
3.6 m 12.0 piedi |
|
Spessore Base |
Spessore dello strato di base (zero per omettere) |
Numerico, positivo |
0.100 m 0.333 piedi |
|
Pendenza di default |
Pendenza di default della corsia da utilizzare quando la pendenza di sopraelevazione del tracciato non è definita |
Numerico |
-2.0 |
|
Spessore Pavimentazione1 |
Spessore dello strato Pavimentazione1 (zero per omettere) |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Pavimentazione2 |
Spessore dello strato Pavimentazione2 (zero per omettere). |
Numerico, non negativo |
0.025 m 0.083 piedi |
|
Spessore Sottobase |
Spessore dello strato di sottobase (zero per omettere) |
Numerico, non negativo |
0.300 m 1.0 piedi |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Larghezza |
Può essere utilizzato per sostituire il valore fisso di Larghezza corsia e collegare il bordo della corsia ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Quota altimetrica esterna |
Può essere utilizzato per sostituire la pendenza della corsia in rettifilo e collegare il bordo esterno della corsia di percorrenza alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Larghezza corsia |
Larghezza della corsia |
Numerico |
|
Pendenza % corsia |
Pendenza % della corsia |
Numerico |
Funzionamento

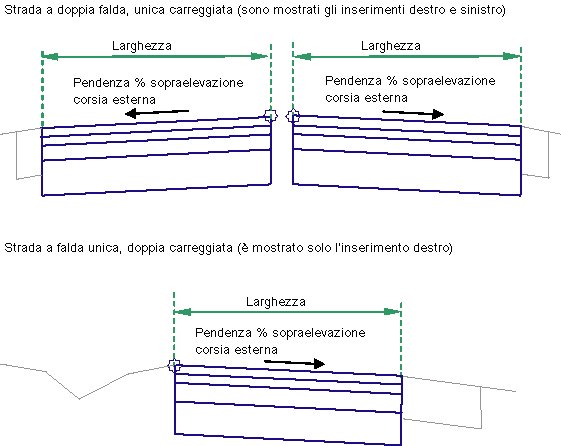

La pendenza di sopraelevazione della corsia esterna viene ottenuta dalle specifiche di sopraelevazione per il tracciato della linea base. Partendo dal punto di associazione, vengono inseriti una superficie di finitura e un sottofondo parallelo utilizzando la larghezza, lo spessore e la pendenza di sopraelevazione specificati. I collegamenti verticali chiudono la forma di entrambe le estremità della corsia.
Se alla Larghezza viene assegnato un nome di tracciato orizzontale di scostamento durante l'elaborazione modellatori, la larghezza della corsia varierà per corrispondere allo scostamento del tracciato.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza tutti i collegamenti della corsia utilizzando i parametri di input di larghezza e spessore con pendenza -2%.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1 |
Crown |
Punto del colmo stradale sulla finitura (facoltativo) |
|
P2 |
ETW |
Bordo interno della corsia sulla finitura |
|
P3 |
Crown_Pave1 |
Punto del colmo stradale sullo strato Pavimentazione1 (facoltativo) |
|
P4 |
ETW_Pave1 |
Bordo interno della corsia sulla Pavimentazione. |
|
P5 |
Crown_Pave2 |
Punto del colmo stradale sullo strato Pavimentazione2 (facoltativo) |
|
P6 |
ETW_Pave2 |
Bordo interno della corsia sulla Pavimentazione2 |
|
P7 |
Crown_Base |
Punto del colmo stradale sulla finitura base (facoltativo) |
|
P8 |
ETW_Base |
Bordo interno della corsia sulla Base |
|
P9 |
Crown_Sub |
Punto del colmo stradale sulla finitura sottobase (facoltativo) |
|
P10 |
ETW_Sub |
Bordo interno della corsia sulla Sottobase |
|
L1 |
Top, Pave |
Superficie di finitura |
|
L2 |
Pave1 |
Superficie Pavimentazione1 |
|
L3 |
Pave2 |
Superficie Pavimentazione2 |
|
L4 |
Base |
Superficie esistente |
|
L5 |
Subbase Datum |
Superficie della sottobase |
|
S1 |
Pave1 |
Area compresa tra la finitura e la Pavimentazione1 |
|
S2 |
Pave2 |
Area compresa tra Pavimentazione1 e Pavimentazione2 |
|
S3 |
Base |
Area compresa tra Pavimentazione2 e Base |
|
S4 |
Subbase |
Area compresa tra Base e Sottobase |

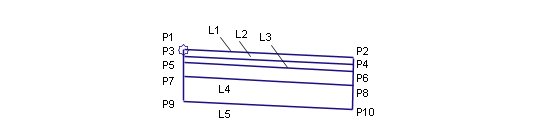

Diagramma di codifica
