Pendenza % lotto

Questo componente sezione tipo viene utilizzato per definire la pendenza % dei lotti da una linea di fascia di rispetto.

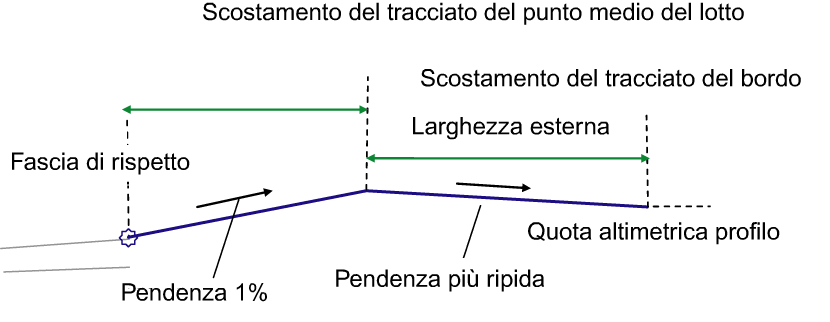

Nella figura che segue viene mostrato un esempio del componente sezione tipo in oggetto utilizzato quando la quota altimetrica del profilo obiettivo nella parte esterna del lotto è superiore al punto di associazione.

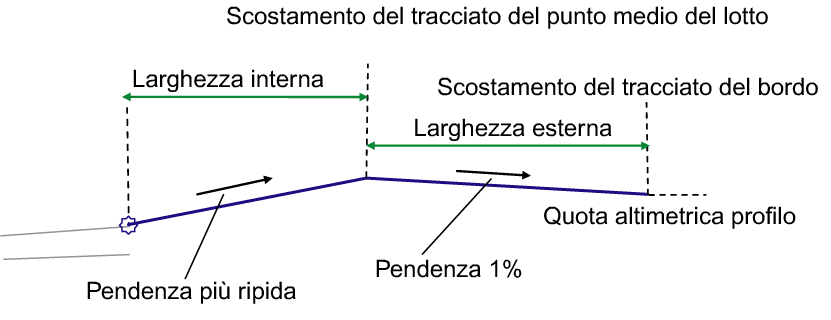

Nella figura che segue viene mostrato un esempio del componente sezione tipo in oggetto utilizzato quando il punto di associazione è superiore alla quota altimetrica del profilo obiettivo nella parte esterna del lotto.

Associazione

Il punto di associazione si trova sul ciglio interno della corsia nella finitura.

Parametri di input

Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Description	Tipo	Default
Side	Indica il lato verso il quale viene inserito il componente sezione tipo.	Sinistro/Destro	Destra
Larghezza interna	Larghezza interna del lotto.	Numerico, positivo	3.6 m 12.0 piedi
Larghezza esterna	Larghezza esterna del lotto.	Numerico, positivo	3.6 m 12.0 piedi
Pendenza interna min	Pendenza minima relativa alla larghezza esterna del lotto.	Numerico, positivo	1 %

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.

Parametro	Description	Stato
Scostamento punto medio	Può essere utilizzato per sostituire il valore fisso di Larghezza interna collegando la linea lotto media ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento bordo	Può essere utilizzato per sostituire il valore fisso di Larghezza esterna collegando la linea lotto finale ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica bordo	Può essere utilizzato per sostituire il valore fisso di Quota altimetrica collegando la linea lotto finale ad una quota altimetrica. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Obbligatorio

Parametri di output

Nessuno.

Funzionamento

Lo strumento della sezione tipo relativo alla pendenza % dei lotti deve essere avviato in corrispondenza della fascia di rispetto e, analogamente al componente sezione tipo Corsia transizione base, mantiene la pendenza % e sostituisce lo scostamento rispetto al punto medio del lotto con una pendenza di default pari a 1%. Il valore della pendenza può essere immesso dall'utente. Nel punto medio del lotto sarà presente un tracciato senza profilo. La sezione tipo sarà pertanto un collegamento dalla fascia di rispetto al tracciato del punto medio del lotto con una pendenza pari a 1%. Quindi il tracciato del punto medio del lotto sarà collegato alla parte posteriore del lotto che presenta una quota altimetrica fissa, ad esempio 74 piedi. Occorre mantenere la pendenza minima di 1% anche nella metà posteriore del lotto. È pertanto necessaria una regola per i casi in cui la parte anteriore della pendenza % del lotto alla pendenza di 1% non consente la pendenza minima di 1% per la metà posteriore del lotto. In questi casi, la parte posteriore della pendenza % del lotto dovrà passare a 1% mentre la pendenza % della metà anteriore del lotto dovrà essere maggiore.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo disegna la corsia utilizzando i valori dei parametri di input. Come valore di pendenza maggiore verrà utilizzato 1%.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Description
P1	Crown	Colmo stradale nella finitura.
P2	Hinge	Punto cardine del lotto.
L1, L2	Top	Finitura.
