Questo componente sezione tipo crea una sezione stradale a doppia falda semplice tra due punti di ciglio della pavimentazione.
Per usare questo componente sezione tipo, occorre disporre di tracciati separati che definiscono i bordi sinistro e destro. Le quote altimetriche in corrispondenza di questi punti derivano da superfici o profili. Inoltre, se il componente che definisce i bordi (ad esempio, cunetta e cordolo) è anche un componente di ristrutturazione, potrebbero essere passati come punti contrassegnati, trasferendo in tal modo le informazioni su scostamento e quote altimetriche.
Associazione

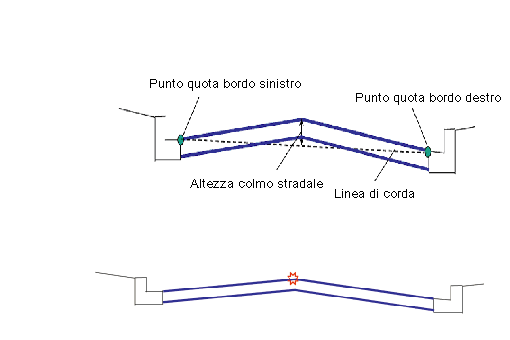

Il punto di associazione è il punto del colmo stradale del componente sezione tipo o un punto vicino ad esso. Solitamente, si trova in corrispondenza del punto di linea base della sezione tipo. Mentre in modalità layout il punto coincide con il punto del colmo stradale, nello stato modellatore il punto del profilo progetto (o punto di contrassegno della linea base) potrebbe non corrispondere al punto del colmo stradale, dal momento che scostamento e quota altimetrica vengono calcolati in base ai dati del ciglio della pavimentazione.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Description |
Tipo |
Default |
|---|---|---|---|
|
Scostamento bordo sinistro |
Distanza tra il punto di associazione di default e il ciglio sinistro della pavimentazione. Il valore è utilizzato solo se al ciglio sinistro non è associato alcun tracciato o punto contrassegnato. |
Numerico |
3.6 m e 12 piedi |
|
Scostamento bordo destro |
Distanza tra il punto di associazione di default e il ciglio destro della pavimentazione. Il valore è utilizzato solo se al ciglio destro non è associato alcun tracciato o punto contrassegnato. |
Numerico |
3.6 m e 12 piedi |
|
Bordo sinistro - Punto contrassegnato |
Fornisce lo scostamento e la quota altimetrica del ciglio sinistro della pavimentazione esistenti per avviare il componente sezione tipo. (FACOLTATIVO) |
String |
Nessuna |
|
Bordo destro - Punto contrassegnato |
Fornisce lo scostamento e la quota altimetrica del ciglio destro della pavimentazione esistenti per avviare il componente sezione tipo. (FACOLTATIVO) |
String |
Nessuna |
|
Altezza colmo stradale |
Altezza dal punto centrale della linea di corda al punto di colmo stradale. |
Numerico |
0.1 m e 0.33 piedi |
|
Pendenza % min |
Pendenza % minima consentita per le corsie esterne, nella direzione esterna dal punto di associazione. |
Numerico |
-1% |
|
Pendenza % max |
Pendenza % massima consentita per le corsie esterne, nella direzione esterna dal punto di associazione. |
Numerico |
-3% |
| Spessore ricoprimento |
Spessore del ricoprimento sulle finiture esistenti. |
Numerico |
0.1 m e 0.30 piedi |
Se vengono forniti parametri obiettivo, i parametri precedenti (ovvero punti contrassegnati e scostamenti di default) verranno ignorati in quanto non applicabili.
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
|
Parametro |
Description |
Stato |
|---|---|---|
|
Bordo sinistro |
Fornisce il valore di scostamento del ciglio sinistro della pavimentazione rispetto al punto di associazione. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Bordo destro |
Fornisce il valore di scostamento del ciglio destro della pavimentazione rispetto al punto di associazione. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Bordo sinistro |
Fornisce il valore di quota altimetrica del ciglio sinistro della pavimentazione rispetto al punto di associazione. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
Bordo destro |
Fornisce il valore di quota altimetrica del ciglio destro della pavimentazione rispetto al punto di associazione. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
|
EGTopSurf |
Se non vengono forniti i profili per le quote altimetriche del ciglio sinistro/destro della pavimentazione, la quota altimetrica superficie in corrispondenza di quello scostamento verrà utilizzato come valore di quota altimetrica rispettivamente per sinistro e destro. È possibile utilizzare il seguente tipo di oggetto come obiettivo per la specificazione della superficie: superfici. |
Obbligatorio |
Parametri di output
|
Parametro |
Description |
Tipo |
|---|---|---|
|
Pendenza % corsia sinistra |
Pendenza % della corsia sinistra |
Numerico |
|
Pendenza % corsia destra |
Pendenza % della corsia destra |
Numerico |
Funzionamento
Ciglio sinistro della pavimentazione
Dal punto di associazione, il bordo sinistro del punto di pavimentazione viene collocato in base a quanto segue: (a) la posizione del tracciato nel parametro obiettivo del bordo sinistro, (b) se questa non viene fornita, si basa sul punto contrassegnato assegnato (al bordo sinistro) oppure (c) se entrambi i valori non vengono forniti, si basa sul valore di scostamento di default (Bordo sinistro).
Analogamente, la quota altimetrica relativa a questo punto viene calcolata in base a quanto segue: (a) il parametro obiettivo del profilo Bordo sinistro, (b) se tale valore non viene fornito, la quota altimetrica della superficie viene determinata dall'assegnazione logica di "EGTopSurf" oppure (c) se entrambi i valori non vengono forniti, la quota altimetrica viene determinata dal punto contrassegnato assegnato. Se non viene soddisfatta nessuna di queste due condizioni e il modellatore non viene generato, viene visualizzato un messaggio di errore.
Ciglio destro della pavimentazione
Dal punto di associazione, il bordo destro del punto di pavimentazione viene collocato in base a quanto segue: (a) la posizione del tracciato nel parametro obiettivo del bordo destro, (b) se questa non viene fornita, si baserà sul punto contrassegnato assegnato (al bordo destro) oppure (c) se entrambi i valori non vengono forniti, si baserà sul valore di scostamento di default (Bordo destro).
Analogamente, la quota altimetrica relativa a questo punto viene calcolata in base a quanto segue: (a) il parametro obiettivo del profilo bordo destro, (b) se tale valore non viene fornito, la quota altimetrica della superficie viene determinata dall'assegnazione logica di "EGTopSurf" oppure (c) se entrambi i valori non vengono forniti, la quota altimetrica viene determinata dal punto contrassegnato assegnato. Se non viene soddisfatta nessuna di queste due condizioni e il modellatore non viene generato, viene visualizzato un messaggio di errore.
Punto colmo stradale
Il punto colmo stradale (scostamento) si trova a metà strada tra il ciglio sinistro e quello destro della pavimentazione.
La quota altimetrica del punto colmo stradale è la somma della "quota altimetrica media dei cigli destro e sinistro" e del valore di parametro "Altezza colmo stradale".
Fondo del ricoprimento
Il fondo della superficie del ricoprimento viene calcolato mediante lo scostamento della finitura proposta (punto del ciglio sinistro al nuovo punto colmo stradale al punto del ciglio destro) in base al valore Spessore ricoprimento.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo inserisce una corsia per ogni lato del punto di associazione. I primi due punti ciglio verranno posizionati in base agli scostamenti destro/sinistro. Le quote altimetriche dei punti destro e sinistro vengono calcolate (in modalità layout) sottraendo l'altezza del colmo stradale dall'ordinata del punto di associazione. Successivamente, il "punto colmo stradale" viene collocato a metà strada tra i due punti. Tuttavia, dal momento che i valori di default del programma sono gli stessi per destra e sinistra, per default il punto colmo stradale corrisponde al punto di contrassegno della linea base. Le pendenze di corsia in modalità layout sono uguali al valore "Pendenza % min". Lo spessore della pavimentazione è uguale allo spessore di ricoprimento.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Description |
|---|---|---|
|
P1, P3 |
ETW |
Bordi della corsia sulla finitura |
|
P4, P6 |
ETW_Overlay |
Bordi della corsia sul ricoprimento |
|
P2 |
Crown |
Colmo stradale (cambio di pendenza) sulla finitura |
|
P5 |
Crown_Overlay |
Colmo stradale (cambio di pendenza) sul ricoprimento |
|
L1, L2 |
Top, Pave |
Superficie di finitura |
|
L3, L4 |
Overlay |
Superficie di ricoprimento |
|
S1, S2 |
Overlay |
Area di ricoprimento |

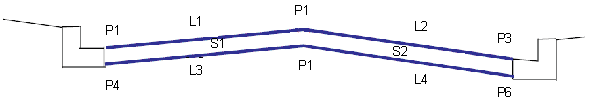

Diagramma di codifica
