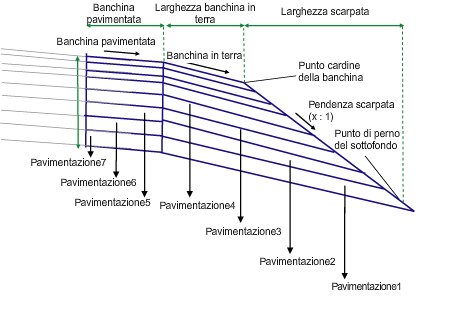

Questo componente sezione tipo inserisce una banchina pavimentata in terra (non pavimentata o con ghiaietto) con tutti gli strati pavimentazione, base e sottobase estesi fino al punto di perno del sottofondo.
Associazione
Il punto di associazione si trova all'inizio del primo collegamento. Questo componente sezione tipo è sensibile alla direzione inserita. Valori di larghezza positivi aumentano lo scostamento dal punto di associazione nella direzione inserita.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
| Parametro | Description | Tipo | Default |
|---|---|---|---|
| Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. |
Sinistra/Destra | Destra |
| Spessore Pavimentazione 1 | Spessore di Pavimentazione 1. Se non è presente uno strato Pavimentazione1, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 2 | Spessore della Pavimentazione 2. Se non è presente uno strato Pavimentazione 2, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 3 | Spessore della Pavimentazione 3. Se non è presente uno strato Pavimentazione 3, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 4 | Spessore della Pavimentazione 4. Se non è presente uno strato Pavimentazione 4, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 5 | Spessore della Pavimentazione 5. Se non è presente uno strato Pavimentazione 5, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 6 | Spessore della Pavimentazione 6. Se non è presente uno strato Pavimentazione 6, deve essere utilizzato il valore di spessore zero. | non negativo, positivo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 7 | Spessore della Pavimentazione 7. Se non è presente uno strato Pavimentazione 7, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 8 | Spessore della Pavimentazione 8. Se non è presente uno strato Pavimentazione 8, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 9 | Spessore della Pavimentazione 9. Se non è presente uno strato Pavimentazione 9, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Spessore Pavimentazione 10 | Spessore della Pavimentazione 10. Se non è presente uno strato Pavimentazione 10, deve essere utilizzato il valore di spessore zero. | Numerico, non negativo |
0.025 m 0.083 piedi |
| Larghezza banchina pavimentata | Larghezza della banchina pavimentata. | Numerico, positivo |
1.0 m 3 piedi |
| Specifica pendenza banchina pavimentata | Specifica la modalità di calcolo della pendenza della banchina pavimentata. L'utente può inoltre impostare un riferimento di parametro e utilizzare la pendenza di pavimentazione di una corsia adiacente per definire le pendenze superiori della banchina. Il funzionamento della parte superiore della pendenza della banchina quando è selezionata questa opzione è illustrato nella relativa sezione. | Elenco di opzioni: a) Default, b) Usa SE banchina interna, c) Usa SE banchina esterna | Default |
| Pendenza di default banchina pavimentata | Pendenza trasversale di default della superficie della banchina pavimentata. | Slope | -4.0% |
| Larghezza banchina in terra | Larghezza della banchina non pavimentata | Numerico, positivo | |
| Specifica pendenza banchina in terra | Specifica la modalità di calcolo della pendenza della banchina non pavimentata. L'utente può inoltre impostare un riferimento di parametro e utilizzare la pendenza di pavimentazione di una corsia adiacente per definire le pendenze superiori della banchina. Il funzionamento della parte superiore della pendenza della banchina quando è selezionata questa opzione è illustrato nella relativa sezione. | Elenco di opzioni: a) Default, b) Usa SE banchina interna, c) Usa SE banchina esterna | Default |
| Pendenza di default banchina in terra | Pendenza trasversale di default della superficie della banchina non pavimentata. | Slope | -4.0% |
| Larghezza scarpata | Specifica la larghezza della scarpata della banchina | Numerico, positivo |
1.0 m 3 piedi |
| Pendenza scarpata | Pendenza della scarpata interna della banchina che si estende dal punto cardine della banchina al punto di perno del sottofondo | Slope | 2: 1 |
| Tipo scarpata sottobase | Selezionare se mantenere il collegamento di scarpata su una pendenza fissa con larghezza variabile, oppure se mantenerlo ad una larghezza fissa con pendenza variabile | Elenco di selezione: a) Mantieni pendenza, regola larghezza, b) Mantieni larghezza, regola pendenza | Mantieni pendenza, regola larghezza |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere nel Manuale dell'utente di AutoCAD Civil 3D.
| Parametro | Description | Stato |
|---|---|---|
| Larghezza banchina pavimentata | Tracciato che definisce il bordo della parte pavimentata della banchina. Per la specificazione è possibile utilizzare i seguenti tipi di oggetto come obiettivi: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Larghezza banchina in terra | Tracciato che definisce il punto di cardine della banchina. Per la specificazione è possibile utilizzare i seguenti tipi di oggetto come obiettivi: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Larghezza scarpata | Tracciato che definisce la posizione del punto di perno del sottofondo. | Facoltativo |
| Pendenza scarpata | Profilo che definisce la quota altimetrica del punto di perno del sottofondo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
Parametri di output
| Parametro | Description | Tipo |
|---|---|---|
|
Asse di rotazione sopraelevazione |
Indica se il componente sezione tipo supporta il calcolo dell'asse di rotazione. Per visualizzare una descrizione del parametro, nella finestra Proprietà portare il cursore sopra il parametro. Per ulteriori informazioni, vedere Regolazioni del profilo di progetto durante la sopraelevazione. |
Statica (descrizione) |
| Pendenza scarpata | Pendenza del collegamento di scarpata | Numerico |
| Scostamento scarpata | Scostamento del punto di fine scarpata del sottofondo | Numerico |
| Quota altimetrica scarpata | Quota altimetrica del punto di fine scarpata del sottofondo | Numerico |
Funzionamento
La banchina viene inserita utilizzando i parametri di larghezza e spessore forniti. È possibile definire anche la pendenza della superficie del sottofondo tramite un riferimento di parametro che imposti la pendenza uguale a quella della superficie del sottofondo della corsia adiacente. È anche possibile immettere una pendenza fissa, se necessario. Le pendenze di tutte le superfici base seguono la pendenza della superficie del sottofondo. Quando si utilizza un tracciato per definire la larghezza del punto di perno del sottofondo, viene ignorato il parametro della scarpata interna della banchina. Il componente sezione tipo della banchina è vincolato negli strati della pavimentazione anche se i bordi esterni degli strati della pavimentazione sono estesi.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i collegamenti definiti dai parametri di input.

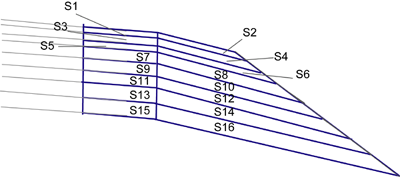

Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
| Punto, collegamento o forma | Codes | Description |
|---|---|---|
| P1 | ETW | Ciglio della corsia sulla superficie superiore |
| P2 | EPS | Bordo della banchina pavimentata |
| Da P3 a P27 | Nessun codice è assegnato a questi punti. |

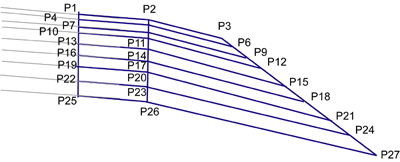

Diagramma di codifica
