In questo esercizio si creano alcune etichette di lato particella e quindi si convertono le etichette in indicatori e si spostano i dati in una tabella.
Nell'Esercizio 1: Creazione di una tabella di area della particella è stata creata una tabella nella Carta Labels-Parcels con riferimenti esterni. In questo esercizio, si creano etichette di lati particella direttamente nella Carta corrente. Quindi, si convertono le etichette di segmenti in indicatori e si crea una tabella in cui visualizzare le informazioni dettagliate delle etichette.
Questo esercizio è la prosecuzione dell'Esercizio 1: Creazione di una tabella di area della particella.
Etichettare i lati particella
- Fare clic sulla scheda
. - Nella finestra di dialogo Aggiungi etichette, specificare i parametri seguenti:
- Tipo etichetta: Segmento multiplo
- Stile etichetta linea: Stile etichetta di linea della particellaBearing Over Distance
- Stile etichetta curva: Stile etichetta di curva della particellaDelta Over Length And Radius
- Fare clic su Numerazione indicatori tabella.
- Nella finestra di dialogo Numerazione indicatori tabella esaminare le impostazioni disponibili.
Tali impostazioni specificano il numero iniziale e l'incremento per gli indicatori di transizione, curva e linea. Notare che sono presenti proprietà distinte per l'incremento e il numero iniziale sia per Creazione indicatore tabella che per Rinumerazione indicatori tabella. Per questo esercizio, accettare il valore di default 1 per tutte le proprietà. Quando si convertono le etichette in indicatori di tabella, si utilizzerà il valore 1 per il numero iniziale e l'incremento. Successivamente si utilizzano le proprietà Rinumerazione indicatori tabella.
- Nella finestra di dialogo Numerazione indicatori tabella, fare clic su Annulla.
- Nella finestra di dialogo Aggiungi etichette, fare clic su Aggiungi.
- Fare clic sulle etichette di area delle particelle nel seguente ordine: 39, 40, 41, 37, 38. Premere Invio per accettare la direzione di default dell'etichetta Senso orario.
Quando si fa clic le etichette vengono posizionate su ogni lato particella. Se necessario, ingrandire per controllare le etichette prima di convertirle in indicatori.

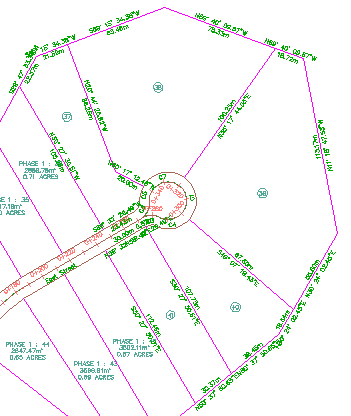

Etichette lato particella
- Una volta etichettate le particelle, fare clic con il pulsante destro del mouse per terminare il comando.
La finestra di dialogo Aggiungi etichette resta aperta per consentire di etichettare altre particelle o altri oggetti. In questo esercizio è possibile chiuderla in quanto non viene più utilizzata.
In questo esercizio viene utilizzato il file Labels-4a.dwg con le modifiche apportate nell'esercizio precedente.
Posizionare le etichette segmenti in una tabella
- Fare clic sulla scheda .
Questa opzione consente di creare una tabella contenente i segmenti di curva e di linea delle particelle etichettate.
- Nell'area Seleziona per etichetta o stile della finestra di dialogo Creazione tabella, selezionare la casella di controllo Applica per i due stili di etichetta posizionati sui lati di particella:
- Curva di particella: Delta Over Length And Radius
- Linea di particella: Bearing Over Distance
- Fare clic su OK.
Quando si sposta il cursore nella Carta, l'angolo superiore sinistro viene associato al cursore.
- Spostare il cursore all'esterno della superficie e fare clic.
La tabella viene inserita nella Carta. Le etichette linea e curva intorno alle particelle sono state convertire in indicatori.

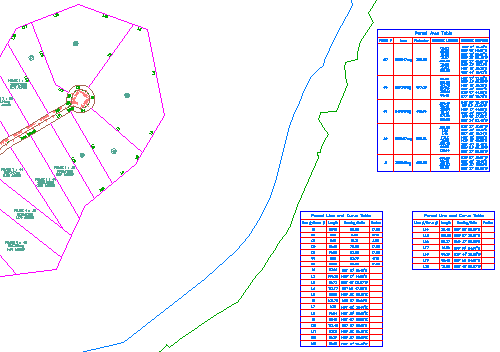

Etichette di lato particella convertite in indicatori con una tabella di lati particella aggiunta alla Carta
Per procedere con questa esercitazione, passare all'Esercizio 3: Rinumerazione degli indicatori di tabella.
