Esercizio 3: Creazione di una scarpata

In questo esercizio verrà creata una serie di scarpate, indicate come gruppo di scarpate, che formano una rampa sul lato di un argine.

Questo esercizio è la prosecuzione dell'Esercizio 2: Assegnazione delle quote altimetriche di una linea caratteristica.

Creare un gruppo di scarpate e specificare le impostazioni di creazione delle scarpate

Nota:

In questo esercizio viene utilizzato il file Grading-2.dwg con le modifiche apportate nell'esercizio precedente. In alternativa, è possibile aprire il file Grading-3.dwg nella cartella delle Carte di esercitazione.

1. Fare clic sulla scheda Inizio gruppo Crea progetto elenco a discesa Scarpata Strumenti di creazione scarpata .
2. Nella barra degli strumenti Strumenti di creazione scarpata, fare clic su Imposta il gruppo scarpate.
3. Nella finestra di dialogo Crea gruppo scarpate, specificare i parametri seguenti.
   • Nome: Ditch Drainage
   • Creazione automatica superfici: Selezionato
   • Superficie base volume: Selezionato
4. Fare clic su OK.
5. Nella finestra di dialogo Crea superficie, fare clic su OK.
6. Nella barra degli strumenti Strumenti di creazione scarpata, fare clic su Selezionare serie di criteri.
7. Selezionare Ditch Criteria Set dall'elenco. Fare clic su OK.
8. Nell'elenco Selezionare un criterio di costruzione scarpate, assicurarsi che sia selezionata la voce Distance @ -6%.
9. Fare clic su per espandere la barra degli strumenti Strumenti di creazione scarpata.
10. Nell'elenco Stile, selezionare Ditch .

Creare le scarpate.

1. Fare clic su Crea scarpata. Fare clic sulla linea caratteristica AB.
2. In risposta al messaggio di richiesta della riga di comando, fare clic sopra la linea caratteristica per indicare dove applicare la scarpata.
3. Premere Invio (Sì) per applicare la scarpata all'intera lunghezza della linea caratteristica.
4. Premere Invio per accettare la distanza di default (10 piedi).

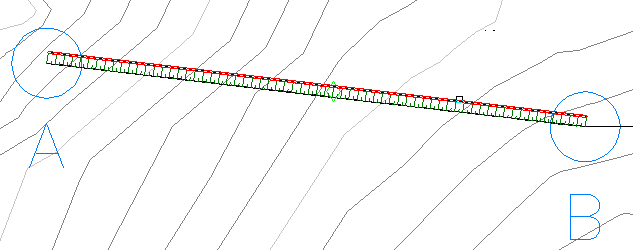

   La scarpata viene creata. Ditch Drainage viene aggiunto alla raccolta dei gruppi scarpate nella sezione relativa all'area delimitata 1 della scheda Prospetto dell'Area strumenti. Questa scarpata crea un lato di un argine, che si estende dalla linea base con una pendenza del 6% per una distanza di 10 piedi.

5. Premere Esc per terminare il comando.

   Nei passaggi che seguono si creerà un'altra scarpata dalla linea obiettivo della prima scarpata alla superficie esistente.

6. Impostare la visualizzazione in modo che la linea caratteristica AB sia ingrandita il più possibile, pur rimanendo completamente visibile nella finestra della Carta.
7. Fare clic sull'elenco Selezionare un criterio di costruzione scarpate e scegliere Surface @ 4-1 Slope.
8. Fare clic su Crea scarpata e scegliere la linea obiettivo rossa della prima scarpata creata.

9. Immettere Sì per applicare la scarpata all'intera lunghezza della linea.
10. Premere Invio per accettare la pendenza in scavo (4:1).
11. Premere Invio per accettare la pendenza in rilevato (4:1).
12. Premere Esc per terminare il comando.

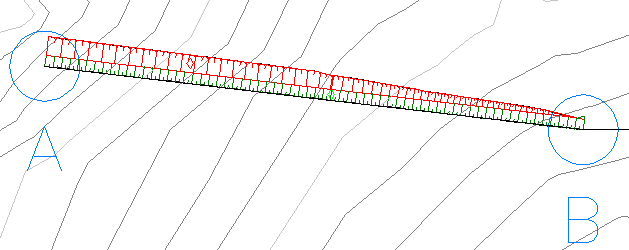

    La scarpata viene creata. Questa scarpata crea una pendenza 4:1 dal fondo dell'argine fino alla superficie. I risultati possono essere diversi da quelli dell'illustrazione.

    Nota:

    Il visualizzatore eventi potrebbe inviare la notifica che i punti duplicati sono stati ignorati. È stata creata una superficie da due scarpate che condividono un oggetto comune e, di conseguenza, i dati dei punti. La linea di fine scarpata della prima scarpata è la linea base della seconda scarpata. Quando è stata creata la superficie, sono stati estratti i dati dai punti di ogni scarpata. Poiché i dati dei punti sono duplicati, i dati di una delle due istanze di ogni punto verranno ignorati.

    Per continuare con l'esercitazione successiva, passare a Modifica di scarpate.
