Esercizio 3: Creazione dei dati di rilievo tramite la finestra dei comandi di rilievo

In questo esercizio, si procederà alla creazione dei dati di rilievo utilizzando la finestra dei comandi di rilievo.

La finestra dei comandi di rilievo consente di immettere i comandi direttamente utilizzando l'input della riga di comando oppure in modo interattivo utilizzando i menu.

Questo esercizio è la prosecuzione dell'Esercizio 2: Creazione dei dati di rilievo tramite la finestra di dialogo Editor poligonale.

Creare un nuovo database dei rilievi

  1. Aprire Survey-4C.dwg, che si trova nella cartella delle Carte di esercitazione.
  2. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse su Database rilievi. Fare clic su Nuovo database rilievi locale.
  3. Nella finestra di dialogo Nuovo database rilievi locale, immettere Survey 4 come nome. Fare clic su OK.
  4. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sul database Survey 4. Fare clic su Modifica impostazioni database rilievi.
  5. Nella finestra di dialogo Impostazioni database rilievi, in Finestra dei comandi di rilievo, specificare i parametri seguenti:
    • Oggetto ripetizione: Sì
    • Numerazione automatica punti: No
    • Inizia numerazione punti da: 1
    • Ripetizione percorso punto: Sì
    • Ripetizione percorso figura: Sì
    • Ripetizione coordinate punto: Sì
    • Ripetizione coordinate figura: Sì
    • Ripetizione comando: Sì
    • Utilizza file batch: Sì
    • Utilizza file di output: Sì
  6. Fare clic su OK.

Creare una rete di rilievo

  1. Nella scheda Rilievo dell'Area strumenti, espandere il database Survey 4. Fare clic con il pulsante destro del mouse sulla raccolta Reti. Fare clic su Nuova.
  2. Nella finestra di dialogo Rete, come Nome immettere Survey Network 4.
  3. Fare clic su OK.

Immettere i dati di rilievo nella finestra dei comandi di rilievo

  1. Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sul database Survey Network 4. Fare clic su Finestra dei comandi di rilievo.
  2. Nella Finestra dei comandi di rilievo, immettere i seguenti comandi nella riga di comando.

    Si tratta di comandi per il linguaggio di rilievo che consentono di creare quattro impostazioni.

    NE 1 1000.00 1000.00 “STA 1”
AZ 1 4 45.0000
STN 1
BS 4
AD 2 90.0000 100.00 “STA 2”
STN 2
BS 1
AD 3 90.0000 100.00 “STA 3”
STN 3
BS 2
AD 4 90.0000 100.00 “STA 4”
STN 4
BS 3
AD 1 90.0000 100.00

  3. Quando si specificano i comandi, nella sezione superiore della Finestra dei comandi di rilievo viene visualizzato l'output risultante, mentre nella sezione inferiore viene ripetuto l'input.

  4. Chiudere la Finestra dei comandi di rilievo.
  5. Nella scheda Rilievo, fare clic con il pulsante destro del mouse su Survey Network 4 e scegliere Inserisci nella Carta.

    I nuovi dati di rilievo vengono visualizzati nella Carta.

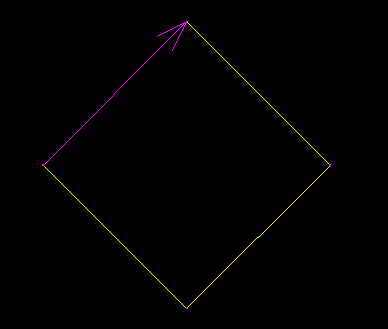

    Fare clic per visualizzare un'anteprima della rete.

Per procedere con questa esercitazione, passare all'Esercizio 4: Calcolo di un azimut nella finestra di dialogo Calcolatrice di direzione astronomica.

Argomento principale: Esercitazione: Creazione manuale dei dati di rilievo
