Consente di definire l'estensione di una lavorazione piega in una parte in lamiera.
Accesso
Situato sulla scheda Forma nelle finestre di dialogo della lavorazione lamiera Faccia, Piega (Bend) e Flangia contorno.

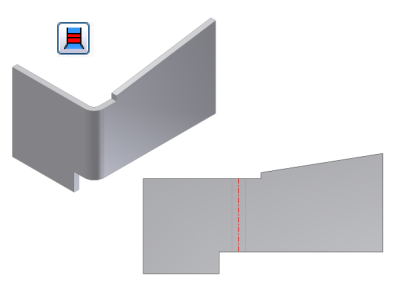

- Estensione della piega allineata alle faccia laterale
- Estende il materiale lungo le facce sul lato degli spigoli collegati dalla piega invece della perpendicolarità rispetto all'asse di piega. È utile quando gli spigoli laterali o la faccia non sono perpendicolari. Nelle immagini seguenti, è illustrato come creare la stessa piega con ciascuna opzione. Nella prima immagine, l'estensione della piega è allineata alla faccia laterale. Confrontare l'area del modello piatto su uno dei lati della zona di piega.
- Estensione della piega perpendicolare alla faccia laterale
- Estende il materiale perpendicolarmente alla faccia laterale (default), come mostrato nell'immagine seguente. Notare l'area del modello piatto su uno dei lati della zona di piega e confrontarla con la medesima area sul modello piatto illustrata precedentemente.
