Aggiungere una flangia ad una faccia in lamiera utilizzando più spigoli.
- Nella barra multifunzione, fare clic su scheda Lamiera
gruppo Crea Flangia
. - La modalità di selezione dello spigolo è attiva. Selezionare più spigoli per ottenere flange usando i valori immessi.

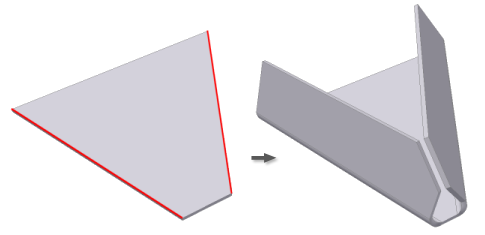

Le flange vengono visualizzate in anteprima lungo gli spigoli selezionati usando i parametri di default. Le flange che condividono un angolo comune vengono visualizzate automaticamente con un angolo retto completo o parziale.
Nota: Se le flange adiacenti non vengono visualizzate con angoli retti, verificare che nella scheda Angolo della finestra di dialogo Flangia sia selezionata la casella di controllo Applica angolo retto automatico. - Modificare eventuali parametri della flangia. Tali parametri vengono applicati a ciascuna flangia creata.
- Fare clic su OK o su Applica per aggiungere ulteriori flange.
Nota: L'angolo retto automatico è applicato anche alle flange non complanari.
Nota: Gli angoli retti delle flange vengono creati quando gli spigoli selezionati sono sia complanari sia non paralleli.
- Se le estensioni della flangia, a seconda del gioco angolo retto, sono abbastanza vicine, viene creato un angolo completo.
- Se le flange si intersecano, viene creato un angolo retto parziale.

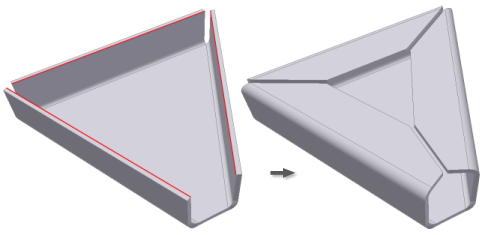

- Se gli spigoli vengono in contatto in corrispondenza di una piega comune tale per cui tutte e tre le pieghe sono rivolte all'interno, viene creata una piega a tre angoli.
