Accesso
Barra multifunzione:
scheda Schizzo
gruppo Vincola
Impostazioni vincoli: scheda Deduzione
Opzionischeda Schizzo: Impostazioni vincoli: scheda Deduzione
Deduci vincoli selezionata e Mantieni vincoli deselezionata:
- I vincoli non vengono creati automaticamente al termine di uno schizzo.
- La posizione dedotta è corretta.
Ad esempio, quando si disegna una linea verticale, accanto al cursore viene visualizzata l'icona verticale per indicare che si tratta di una linea verticale; una volta terminato il disegno, il vincolo verticale non viene creato automaticamente.
Mantieni vincoli selezionata:
- I vincoli vengono creati automaticamente al termine di uno schizzo.
- Accanto al cursore viene visualizzata l'icona del vincolo.
- Mantieni vincoli è disponibile solo se Deduci vincoli è selezionata. La persistenza viene automaticamente disabilitata se la deduzione procedurale viene disattivata.
- I vincoli coincidenti in corrispondenza del punto finale delle linee vengono sempre dedotti e mantenuti, a meno che non vengano disattivati in maniera specifica deselezionando l'opzione Coincidente nella sezione Selezione per la deduzione dei vincoli. Questo comportamento previene la creazione di profili di schizzo aperti.
- Per impedire la deduzione dei vincoli durante la creazione di un oggetto, tenere premuto CTRL durante la creazione dello schizzo.
Priorità di deduzione dei vincoli
Imposta il tipo di vincolo preferito per l'inserimento automatico dei vincoli.

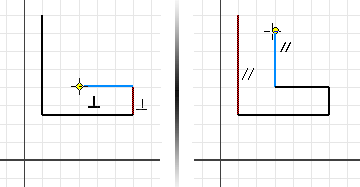

- Parallelo e perpendicolare
-
Cerca innanzitutto i vincoli che definiscono le relazioni tra le geometrie, quindi esamina le coordinate della griglia dello schizzo.

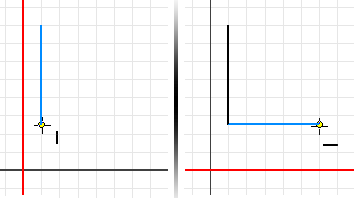

- Orizzontale e verticale
-
Cerca innanzitutto i vincoli che definiscono l'orientamento della geometria dello schizzo rispetto alle coordinate dello schizzo, quindi cerca i vincoli tra la geometria dello schizzo.
Selezione per la deduzione dei vincoli
Seleziona i vincoli da dedurre e la geometria da utilizzare.
- Seleziona tutto
-
Inserisce un segno di spunta in ciascuna casella di controllo attiva.
- Cancella tutto
-
Deseleziona tutte le caselle di controllo. Non verrà dedotto alcun vincolo.
Orizzontale -
Viene dedotto il vincolo orizzontale.
Verticale -
Viene dedotto il vincolo verticale.
Parallelo -
Il vincolo parallelo viene dedotto sulla geometria selezionata.
Perpendicolare -
Il vincolo perpendicolare viene dedotto in base alla geometria selezionata.
Intersezione -
Il vincolo coincidente viene dedotto all'intersezione delle curve selezionate, comprese le intersezioni virtuali.
Punto medio -
Il vincolo coincidente viene dedotto sul punto medio delle linee selezionate.
Su curva -
Il vincolo coincidente viene dedotto sulle curve selezionate.
Tangente -
Il vincolo tangente viene dedotto sulla geometria selezionata.
Coincidente -
Il vincolo coincidente viene dedotto sui punti selezionati.
