È possibile aggiungere un'entità geografica vettoriale ad una Carta contenente una superficie 3D. Quando si visualizza la Carta in 3D, AutoCAD Map 3D modella automaticamente il vettore sulla superficie 3D.
Nota:
Per questo esercizio viene utilizzata la Carta geotopografica AnalyzeMap1.dwg creata e modificata negli esercizi precedenti.
Come aggiungere le strade alla Carta geotopografica
-
Fare clic su
.
- Nella finestra Connessione dati, in Connessione dati per provider, selezionare Aggiungi connessione SHP.
- Fare clic su
accanto al campo File o cartella di origine e aprire la cartella in cui sono stati copiati i file di esempio. - Nella finestra di dialogo Apri, selezionare il file ROADS.SHP e fare clic su Apri.
- Nella finestra Connessione dati, fare clic su Connetti.
- Nella finestra Connessione dati, fare clic su Aggiungi a Carta.
- Chiudere la finestra Connessione dati.
Come applicare lo stile alle strade nella Carta geotopografica
- In Gestione visualizzazioni, selezionare il layer Roads e fare clic su Stile.
- Nell'Editor di stile, fare clic sulla voce Stile.

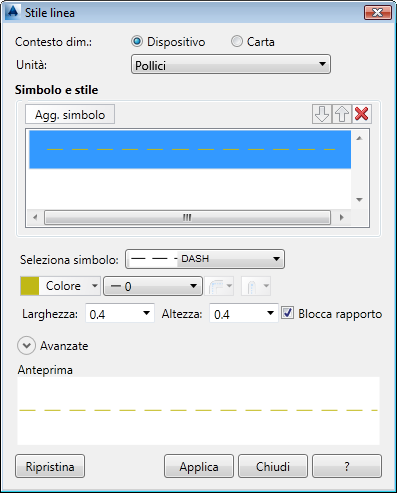

- Nella finestra di dialogo Stile linea, impostare il Colore su grigio scuro.
- Per Seleziona simbolo, selezionare un modello tratteggiato per le linee.
Selezionare un modello tratteggiato grigio scuro per le strade.
- Fare clic su Applica, quindi su Chiudi.
- Chiudere l'Editor di stile.

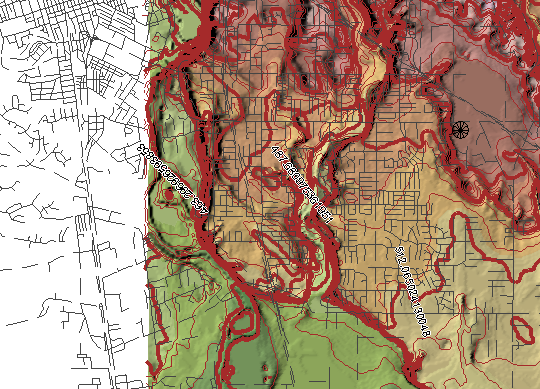

La Carta geotopografica contiene ora i layer delle strade e di superficie con lo stile applicato.
Per procedere con questa esercitazione, passare all'Esercizio 4: Modellazione di un layer di particelle sulla superficie.
