Esercizio 1: Creazione di una Carta

Creare un file cartografico utilizzando un modello standard. Assegnare un Sistema di Coordinate. I dati aggiunti alla Carta vengono convertiti nel relativo Sistema di Coordinate.

Esercitazione video

Fare clic sul pulsante freccia nell'immagine per visualizzare la procedura di impostazione del sistema di coordinate per una Carta. I passaggi di questa procedura sono elencati sotto il video.

Come creare una Carta geotopografica

  1. Prima di iniziare questa esercitazione, vedere Lezione 1: Preparazione alle esercitazioni.

    Se non sono stati scaricati i dati di esempio per questa esercitazione, si consiglia di guardare il video.

  2. Dal desktop o dal menu Start, avviare AutoCAD Map 3D (se non è già in esecuzione).
  3. Fare clic su , quindi su NuovoCarta.
  4. Nella finestra di dialogo Seleziona modello, selezionare map2d.dwt e fare clic su Apri.

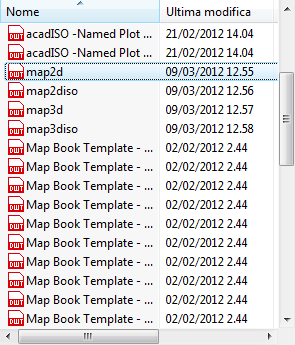

    Selezionare map2d.dwt

    Questo file è un modello AutoCAD configurato per l'uso con le Carte geotopografiche bidimensionali in AutoCAD Map 3D.

  5. Assegnare un sistema di coordinate alla Carta geotopografica.
    • Fare clic su scheda Impostazione Cartagruppo Sistema di CoordinateAssegna.
    • Nella finestra di dialogo Sistema di Coordinate - Assegna in Categoria, selezionare "USA, California".
    • Scorrere verso il basso e selezionare CA-I.
    • Fare clic su Assegna.

Per procedere con questa esercitazione, passare all'Esercizio 2: Uso di Connessione dati per aggiungere dati alla Carta.
