Utilizzare la scheda Classe di entità geografiche per assegnare le proprietà di ogni layer alla relativa classe di entità geografiche risultante nel file SDF. È possibile specificare alcuni attributi come proprietà condivise in modo da assegnare tali proprietà a tutte le classi di entità geografiche risultanti. È ad esempio possibile applicare le proprietà Spessore di linea e Stile di linea a tutte le classi di entità geografiche, nonché indicare altri attributi come specifici di una particolare classe di entità geografiche, ad esempio l'attributo Indirizzo che è applicabile solo a Parcels.
In questo esercizio viene utilizzato il file cartografico DWGMap.dwg aperto e modificato in Esercizio 1: Esame dei layer di Carte originali.
Come specificare le proprietà delle classi di entità geografiche SDF

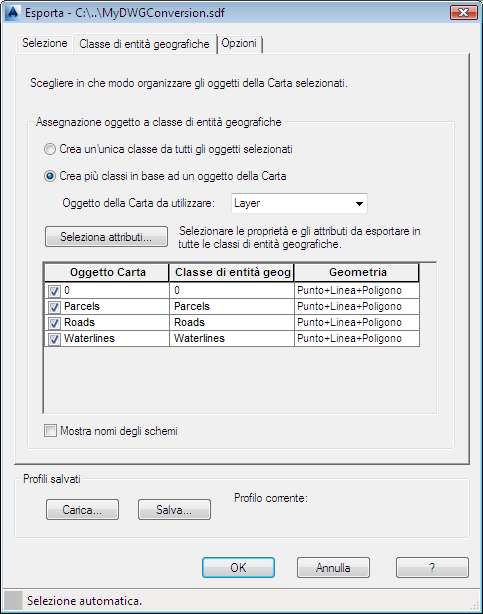

- Nella scheda Classe di entità geografiche della finestra di dialogo Esporta, fare clic su Crea più classi in base ad un oggetto della Carta.
- Per Oggetto della Carta da utilizzare, selezionare Layer.
La tabella nella finestra di dialogo viene aggiornata per mostrare i nomi da utilizzare per i layer e le classi di entità geografiche.
- Deselezionare la casella di controllo per il layer 0.
- Fare clic su Seleziona attributi.
Gli attributi qui specificati vengono assegnati ad ogni classe di entità geografiche nel file SDF ed è pertanto necessario selezionare solo quelli appropriati a tutte le classi. È ad esempio possibile selezionare proprietà generali, che includono ad esempio lo Spessore di linea, ma non proprietà dei dati oggetto che sono specifiche di ogni classe di entità geografiche.

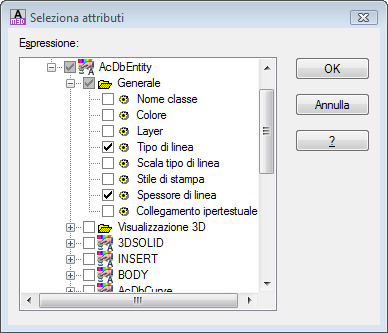

- Nella finestra di dialogo Seleziona attributi, espandere la voce Proprietà oggetto e le voci AcDbEntity e Generale.
- Selezionare le caselle accanto a Spessore di linea e Tipo di linea e fare clic su OK.
Espandere le voci principali per selezionare un sottogruppo di proprietà.
- Nella finestra di dialogo Esporta, nell'area della griglia, fare clic sulla cella Classe di entità geografiche per il layer Parcels.
A destra della cella della griglia viene visualizzato il pulsante
. - Fare clic su per la cella Classe di entità geografiche - Parcels.
- Nella finestra di dialogo Assegnazione proprietà classe di entità geografiche - Parcels, fare clic su Seleziona attributi.
- Espandere la voce Dati oggetto e selezionare Parcels.
La classe di entità geografiche Parcels risultante presenta i campi dei dati oggetto per il layer Parcels, ma non per altri layer.
- Fare clic due volte su OK per tornare alla scheda Classe di entità geografiche.
- Fare clic nella cella Geometria per Parcels e modificare la voce in Poligono.
- Ripetere i passaggi da 6 a 11 per le rimanenti due classi di entità geografiche, utilizzando la tabella che segue come linea guida.
Proprietà della Carta Classe di entità geografiche Geometria Roads Roads Linea Waterlines Waterlines Linea - Lasciare aperta la finestra di dialogo Esporta per l'esercizio successivo.
Per procedere con questa esercitazione, passare all'Esercizio 5: Esportazione dei layer della Carta in formato SDF - Assegnazione delle proprietà della Carta alle proprietà delle classi di entità geografiche.
