Esercizio 4: Aggiunta di testo statico

È possibile aggiungere testo statico all'etichetta del torrente seguendo il metodo applicato per il modello per le annotazioni. Utilizzare nuovamente la funzione Concat.

Per questo esercizio viene utilizzata la funzione Concat per aggiungere il testo statico "Waterway:" alle etichette per i torrenti.

Nota:

Per questo esercizio viene utilizzata la Carta modificata in Esercizio 3: Visualizzazione di testo lungo una curva.

Aggiunta di testo statico all'etichetta

1. Selezionare il layer Creeks, quindi fare clic su Stile.
2. Nell'Editor di stile, fare clic sulla cella in Etichetta entità geografiche nella metà inferiore della finestra.
3. Nella finestra di dialogo Stile etichetta, per Proprietà da visualizzare, selezionare Usa espressione.
4. Nella finestra Crea/modifica espressioni, eliminare l'espressione corrente.
5. Fare clic su Funzione testo e selezionare Concat.
6. Selezionare la voce della prima proprietà e sostituirla con il testo 'Waterway: '.

   Per aggiungere testo statico, inserirlo tra apici. Per inserire uno spazio tra il testo statico e la proprietà che lo segue, inserire lo spazio prima della virgoletta di chiusura.

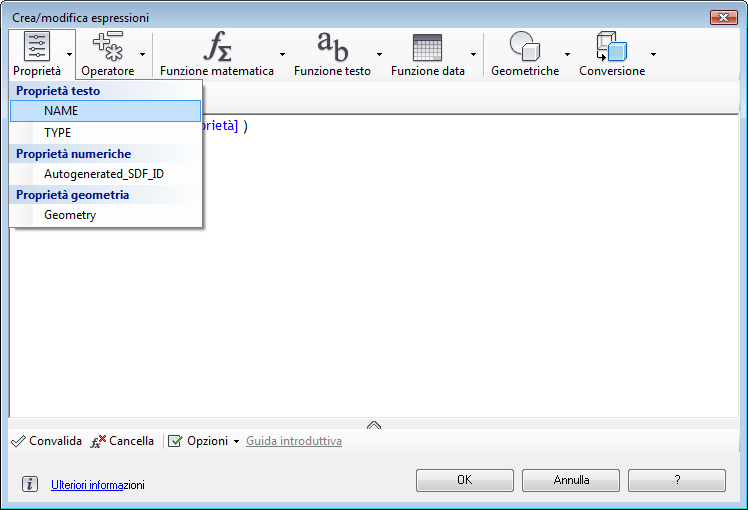

7. Selezionare la seconda voce ([proprietà testo]) e fare clic su Immettere una proprietà. Fare clic su Proprietà e selezionare la proprietà testuale NAME.


   Sostituire il segnaposto della seconda proprietà con NAME.

8. Eliminare le parentesi quadre e i tre puntini all'interno di essi, nonché l'ultima virgola.

   L'espressione avrà adesso il seguente aspetto:

   CONCAT ( 'Waterway: ' , NAME )

9. Fare clic su OK nella finestra Crea/modifica espressioni e nella finestra di dialogo Stile etichetta, quindi chiudere l'Editor di stile.

Situazione

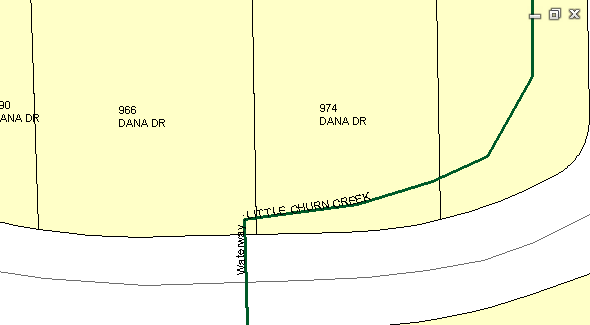

Ingrandire la stessa area intorno allo svincolo a quadrifoglio nel centro della città e si osserverà che i torrenti riportano adesso le nuove etichette con il testo statico e i nomi dei torrenti.

Per procedere con questa esercitazione, passare alla Lezione 3: Uso di layer di testo.
