È possibile utilizzare Gestione visualizzazioni per associare un file cartografico AutoCAD.
In questo esercizio viene utilizzata la Carta build_map1.dwg creata nell'esercizio precedente.
Esercitazione video
|
Se si è connessi ad Internet, fare clic sul pulsante freccia nell'immagine per visualizzare la procedura che consente di collegare un disegno AutoCAD alla Carta. I passaggi di questa procedura sono elencati sotto il video. |
Come associare un file cartografico AutoCAD
- Se non è già stato fatto, copiare i file di esempio in una cartella in Documenti. Nota:
La posizione della cartella Documenti varia a seconda del sistema operativo. In Microsoft Windows XP, in genere si trova nel percorso C:\Documenti. In Microsoft Vista, dovrebbe trovarsi in C:\Documents and Settings\Administrator\Documenti\Map 3D Tutorials.
- Nel file build_map1.dwg, nella barra multifunzione visualizzata nella parte superiore della finestra dell'applicazione, fare clic su Inizio
Dati Allega

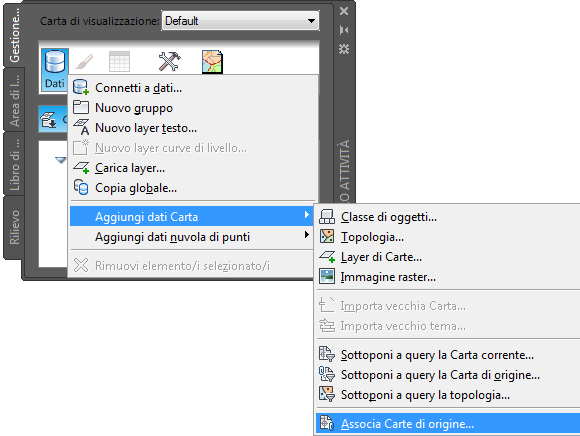

È anche possibile utilizzare Gestione visualizzazioni per associare un file cartografico.
- Nella finestra di dialogo Definisci/Modifica insieme di Carte, fare clic su Associa.
- Spostarsi sulla cartella all'interno di Documenti nella quale sono stati copiati i dati di esempio e selezionare Counties.dwg.
- Fare clic su Aggiungi, quindi su OK.
- Nella finestra di dialogo Definisci/Modifica insieme di Carte, fare clic su OK per associare il file cartografico alla Carta geotopografica.
Quando si associa una Carta, questa non viene elencata in Gestione visualizzazioni e non viene visualizzata nella Carta. Tuttavia, viene elencata nella scheda Area di lavoro del riquadro Attività, in Disegno corrente.
Gli oggetti da utilizzare nella Carta geotopografica vengono recuperati tramite query dalla Carta, come illustrato nell'esercizio successivo.
- Salvare il lavoro eseguito. Fare clic su
Salva con nomeDisegno di AutoCAD.
Per procedere con questa esercitazione, passare all'Esercizio 3: Esecuzione di query sui dati della Carta.
