Esercizio 1: Disegno di una nuova particella

Quando si disegna una nuova entità geografica, questa viene automaticamente aggiunta al layer dal quale è stata creata. La fonte per tale layer viene aggiornata per includere l'entità geografica aggiunta.

Esercitazione video

Se si è connessi ad Internet, riprodurre il video per vedere come aggiungere una particella ad un layer di entità geografiche esistente. È inoltre possibile fare clic sull'apposito pulsante per provare ad eseguire le operazioni necessarie. I passaggi di questa procedura sono elencati sotto il video.

Nota:

Per questo esercizio viene utilizzata la Carta build_map1.dwg creata e modificata negli esercizi precedenti.

Come creare un'entità geografica

  1. Aprire la Carta geotopografica della lezione precedente, se non è già aperta.
    • Fare clic su ApriCarta.
    • Individuare il file build_map1.dwg.
    • Selezionarlo e fare clic su Apri.
  2. Fare clic con il pulsante destro del mouse sul layer Parcels e scegliere Zoom estensioni.
  3. Fare clic sulla scheda Creagruppo Entità geograficamenu a discesa Nuova entità geograficaPoligono.

    Viene visualizzata la finestra di dialogo Seleziona layer.

  4. Nella finestra di dialogo Seleziona layer, selezionare Parcels e fare clic su OK.
  5. Fare clic su un punto iniziale nella Carta per la nuova particella.

    Fare clic in un'area sul confine della città.

  6. Fare clic su altri tre punti per definire l'inizio della particella e i suoi primi tre lati.
  7. Premere il tasto Freccia Giù per visualizzare un menu di opzioni nella linea di input dinamico.
  8. Premere nuovamente il tasto Freccia Giù finché non viene visualizzato un punto accanto a Chiudi, per indicare che è stato selezionato.

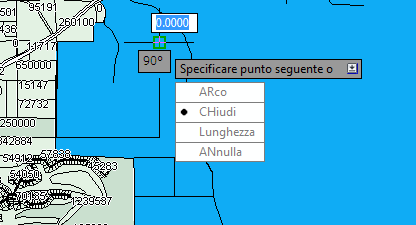

    Utilizzare l'input dinamico per disegnare la particella.

  9. Premere Invio per chiudere il poligono.
  10. Selezionare eSci nel menu di input dinamico per completare il comando.

    La particella è stata completata e viene visualizzata la Tabella dati .

    Nota:

    Se la Tabella dati è agganciata, spostare il cursore su di essa per visualizzarla. Se la Tabella dati non viene visualizzata automaticamente, selezionare il layer Parcels in Gestione visualizzazioni e fare clic su Tabella.

Per procedere con questa esercitazione, passare all'Esercizio 2: Aggiunta di informazioni sulla nuova particella.
