È possibile specificare un modello di tratteggio per riempire le polilinee e i cerchi chiusi durante il processo di alterazione delle proprietà.

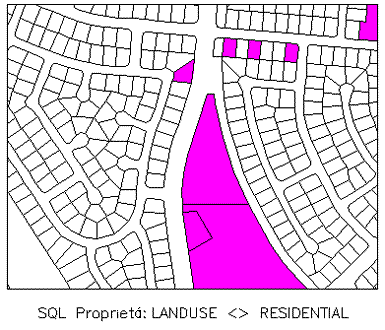

Le polilinee chiuse recuperate tramite una query vengono riempite con un modello di tratteggio uniforme color magenta.
Come riempire gli oggetti della Carta sottoposti a query con un modello di tratteggio
- Nell'Area di lavoro, in Carta corrente, fare clic con il pulsante destro del mouse su Query corrente, quindi selezionare Definisci.
- Creare o caricare una query in grado di recuperare gli oggetti da riempire.
- Nella finestra di dialogo Definisci query di carte associate, fare clic su Altera proprietà.
- Nella finestra di dialogo Imposta alterazioni proprietà, fare clic su Tratteggio.
- Nella finestra di dialogo Opzioni tratteggio, immettere un nome di modello, quindi fare clic su Modello per selezionare un modello dall'insieme di modelli di tratteggio. In alternativa, fare clic su Espressione per selezionare un valore di dati che specifichi il nome del tratteggio, ad esempio un campo in una tabella di dati oggetto.
In AutoCAD Map 3D viene visualizzato il modello di tratteggio selezionato. I modelli di tratteggio ISO non vengono visualizzati.
Se non si immette un modello, in AutoCAD Map 3D viene utilizzato un riempimento uniforme.
- Indicare una scala, una rotazione, un layer e un colore per il modello di tratteggio.
- Fare clic su OK per chiudere la finestra di dialogo Opzioni tratteggio.
Le polilinee e i cerchi chiusi che vengono recuperati durante la query vengono riempiti con il motivo di tratteggio specificato.
- Fare clic su OK per chiudere la finestra di dialogo Imposta alterazioni proprietà.
- Assicurarsi che l'opzione Altera proprietà sia selezionata.
- In Modalità query, selezionare Disegna.
- Fare clic su Esegui query per recuperare gli oggetti e alterarli.
