Flussi di lavoro di elaborazione linea (vertici)

Per utilizzare i primi due flussi di lavoro, è necessario disporre di un'entità geografica linea modello di settore Enterprise con due o più vertici.

Esempio di flusso di lavoro di divisione:

1. In Infrastructure Application Extension, nella barra degli strumenti Costruzione, fare clic su Dividi.
2. Selezionare l'entità geografica da dividere nella carta.
3. Selezionare o digitalizzare il punto di divisione.
   Nota:

   Dopo il calcolo sono presenti due entità geografiche linea distinte. Ciascuna nuova entità geografica ha ereditato i dati degli attributi di quella eliminata.

Esempio di flusso di lavoro di aggiunta vertici:

1. In Infrastructure Application Extension, nella barra degli strumenti Costruzione, fare clic su Aggiungi vertice.
2. Selezionare l'entità geografica nella carta.
3. Selezionare o digitalizzare il punto da inserire.

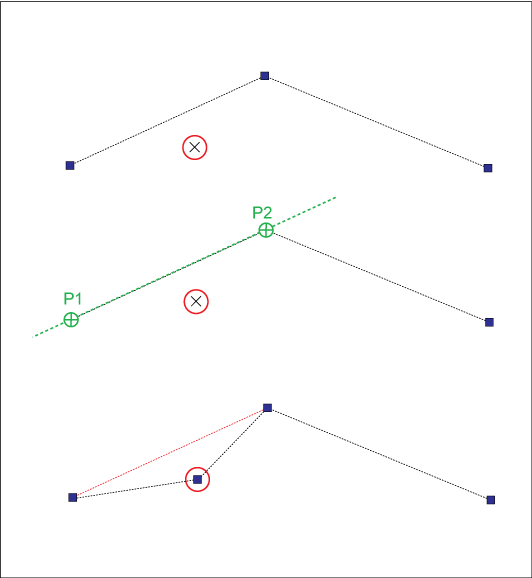

Esempio di elaborazione linea: l'aggiunta di un vertice inserisce un nuovo vertice. Le linee si spostano verso il punto.

Per utilizzare il flusso di lavoro, è necessario disporre di un'entità geografica linea modello di settore Enterprise con tre o più vertici.

Esempio di flusso di lavoro di rimozione vertice:

1. In Infrastructure Application Extension, nella barra degli strumenti Costruzione, fare clic su Rimuovi vertice.
2. Selezionare l'entità geografica nella carta.
3. Selezionare il punto da rimuovere.

   Non è necessario eseguire lo snap del punto; è possibile fare clic in prossimità del vertice.
