Unione di superfici topografiche

È possibile unire in un'unica superficie due diverse superfici topografiche.

Questo strumento è utile per riunire superfici divise. Le superfici da unire devono essere sovrapposte o condividere un bordo.

  1. Fare clic sulla scheda Volumetrie e planimetriagruppo Modifica planimetria (Unisci superfici).
  2. (Facoltativo) Nella barra delle opzioni, deselezionare l'opzione Rimuovi punti su bordi comuni.

    Questa opzione elimina i punti in eccesso inseriti dopo la divisione di una superficie ed è selezionata per default.

  3. Selezionare una superficie topografica da unire.
  4. Selezionare un'altra superficie topografica.

    Le due superfici si uniscono formando un'unica superficie.

Esempi

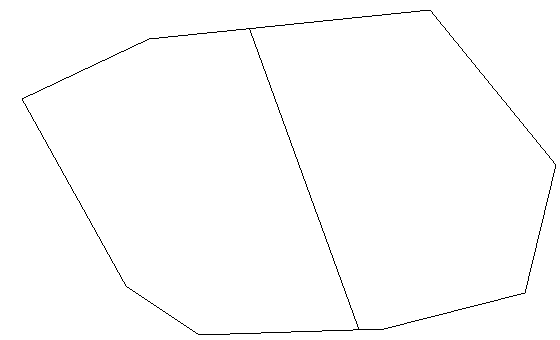

Superfici divise in maniera corretta prima dell'unione

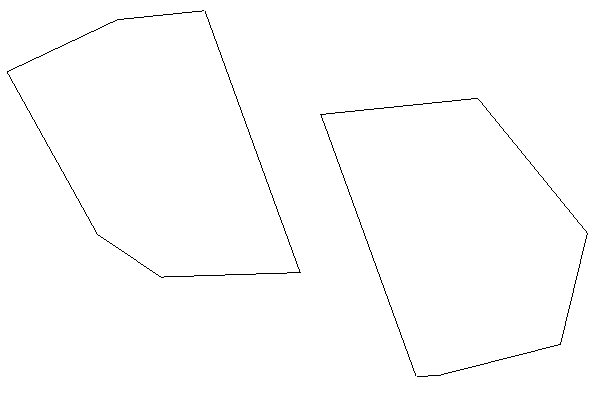

Superfici divise in maniera non corretta prima dell'unione
