Lo strumento Superficie topografica consente di definire una superficie topografica mediante l'utilizzo di punti o dei dati importati. Le superfici topografiche possono essere create in viste 3D o in piante della planimetria.
È possibile visualizzare le superfici topografiche in una vista di pianta della planimetria o in una vista 3D. Durante la visualizzazione di una superficie topografica, tenere presente quanto segue:
- Visibilità. È possibile controllare la visibilità dei punti topografici. Esistono due sottocategorie di punti topografici: Contorno e Interno. InRevit i punti vengono classificati automaticamente.
- Bordi di triangolazione. I bordi di triangolazione delle superfici topografiche sono disattivati per default. È possibile attivarli selezionandoli nella categoria Categorie del modello/Topografia della finestra di dialogo Visibilità/Grafica.

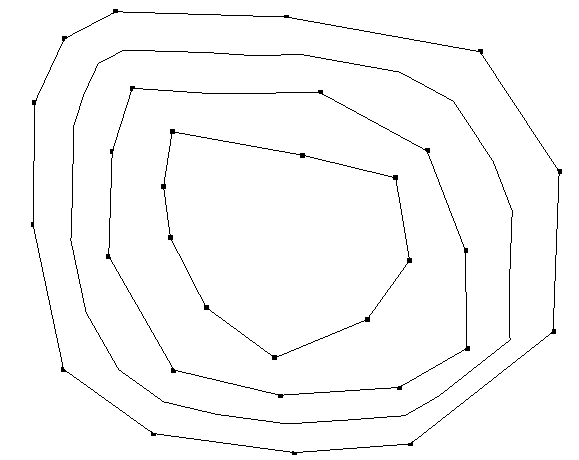

Esempio di superficie topografica definita mediante la selezione di punti in una vista di pianta della planimetria
