Creazione di una platea

È possibile creare una platea disegnando o selezionando i muri del primo livello del modello.

1. Fare clic sulla scheda Strutturagruppo Fondazione Platea.
2. Specificare un tipo di platea nel Selettore di tipo.
3. Fare clic sulla scheda Modifica | Crea contorno pavimentogruppo DisegnaLinea di contorno e fare clic su (Seleziona muri) per selezionare i muri nel modello. Se lo si desidera, è possibile disegnare una platea. Utilizzare gli strumenti di disegno della scheda Modifica | Crea contorno pavimentogruppo Disegna per tracciare il contorno della platea. Il disegno deve formare un perimetro chiuso o un vincolo esterno.
4. Nella barra delle opzioni, fare clic su Prolunga nel muro se si desidera che l'offset sia misurato rispetto al nucleo del muro.
5. Nella barra delle opzioni, specificare un offset per i bordi del solaio nella casella di testo Offset.
6. Fare clic sulla scheda Modifica | Crea contorno pavimentogruppo Modalità Termina.

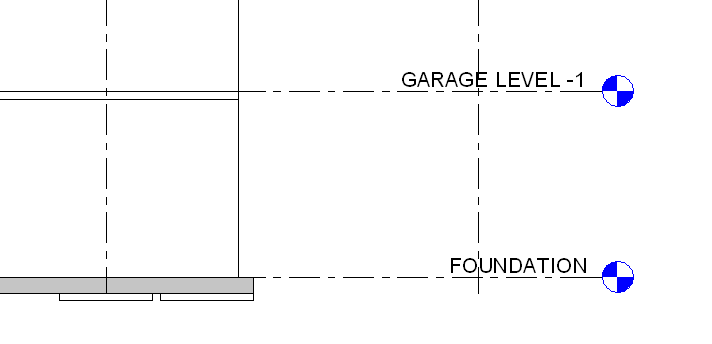

Nota: Le platee vengono aggiunte al di sotto del livello in cui vengono disegnate. Pertanto, se si disegna una platea nel livello 1, essa verrà aggiunta sotto il livello 1 e non sarà visibile nella pianta del livello. Per visualizzare la platea in una vista di pianta, creare un altro livello sotto il livello 1, ad esempio il livello Fondazione. In questo modo sarà possibile vedere la platea come un elemento sottostante in mezzi toni nel livello 1.
