Creazione di un controsoffitto

Lo strumento Controsoffitto consente di creare un controsoffitto in una vista di pianta del controsoffitto.

  1. Aprire una vista di pianta del controsoffitto.
  2. Fare clic sulla scheda Architetturagruppo Costruisci (Controsoffitto).
  3. Nel Selettore di tipo, selezionare un tipo di controsoffitto.
  4. Aggiungere un controsoffitto utilizzando uno dei seguenti modi:

    Utilizzo di muri come contorni del controsoffitto

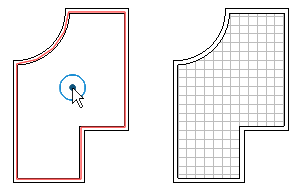

      Lo strumento Controsoffito automatico è attivato per default. Se si fa clic all'interno di muri che formano un perimetro chiuso, lo strumento posiziona un controsoffitto individuato da tale contorno, ignorando le linee di separazione del locale.

    Disegno dei contorni del controsoffitto

    1. Fare clic sulla scheda Modifica | Posiziona Controsoffittogruppo Controsoffitto (Disegna controsoffitto).
    2. Utilizzare gli strumenti del gruppo Disegna della barra multifunzione per disegnare un perimetro chiuso che definisce il contorno del soffitto.

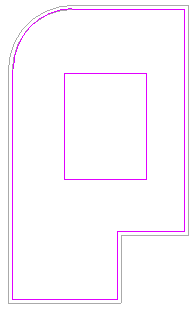

    3. (Facoltativo) Per creare un'apertura nel controsoffitto, disegnare un altro perimetro chiuso all'interno del contorno.
    4. Nella barra multifunzione, fare clic su (Termina modalità di modifica).
