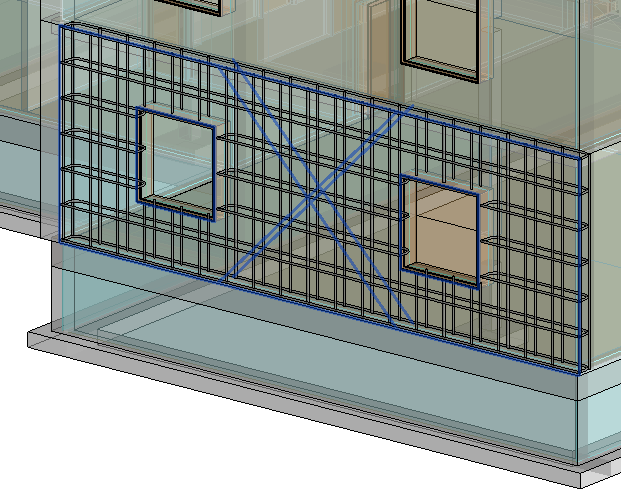

Posizionamento di armatura sull'intera area dell'host

In una vista 3D è possibile posizionare armatura sull'intera area dell'elemento host.

Nota: Questo metodo non consente il controllo individuale dei ganci dell'armatura.
  1. Aprire una vista 3D di un pavimento, un muro o una platea.
  2. Fare clic sulla scheda Strutturagruppo Rinforzo Area.
    Nota: Lo strumento è disponibile anche nella scheda contestuale della selezione per gli elementi che costituiscono host di armatura validi.
  3. Selezionare l'host, ad esempio un pavimento, un muro o una platea, in cui inserire l'armatura.
  4. Fare clic sulla scheda Modifica | Crea contorno armaturagruppo Disegna Direzione maggiore.
    Nota: L'impostazione Direzione maggiore è utilizzata anche per il disegno di aree rete.

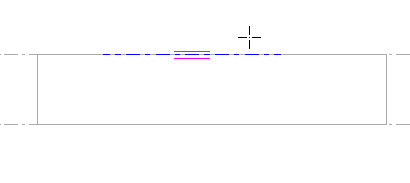

  5. Utilizzando gli strumenti disponibili nella raccolta di disegni, tracciare una linea lungo uno dei bordi dell'elemento host per stabilire la direzione dell'armatura.
  6. Fare clic sulla scheda Modifica | Crea contorno armaturagruppo Modalità Termina modalità di modifica.
    Nota: Quando si posiziona un'armatura su area, gli elementi dell'armatura non sono visibili. Per visualizzarli, è possibile impostare gli elementi di armatura come visibili nella sezione Grafica della tavolozza Proprietà delle armature su area. L'impostazione della visibilità è disponibile solo quando l'hosting dell'armatura avviene nell'armatura su area.
