È possibile selezionare il parametro spessore variabile per modificare lo spessore dello strato di un tetto o di un pavimento strutturale.
Il parametro relativo allo spessore variabile degli strati di tetti e pavimenti influisce sugli strumenti di modifica della forma nei seguenti modi:

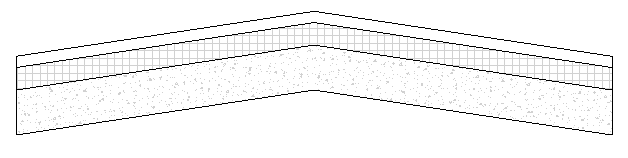

- Se non è presente uno strato di spessore variabile, l'intero tetto o pavimento viene inclinato e mantiene uno spessore costante fra le superfici parallele superiore e inferiore.

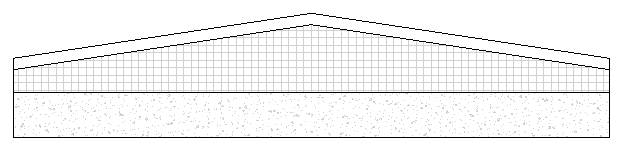

- Se è presente uno strato di spessore variabile, la superficie superiore del tetto o del pavimento viene inclinata mentre la superficie inferiore resta su un piano orizzontale definendo un pavimento di spessore variabile.
Nota: Per i pavimenti strutturali è disponibile la proprietà Spessore. Se la forma del pavimento strutturale è stata modificata e se il tipo di pavimento strutturale presenta uno strato variabile, questo parametro può essere utilizzato per impostare uno spessore uniforme mediante l'inserimento di un valore.
Come modificare lo strato di spessore variabile di pavimenti o tetti
- Selezionare il pavimento o il tetto.
- Nella tavolozza Proprietà, fare clic su Modifica tipo.
- Fare clic su Modifica nella casella relativa al valore della proprietà Struttura.
- Nella finestra di dialogo Modifica assieme, specificare il materiale e lo spessore degli strati. Nella colonna del parametro dello spessore variabile sono presenti caselle di controllo in corrispondenza degli strati in cui è possibile attivare lo spessore variabile. Per ulteriori informazioni sulla finestra di dialogo Modifica assieme, vedere Struttura composta.
- Selezionare la casella di controllo dello spessore variabile in corrispondenza dello strato desiderato del tetto o pavimento dell'assieme.
- Fare clic su OK per chiudere tutte le finestre di dialogo.
- Fare clic sulla scheda Modifica | <elemento>
gruppo Modifica della forma
Modifica elementi secondari e apportare le modifiche desiderate al tetto o al pavimento. Per ulteriori informazioni, vedere Modifica della forma di un tetto o di un pavimento strutturale.
