Creazione di un plinto

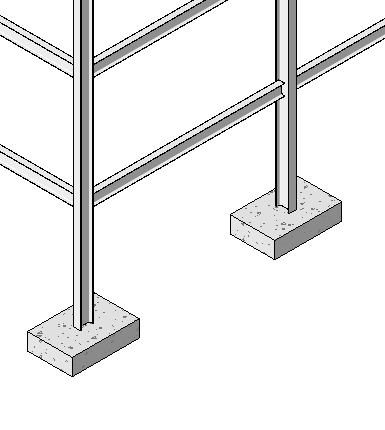

È possibile posizionare plinti sotto i pilastri strutturali o in corrispondenza delle intersezioni di griglia.

  1. Fare clic sulla scheda Strutturagruppo Fondazione Plinto.
  2. Nella tavolozza Proprietà, selezionare un tipo di plinto nel Selettore di tipo.
  3. Per posizionare un singolo plinto, fare clic nell'area di disegno in una vista di pianta o 3D.

    Per posizionare più istanze del plinto in corrispondenza delle intersezioni di griglia in una vista di pianta, fare clic sulla scheda Modifica | Posiziona Plinto gruppo Multipli In corrispondenza delle griglie. Selezionare le griglie e fare clic su Fine.

    Per posizionare più istanze del plinto sotto pilastri specifici, fare clic sulla scheda Modifica | Posiziona Plinto gruppo Multipli In corrispondenza dei pilastri. Selezionare i pilastri e fare clic su Fine.

  4. La quota altimetrica inferiore delle fondazioni strutturali (magroni) è indicato nel parametro di istanza di sola lettura Quota altimetrica alla base. Tale valore può in seguito essere visualizzato in una vista assegnando alla fondazione l'etichetta fondazione strutturale con prospetto. È disponibile nella libreria delle famiglie, in Strutturale/Annotazioni.
