Aggiunta di pilastri strutturali all'interno di colonne architettoniche

Utilizzare lo strumento In corrispondenza delle colonne architettoniche per eseguire lo snap dei pilastri strutturali al centro delle colonne architettoniche in una vista di pianta.

  1. Nella barra multifunzione, fare clic su Pilastro strutturale.

      Come selezionare questa opzione

    • Scheda Architetturagruppo Costruiscimenu a discesa Pilastro (Pilastro strutturale)
    • Scheda Strutturagruppo Struttura (Pilastro)
  2. Nella tavolozza Proprietà, selezionare un tipo di pilastro dal menu a discesa Selettore di tipo.
  3. Fare clic sulla scheda Modifica | Posiziona Pilastro strutturalegruppo Multipli (In corrispondenza dei pilastri).

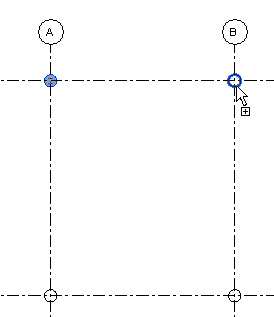

  4. Selezionare colonne architettoniche singole o tracciare un riquadro di selezione sulle colonne architettoniche nella vista per selezionare più colonne.

    I pilastri strutturali vengono inseriti al centro delle colonne architettoniche.

  5. Fare clic sulla scheda Modifica | Posiziona Pilastro strutturale > In corrispondenza delle colonne architettonichegruppo Multipli (Termina) per completare l'operazione.
