Messa in scala numerica

Per mettere in scala numericamente, immettere un fattore di scala e specificare l'origine.

Come mettere gli elementi in scala mediante un fattore numerico

  1. Procedere in uno dei seguenti modi:
    • Selezionare gli elementi da mettere in scala, fare clic sulla scheda Modifica | <Elemento>gruppo Modifica(Scala), quindi premere INVIO.
    • Fare clic sulla scheda Modificagruppo Modifica (Scala), quindi selezionare gli elementi da mettere in scala e premere INVIO.

    Accertarsi di selezionare solo gli elementi supportati, ad esempio muri e linee. Se nella selezione è compreso anche un solo elemento non supportato, lo strumento Scala non sarà disponibile.

  2. Nella barra delle opzioni, selezionare Numerico.
  3. Immettere un fattore di scala.

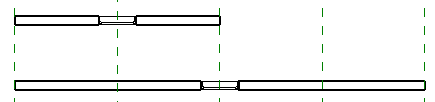

    Se ad esempio si immette il fattore di scala 2, l'elemento viene ingrandito fino a raggiungere dimensioni doppie rispetto a quelle originali.

  4. Fare clic all'interno dell'area di disegno per specificare l'origine.

    L'origine è il punto a partire dal quale la dimensione dell'elemento verrà modificata.

    Per estendere l'elemento ad entrambe le estremità, fare clic sul punto medio dell'elemento.

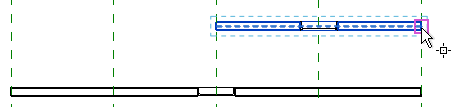

    Per estendere l'elemento in una sola direzione, fare clic sull'estremità dell'elemento opposta alla direzione di estensione.

    Se l'elemento è vincolato ad una delle estremità, la messa in scala numerica viene modificata in modo da rispettare i vincoli. Le dimensioni dell'elemento vengono modificate solo parzialmente.

L'elemento viene ridimensionato in base al fattore di scala definito.
