Creazione di un muro da una superficie di massa

È possibile creare muri a partire da istanze di massa selezionando linee o superfici tramite lo strumento Muro da superficie, che consente di posizionare i muri su superfici non orizzontali di un'istanza di massa o di un modello generico.

Se si modifica la superficie della massa, i muri creati tramite lo strumento Muro da superficie non vengono aggiornati automaticamente. Per aggiornare il muro, utilizzare lo strumento Aggiorna in base a superficie.

Suggerimento: Per creare un muro non rettangolare su una superficie cilindrica verticale, utilizzare aperture e tagli locali per regolarne il profilo.

Come creare un muro da superfici di masse

  1. Aprire una vista che contenga il modello di massa concettuale.
  2. Fare clic sulla scheda Volumetrie e planimetriagruppo Modello da superficie (Muro da superficie).
  3. Dal selettore del tipo, selezionare un tipo di muro.
  4. Nella barra delle opzioni, selezionare i valori desiderati per Livello, Altezza e Linea di ubicazione.
  5. (Facoltativo) Per creare il muro da una singola superficie della massa, fare clic sulla scheda Modifica | Inserisci muro da superficiegruppo Selezione multipla (Selezione multipla) per disattivare tale opzione (questa opzione è attivata per default).
  6. Spostare il cursore per evidenziare una superficie.
  7. Fare clic per selezionare la superficie.

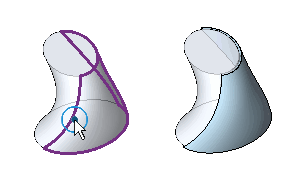

    Se l'opzione Selezione multipla è disattivata, il muro viene posizionato immediatamente sulla superficie .

  8. Se l'opzione Selezione multipla è attivata, selezionare altre superfici di massa come segue:
    1. Fare clic su una superficie non selezionata per aggiungerla alla selezione. Fare clic su una superficie selezionata per rimuoverla.

      Il cursore indica se si sta aggiungendo (+) o rimuovendo (–) una superficie.

    2. Per annullare la selezione e iniziare nuovamente l'operazione, fare clic sulla scheda Modifica | Posiziona Muro da superficiegruppo Selezione multipla (Deseleziona tutto).
    3. Una volta selezionate le superfici desiderate, fare clic sulla scheda Modifica | Posiziona Muro da superficiegruppo Selezione multiplaCrea muro.
