Creazione di un tetto a partire dall'estrusione

Crea un tetto mediante l'estrusione di un profilo disegnato.

  1. Aprire una vista di prospetto, sezione o 3D.
  2. Fare clic sulla scheda Architetturagruppo Costruiscimenu a discesa Tetto (Tetto da estrusione).
  3. Specificare il piano di lavoro.
  4. Nella finestra di dialogo Livello di riferimento del tetto e offset, selezionare un valore per il livello. Per impostazione predefinita viene selezionato il livello più elevato del progetto.
  5. Per alzare o abbassare il tetto rispetto al livello di riferimento, specificare un valore in Offset. In Revit, viene inserito un piano di riferimento in corrispondenza dell'offset specificato. Il piano di riferimento consente di definire la posizione del tetto estruso in relazione al livello.
  6. Disegnare il profilo del tetto come perimetro aperto.

    Profilo del tetto disegnato utilizzando lo strumento Spline

  7. Fare clic su (Termina modalità di modifica), quindi aprire una vista 3D.

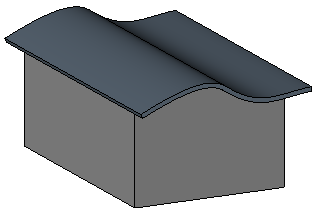

    Tetto estruso completato

    Se necessario, associare muri al tetto.

    Dopo avere creato un tetto da estrusione, è possibile spostare il tetto su un altro host o modificare il piano di lavoro del tetto.

    Nota: Per applicare vetrate inclinate, selezionare il tetto, quindi selezionare Vetrata inclinata nel Selettore di tipo. Sui pannelli della facciata continua della vetrata inclinata è possibile collocare griglie di facciata continua. Premere TAB per passare dalle griglie verticali a quelle orizzontali e viceversa.
