Proprietà del tipo dei componenti scala

È possibile modificare le proprietà del tipo per cambiare la costruzione, le connessioni finali, i supporti e altre caratteristiche di una famiglia di scale.

Tipi di scala

Quando si crea una scala, è possibile selezionare un tipo di scala da 3 famiglie di sistema predefinite: Scala gettata in opera, Scala prefabbricata e Scala assemblata. Nella tabella riportata di seguito vengono illustrati alcuni dei diversi tipi di scale che è possibile creare.

Tipo di scala Esempio

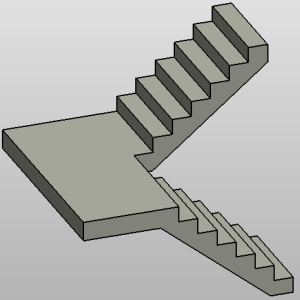

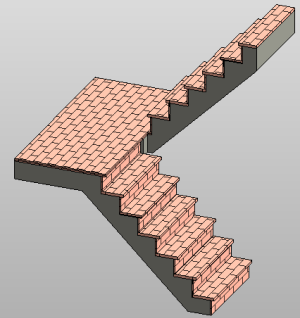

Scala gettata locale: Rampa monolitica e Pianerottolo monolitico (esempi con pedate e senza pedate)

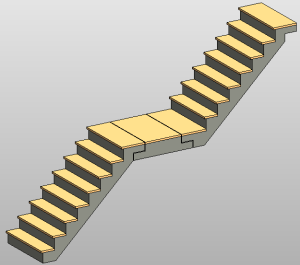

Scala prefabbricata: Connessione con intaglio

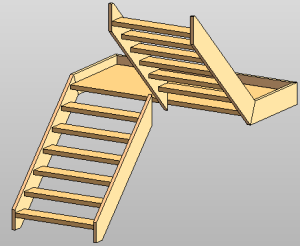

Scala assemblata: Scala di legno (rampa non monolitica e pianerottolo non monolitico)

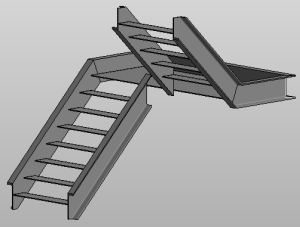

Scala assemblata: Scala di acciaio (rampa non monolitica e pianerottolo non monolitico)

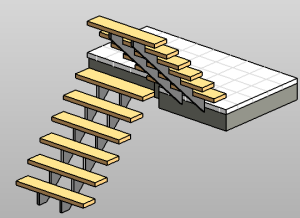

Scala assemblata: Scala di acciaio e Pianerottolo monolitico (rampa non monolitica e pianerottolo monolitico)

Proprietà del tipo

Per modificare le proprietà del tipo, selezionare un elemento e fare clic sulla scheda Modificagruppo Proprietà (Proprietà del tipo). Le modifiche apportate alle proprietà del tipo verranno applicate a tutte le istanze nel progetto.

Nome Descrizione
Regole di calcolo
Larghezza minima rampa Consente di impostare il valore iniziale per la larghezza di una rampa comune. Questo parametro non ha effetto sulla creazione di una Rampa disegnata.
Regole di calcolo Fare clic sul pulsante per aprire la finestra di dialogo Calcolatore scale. Vedere Utilizzo del calcolatore scale.
Costruzione
Tipo di rampa Definisce il tipo per tutte le rampe nell'elemento scala.
Tipo di pianerottolo Definisce il tipo per tutti i pianerottoli nell'elemento scala.
Funzione Indica se la scala è interna (valore predefinito) o esterna. La funzione viene utilizzata negli abachi e per la creazione di filtri utilizzati per semplificare un modello durante l'esportazione.
Connessione finale (solo per scale prefabbricate)
Metodo connessione Definisce lo stile di unione tra una rampa e il pianerottolo.
  • Taglio diritto:
  • Intaglio:
    Nota: La rampa deve iniziare/terminare con una pedata per potere utilizzare il metodo di connessione Intaglio. In questo esempio, la rampa inferiore termina con una pedata nel punto in cui si connette al pianerottolo, quindi la connessione con intaglio è valida.
Estensione intaglio Specifica la lunghezza orizzontale del profilo di intaglio.
Spessore intaglio Specifica la lunghezza verticale del profilo di intaglio dall'alto.
Distanza orizzontale Specifica l'altezza della distanza orizzontale tra la rampa e il pianerottolo.
Distanza verticale Specifica la larghezza della distanza verticale tra la rampa e il pianerottolo.
Supporti
Supporto destro Specifica se con la scala viene creato un montante scala (chiuso), un montante (aperto) o nessun supporto destro. I montanti scala racchiudono le pedate e le alzate, mentre i montanti le lasciano esposte.
Tipo supporto destro Definisce il tipo di supporto destro utilizzato nella scala.
Offset laterale destro Specifica un valore per l'offset del supporto destro dal bordo della rampa in una direzione orizzontale.
Supporto sinistro Specifica se con la scala viene creato un montante scala (chiuso), un montante (aperto) o nessun supporto sinistro. I montanti scala racchiudono le pedate e le alzate, mentre i montanti le lasciano esposte.
Tipo supporto sinistro Definisce il tipo di supporto sinistro utilizzato nella scala.
Offset laterale sinistro Specifica un valore per l'offset del supporto sinistro dal bordo della rampa in una direzione orizzontale.
Supporto centrale Indica se nella scala vengono utilizzati supporti intermedi.
Tipo supporto centrale Definisce il tipo di supporto intermedio utilizzato nella scala.
Numero supporto centrale Definisce il numero di supporti intermedi utilizzati nella scala.
Grafica
Tipo contrassegno di taglio Specifica il tipo di contrassegno di taglio visualizzato nella scala. Vedere Modifica del contrassegno di taglio per le scale.
Pedate
Profondità minima pedata Consente di impostare il valore minimo per la larghezza della pedata lungo il percorso centrale per tutte le rampe comuni (con gradini a piè d'oca, a chiocciola e diritte). Questo parametro non ha effetto sulla creazione di una Rampa disegnata.
Alzate
Altezza massima alzata Specifica l'altezza massima di ciascuna alzata nell'elemento scala.
Dati identità
Nota chiave Aggiunge o modifica la nota chiave dell'elemento. Fare clic sul valore, quindi fare clic sul pulsante Sfoglia per aprire la finestra di dialogo Note chiave. Vedere Note chiave.
Modello Tipo di modello dell'elemento, se applicabile.
Produttore Produttore dei materiali dell'elemento, se applicabile.
Commenti sul tipo Commenti specifici sul tipo di elemento.
URL Collegamento alla pagina Web di un produttore o altro collegamento appropriato.
Descrizione Descrizione del tipo di elemento.
Descrizione assieme Descrizione dell'assieme in base al codice di assieme selezionato.
Codice assieme Codice di assieme Uniformat selezionato da un elenco gerarchico.
Contrassegno tipo Valore che designa il tipo specifico. Tale valore deve essere univoco per tutti i tipi di elementi nel progetto. Se il numero impostato è già in uso, viene visualizzato un messaggio di avviso, ma il numero potrà essere comunque utilizzato.Revit È possibile accedere all'avviso mediante lo strumento Esamina avvisi. Vedere Consultazione dei messaggi di avviso.
Costo Costo dei materiali.
