Il tipo di corrente continuo specificato per il sistema di ringhiere |
Modificare la proprietà Tipo in Corrente superiore o Corrimano. Vedere Proprietà del tipo di sistema di ringhiere. |
Il tipo di corrente continuo utilizzato in un'istanza specifica |
- Selezionare il corrente.
- Fare clic sulla puntina (
).
- Dal selettore del tipo, selezionare un tipo di corrente.
|
Le proprietà del tipo di corrente continuo |
- Selezionare il corrente.
- Nella tavolozza Proprietà, fare clic su
(Modifica tipo).
- Modificare le proprietà secondo le necessità. Vedere Proprietà del tipo dei correnti continui.
Nota: Con la modifica delle proprietà del tipo è possibile cambiare tali specifiche per tutti i correnti che utilizzano questo tipo.
|
Il profilo del corrente per un'istanza del corrente continuo |
- Selezionare il corrente.
- Nel gruppo Corrente continuo, fare clic su
(Modifica corrente). Se si seleziona Modifica corrente, il corrente viene sbloccato in modo che sia possibile apportarvi delle modifiche.
- Utilizzare gli strumenti disponibili nel gruppo Profilo per selezionare un profilo da utilizzare per il corrente o per caricare una nuova famiglia di profili.
- Fare clic su
(Termina modalità di modifica).
|
giunzioni dei correnti |
- Selezionare il corrente.
- Nel gruppo Corrente continuo, fare clic su
(Modifica corrente). Se si seleziona Modifica corrente, il corrente viene sbloccato e può essere modificato.
- Nella gruppo Strumenti, fare clic su
(Modifica percorso).
- Nel gruppo Giunzioni, fare clic su
(Modifica giunzioni correnti) per specificare il giunto d'angolo o il raccordo per i singoli giunti. Vedere Modifica di giunzioni dei correnti continui.
- Fare clic su
(Termina modalità di modifica).
|
percorso dell'estensione del corrente |

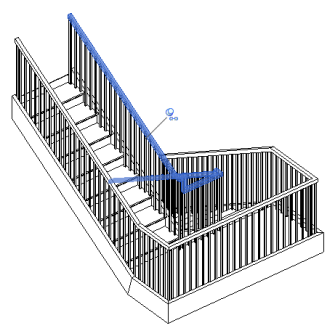

- Selezionare il corrente con l'estensione che si desidera modificare.
- Nel gruppo Corrente continuo, fare clic su
(Modifica corrente).
- Nella gruppo Strumenti, fare clic su
(Modifica percorso).
- Se lo si desidera, è possibile aprire il Visualizzatore piano di lavoro e utilizzare gli strumenti di disegno per modificare il percorso dell'estensione. Vedere Definizione di un'estensione di corrente continuo.
- Fare clic su
(Termina modalità di modifica).
|
percorso del corrente |
Il percorso del corrente viene determinato in base al percorso del sistema di ringhiere e non può essere modificato. Per modificare il percorso del sistema di ringhiere, selezionare il sistema di ringhiere, quindi, nel gruppo Modalità, fare clic su (Modifica percorso). Vedere Modifica degli elementi disegnati. |
