Parte 3 - Creazione di un terreno e di una piattaforma di edificio

In questo esercizio si aggiungeranno una superficie topografica e una piattaforma di edificio alla planimetria dell'edificio.

Categoria Nuovi utenti Tempo richiesto 15 minuti File dell'esercitazione usati GSG_03_terrain_pad.rvt

Si aggiungeranno punti in corrispondenza di quote altimetriche diverse per creare il terreno e si creerà una piattaforma di edificio in base ai muri di fondazione dell'edificio.

Obiettivi

• Creazione di una superficie topografica mediante la definizione di punti in corrispondenza di quote altimetriche diverse.
• Creazione di una piattaforma di edificio in base al perimetro dei muri di fondazione.
• Delimitazione della vista 3D (terreno incluso) mediante un riquadro di sezione.
• Impostazione di un materiale erboso per il terreno, per una vista 3D realistica.

Guarda il video

Aggiunta di terreno

1. Aprire il file di esercizio GSG_03_terrain_pad.rvt.
2. Nel Browser di progetto, in Piante dei pavimenti, fare doppio clic su Site.
3. Fare clic sulla scheda Volumetrie e planimetriagruppo Modellazione planimetria (Superficie topografica).

   Per default viene selezionato lo strumento Inserisci punto del gruppo Strumenti.

4. Nella barra delle opzioni, in Quota altimetrica, immettere 10'.

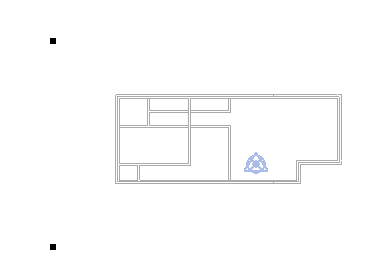

5. Fare clic nell'area di disegno per aggiungere due punti appena a sinistra dell'edificio, uno al di sopra e uno al di sotto dell'edificio.

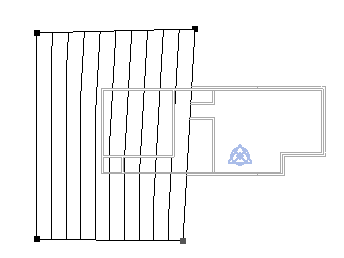

6. Impostare il valore di Quota altimetrica su 0' e aggiungere altri due punti in prossimità del centro dell'edificio, uno al di sopra e uno al di sotto dell'edificio.

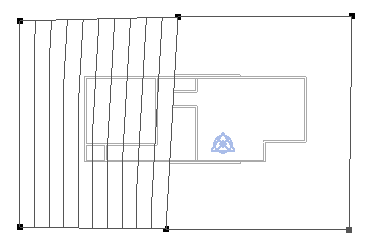

7. Impostare il valore di Quota altimetrica su -1' e aggiungere altri due punti appena a destra dell'edificio, uno al di sopra e uno al di sotto dell'edificio.

8. Nel gruppo Superficie, fare clic su (Termina superficie).

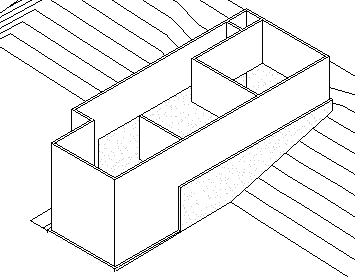

9. Nella barra degli strumenti Accesso rapido, fare clic su (Vista 3D di default).

Aggiunta di una piattaforma di edificio

1. Fare clic sulla scheda Volumetrie e planimetriagruppo Modellazione planimetria (Piattaforma edificio).
2. Fare clic sulla scheda Modifica | Crea contorno piattaformagruppo Disegna (Seleziona linee).
3. Selezionare i muri di fondazione.

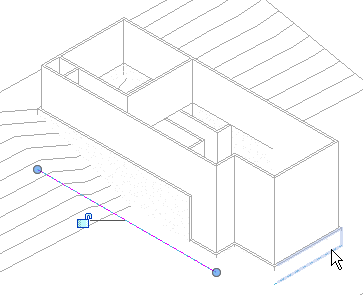

   Nota: Cambiare l'orientamento della vista mediante il ViewCube in modo che sia possibile selezionare i quattro muri di fondazione, come illustrato.


4. Nel gruppo Modifica, fare clic su (Riduci/Estendi ad angolo).

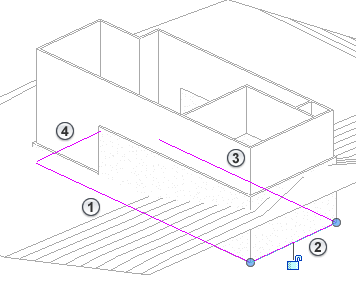

5. Nell'immagine sopra indicata, selezionare la linea , quindi selezionare la linea per chiudere l'angolo sinistro. In seguito, selezionare di nuovo la linea , quindi selezionare la linea per chiudere l'angolo rimanente.

   Se si chiudono tali spazi, dovrebbe essere possibile creare linee di contorno chiuse.

6. Nel gruppo Modalità, fare clic su (Termina modalità di modifica).

7. Orientare la vista 3D in modo che venga visualizzata dall'angolo superiore destro, quindi fare clic all'esterno dell'edificio e del terreno per selezionare la vista 3D.
8. Nella tavolozza Proprietà, in Estensioni, selezionare Riquadro di sezione.

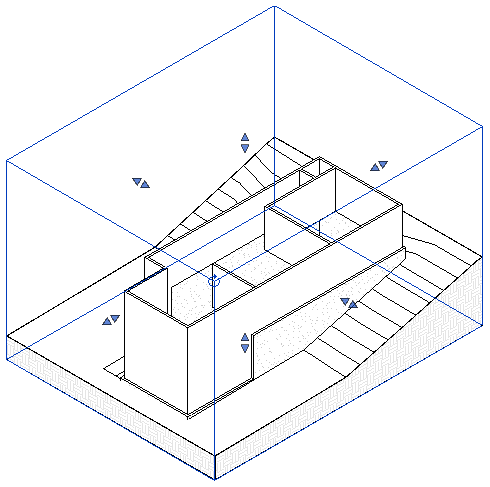

9. Selezionare il riquadro di sezione nell'area di disegno e trascinare il controllo superiore per ampliare la parte superiore del riquadro, come illustrato.

10. Con il riquadro di sezione selezionato, fare clic con il pulsante destro del mouse e scegliere Nascondi nella vistaElementi per nascondere il riquadro di sezione.
11. Selezionare il terreno. Nella tavolozza Proprietà, fare clic sul valore relativo a Materiale e quindi sul pulsante (Sfoglia) visualizzato.
12. Nel Browser dei materiali:
    1. Nel campo di ricerca, digitare grass e premere INVIO.
    2. Nei risultati della ricerca, fare doppio clic su Grass per aggiungere il materiale al progetto. Il materiale viene visualizzato nel riquadro superiore del browser, in Materiali nel documento.

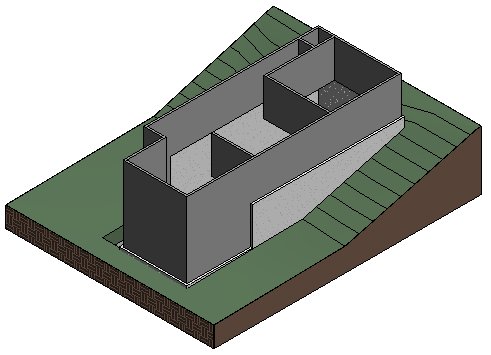

13. Nella barra di controllo della vista, fare clic su Stile visualizzazione: Linee nascosteOmbreggiato per visualizzare i materiali.
