マテリアルとテクスチャの適用

マテリアルがあまり適用されていないシーンから開始します。

レッスンの準備:

クイックアクセスツールバーで ([ファイルを開く](Open File))をクリックし、\scenes\materials_and_mapping\intro_to_materials\ に移動して army_compound.max を開きます。
注: シーンの[ガンマと LUT](Gamma And LUT)設定を使用するかどうかを尋ねるダイアログボックスが表示されたら、シーンのガンマ設定を受け入れ、[OK]をクリックします。シーンの単位を使用するかどうかを尋ねるダイアログボックスが表示されたら、シーンの単位を受け入れ、[OK]をクリックします。

ジープやヘリコプターといった乗り物を除き、このシーンにはマテリアルは含まれていません。建物と地表は特徴のないプラスチックのような外観です。3ds Max でジオメトリを新しく作成すると、通常はこのようになります。

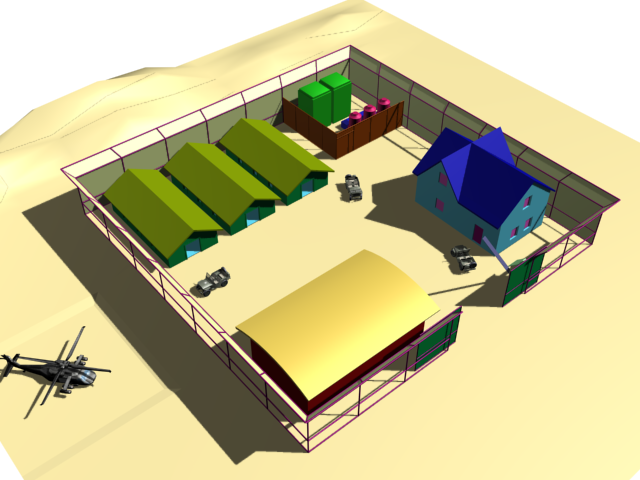

マテリアルを適用する前の指揮所

はじめに、軍施設の奥のフェンスで囲まれた領域にある、多目的コンテナにテクスチャを追加しましょう。

多目的コンテナを分離する:

メインツールバーから、[名前付き選択セット](Named Selection Sets)ドロップダウンリストを開き、Utilities という選択セットを選択します。

3ds Max によって各種のコンテナが選択されます。

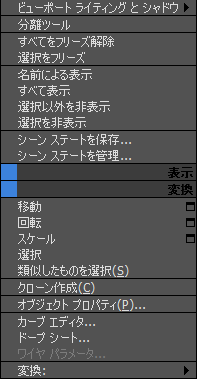

ビューポートを右クリックし、クアッドメニューから[分離ツール](Isolate Selection)を選択します。
このコマンドは、右上の[表示](Display)メニューにあります。

3ds Max によってビューポートの中央に多目的コンテナが表示され、他のシーンジオメトリが非表示になります。
([オービット](Orbit))を使用してビューを調整し、5 つすべてのコンテナがきちんと見えるようにします。

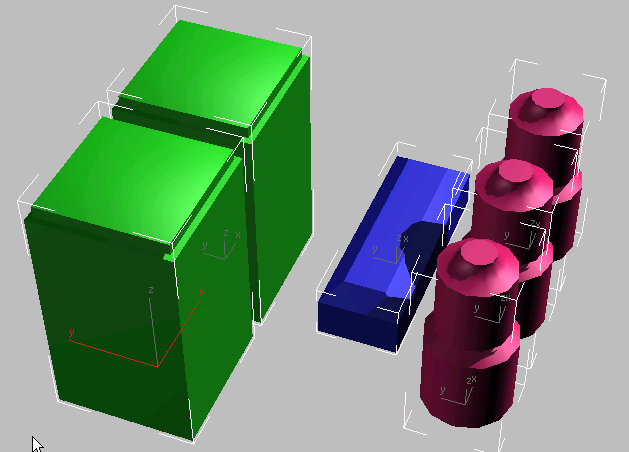

分離したコンテナのセット

これで、これらのオブジェクト用にマテリアルを作成する準備ができました。

オイルタンクに基本マテリアルを適用する:

([オブジェクトを選択](Select Object))をオンにします。
ビューポートの何もない領域をクリックして、Utilities セットの選択を解除します。次に、OilTank01 (右手前の円柱状のオブジェクト)をクリックして選択します。
を押したまま、OilTank02 と OilTank03 をクリックして追加選択します。

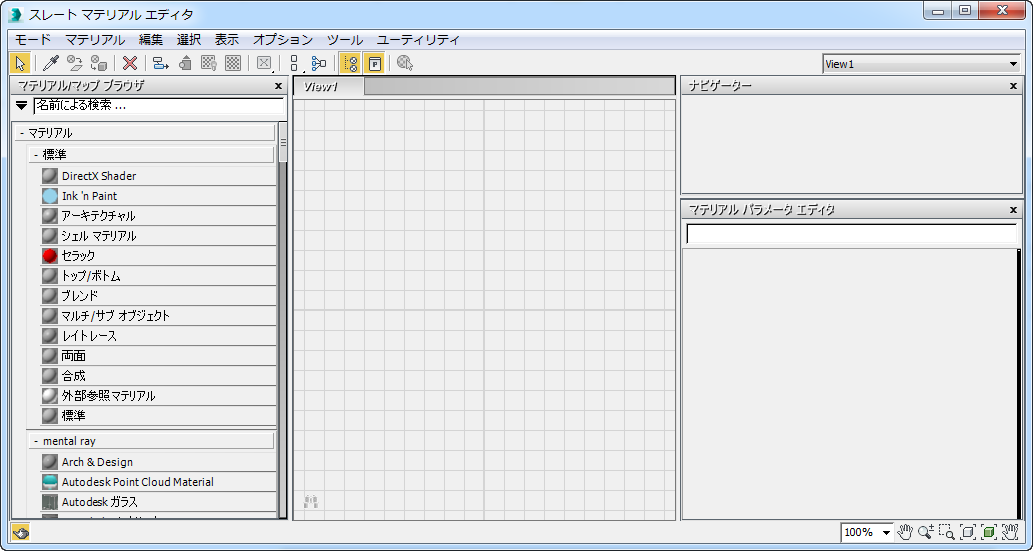

メインツールバーの ([マテリアルエディタ](Material Editor))ボタンをクリックして、スレートマテリアルエディタを開きます。

ヒント: スレートマテリアルエディタの使用が初めての場合には、必要に応じて、インタフェースの 3 つの列がすべて見やすくなるようサイズを調整してください。
また、作業中にビューポートで変更を確認するときには、スレートマテリアルエディタを最小化し、マテリアルの操作を続ける場合にはエディタを復元するとよいでしょう。

マテリアルエディタは、マテリアルを作成、調整、管理し、オブジェクトに割り当てるための作業台のようなものです。インタフェースの主要部分を以下に説明します。
- 左の[マテリアル/マップブラウザ](Material/Map Browser)パネルでは、シーンに追加するマテリアルとマップタイプ(または用意されている既製のマテリアル)を選択します。
- 中央のビューパネルでは、マテリアルとマップがノードとして表示され、ノード同士をワイヤリング(ワイヤで接続)することができます。
- 右下のパラメータエディタでは、マテリアルとマップのコントロールを編集できます。
ヒント: 代わりにコンパクトマテリアルエディタが開いている場合は、マテリアルエディタのメニューバーから[モード](Modes) [スレートマテリアルエディタ](Slate Material Editor)を選択してください。コンパクトマテリアルエディタのインタフェースはもう少し小さいウィンドウで、上部には目を引くサンプルスロットが表示されています。

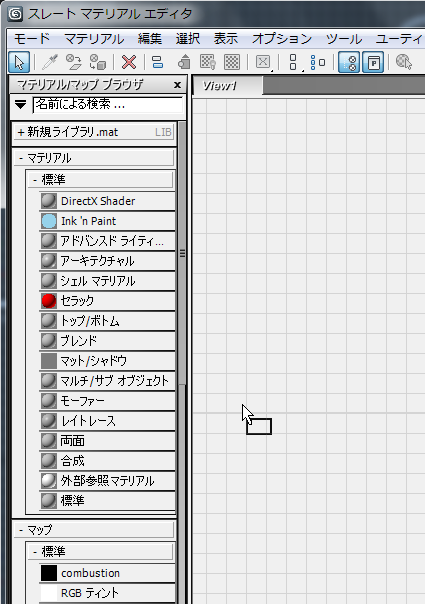

左の[マテリアル/マップブラウザ](Material/Map Browser)パネルで、[マテリアル](Material) [標準](Standard) [標準](Standard)を探し、ブラウザから[標準](Standard)エントリをドラッグしてアクティブビュー(エディタ中央のView1というラベルの付いた大きいパネル)にドロップします。

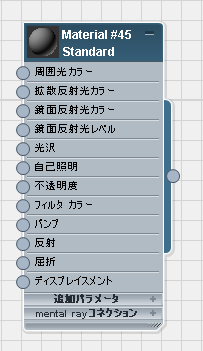

アクティブビューに標準マテリアルのノードが表示されます。
標準マテリアルノードをダブルクリックすると、スレートマテリアルエディタの右側にあるパラメータエディタに、このマテリアルのパラメータが表示されます。

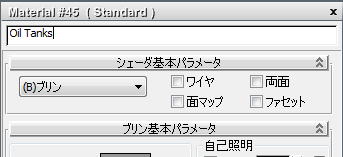

パラメータエディタの最上部付近にあるマテリアルの名前フィールドに、マテリアル名として Oil Tanks と入力します。

名前フィールドに名前を入力すると、同時にノードのタイトルバーにもこの名前が反映されます。

マテリアルを作成したら、すぐに名前を付けることを習慣にするとよいでしょう。複雑なシーンでは、分かりやすいマテリアル名を使用すると便利です。
名前フィールドの下の[ブリン基本パラメータ](Blinn Basic Parameters)ロールアウトで、[拡散反射光](Diffuse)というラベルの付いたカラー見本をクリックします。

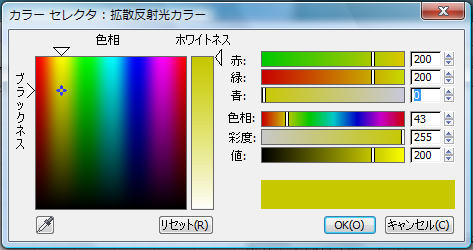

3ds Max によって[カラーセレクタ](Color Selector)ダイアログボックスが開きます。

[カラーセレクタ](Color Selector)の[赤](Red)/[緑](Green)/[青](Blue)コントロールを使用して、黄色を選択します。[赤(R)](Red) = 200、[緑(G)](Green) = 200、[青(B)](Blue) = 0 に設定してください。

マテリアルの拡散反射光カラーは、拡散光、つまり散乱した光の下で見える色です。この色が、通常、私たちが物質の色であるとみなす色です。このような基本マテリアルを作成するときは、初めにこの色を設定します。

[OK]をクリックして[カラーセレクタ](Color Selector)を閉じます。

[スレートマテリアルエディタ](Slate Material Editor)ツールバーから ([マテリアルを選択へ割り当て](Assign Material To Selection))をクリックします。
ビューポートで、オイルタンクが黄色に変わります。

タイトルバーのマテリアルプレビューを見てください。四隅が斜めになりました。プレビューをダブルクリックして大きくします。これでよく見えるようになります。

四隅が斜めになっているマテリアルプレビューは、そのマテリアルがシーン内の 1 つ以上のオブジェクトに割り当てられていることを意味します。この場合のように、隅の斜めの部分が白色であるマテリアルを「ホットマテリアル」と呼びます。ホットマテリアルに変更を加えると、シーンは即座に変更され、通常はビューポートにそのマテリアルへの変更が表示されます。

次の手順では、ホットマテリアルの調整の利点を利用します。

オイルタンクに光沢を加える:

3 つのオイルタンクが選択されたままであること、および Oil Tanks マテリアルがアクティブであることを確認します。

[ブリン基本パラメータ](Blinn Basic Parameters)ロールアウトの[鏡面反射ハイライト](Specular Highlights)領域で、[鏡面反射光レベル](Specular Level)の値を 90 に変更します。
プレビューの球とビューポートのオイルタンクの両方に、明るいハイライトが現れます。

同じく[鏡面反射ハイライト](Specular Highlights)領域で、[光沢](Glossiness)の値を 32 に変更します。

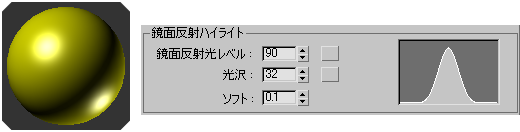

左: オイルタンクマテリアルのプレビュー
.

右: [光沢](Glossiness)を 32 に設定した鏡面反射光ハイライトのコントロール

プレビューおよび[鏡面反射光レベル](Specular Level)コントロールと[光沢](Glossiness)コントロールの右にあるグラフのハイライトの幅が狭くなりました。[鏡面反射光レベル](Specular Level)はハイライトの明るさをコントロールし、[光沢](Glossiness)はハイライトの幅をコントロールします。一般に、光沢の強いマテリアルほど、ハイライトは小さくなります。

ここまでで、基本マテリアルのコントロール、[拡散反射光カラー](Diffuse Color)、[鏡面反射光レベル](Specular Level)、および[光沢](Glossiness)を使用して、少し光沢のある塗料のようなシンプルなマテリアルを作成しました。これでオイルタンクのマテリアルは完成です。

マテリアルを適用したオイルタンク

弾薬庫へのテクスチャマップの適用:

弾薬庫には、ビットマップを使用しましょう。ビットマップは、シーンに視覚的なディテールを加えるのに便利な方法です。このシーンではこの方法を広く使用します。オブジェクトに色を与えるために使用されるビットマップは、「テクスチャマップ」とも呼ばれます。この弾薬庫に適用するテクスチャマップは、格子模様の金属板の一片です。

弾薬庫のテクスチャマップ

スレートマテリアルエディタのアクティブビューで、Oil Tanks ノードを片側に移動します。

標準マテリアルノードをもう 1 つ、アクティブビューにドラッグします。ノードをダブルクリックしてマテリアルパラメータを表示し、名前フィールドでマテリアルの名前を Canister に変更します。

スレートマテリアルエディタ [マテリアル/マップブラウザ](Material/Map Browser)パネルで、左側から[マップ](Map) [標準](Standard) [ビットマップ](Bitmap)を探し、このマップタイプをアクティブビューにドラッグします。
3ds Max によってファイルダイアログボックスが開きます。

ファイルダイアログボックスで、ファイル metals.checker.plate.jpg をクリックしてハイライトし、[開く](Open)をクリックします(このチュートリアルで使用するマップは、このファイルを含め、すべてプロジェクトフォルダ \sce eassets\images\ にあります)。
3ds Max によって、このビットマップノードがアクティブビューに追加されます。

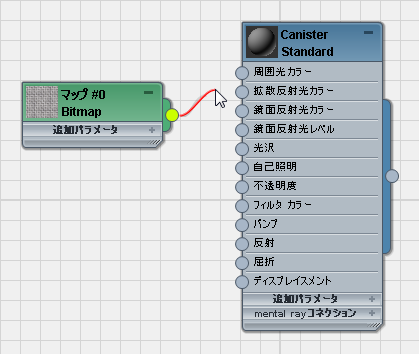

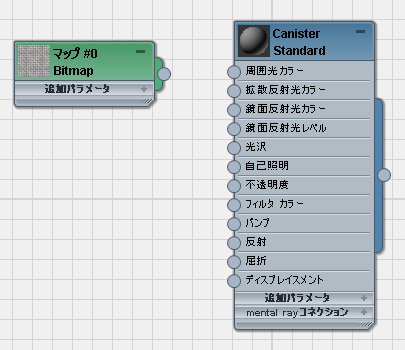

ビットマップノードの出力ソケット(ノードの右にある円形のコントロール)からドラッグを開始します。3ds Max によって、ドラッグすると、ワイヤが作成されます。

Canister ノードの[拡散反射光カラー](Diffuse Color)コンポーネントの入力ソケットにワイヤをドロップします。

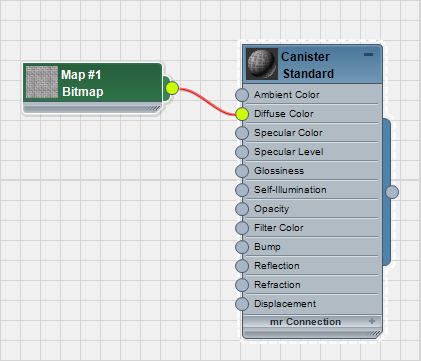

これで、ビットマップをマテリアルにワイヤリングできました。

新しいビットマップノードをクリックしてハイライト表示します。

スレートマテリアルエディタのツールバーで ([シェーディングマテリアルをビューポートに表示](Show Shaded Material In Viewport))をオンにします(従来のビューポートドライバを使用する場合は、このボタンのツールチップに[標準マップをビューポートに表示](Show Standard Map In Viewport)と表示されます)。
ビットマップのタイトルバーに、マテリアル表示がアクティブであることを示す赤い斜めの形が現れます。

Canister ノードをクリックしてもう一度ハイライト表示します。

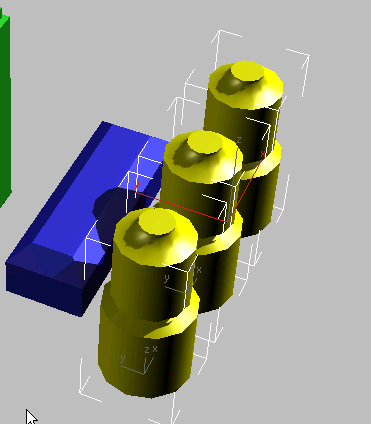

ビューポートのオブジェクトとアクティブビューの Canister ノードの両方が見えるよう、スレートマテリアルエディタウィンドウを移動します。多目的コンテナオブジェクトがいずれも選択されていないことを確認してから、Canister ノードの出力ソケット(ノード右側の円形コントロール)からビューポートに向かってドラッグし、グループ中央の青いタンクの上でマウスを放します。

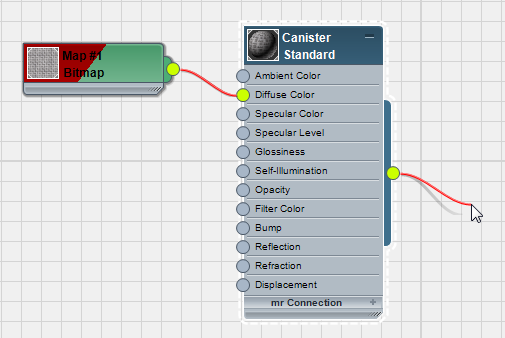

Canister マテリアルの出力ソケットからドラッグ

3ds Max によって、弾薬庫に Canister マテリアルが適用されます。

マテリアルノードの出力ソケットからのドラッグアンドドロップは、 ([マテリアルを選択へ割り当て](Assign Material To Selection))の代わりに使用できる方法です。

金属板のマッピングの調整:

ズーム拡大すると、マッピングの状態が適切でないことが分かります。容器の上と横の面は大丈夫ですが、容器の上部の斜めになった部分に筋が生じています。

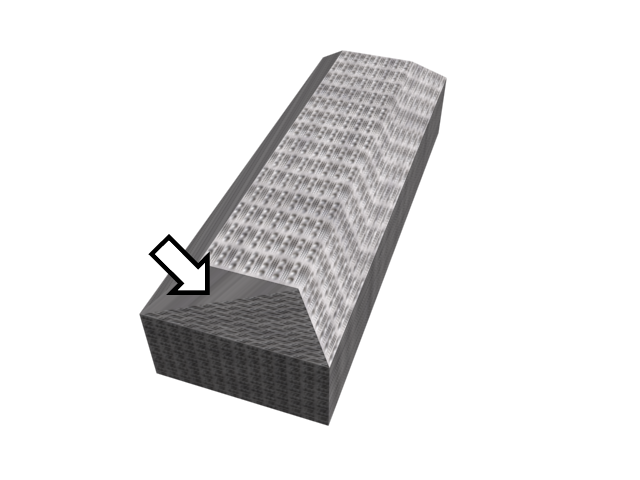

既定値のマッピングの使用で発生したテクスチャの筋

これを修正するには、[UVW マップ](UVW Map)というモディファイヤを使用します。

容器のオブジェクト Ammo を選択し、 [修正](Modify)パネルに移動します。

[モディファイヤ](Modifier)ドロップダウンリストを開き、リストから[UVW マップ](UVW Map)を選択します。
ヒント: リストが開いたら、U を何回か押して[UVW マップ](UVW Map)をハイライト表示し、を押します。

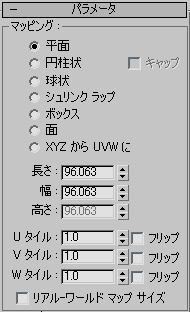

[パラメータ](Parameters)ロールアウト [マッピング](Mapping)領域で、[ボックス](Box)を選択します。
[マッピング](Mapping)領域の上部にあるラジオボタン([平面](Planar)、[円柱状](Cylindrical)、[球状](Spherical)など)は、[UVW マップ](UVW Map)モディファイヤがオブジェクトにマップをどのように投影するかを指定します。[ボックス](Box)マッピングでは、マップが 6 つの側面すべてから投影されます。

同じく[マッピング](Mapping)領域で、[長さ](Length)、[幅](Width)、[高さ](Height)を 2.0m に設定します。
マッピングが均等になり、どの角度から見ても自然になりました。

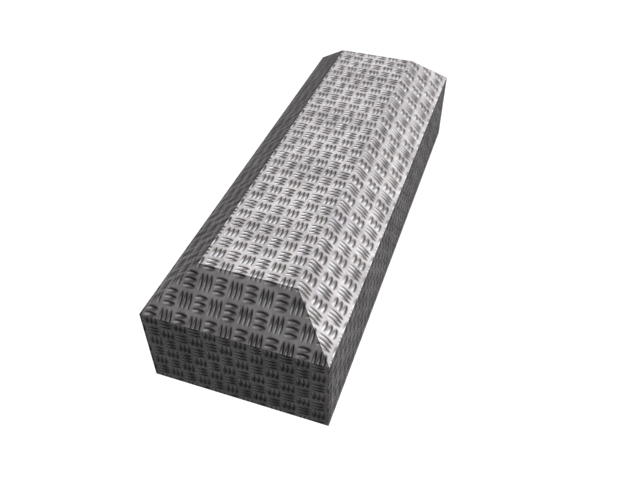

[UVW マップ](UVW Map)を使用して修正したテクスチャ

スレートマテリアルエディタのインタフェースをクリーンアップする:

スレートマテリアルエディタアクティブビューで、ノードをクリックして選択し、 +A を押してビュー内のすべてのノードを選択します。

を押します。
アクティブビューからノードを削除しても、今後の作業のためにビューがクリーンアップされるだけです。マテリアルはシーンからは除去されません。作成したマテリアルはまだ表示されたままです([マテリアル/マップブラウザ](Material/Map Browser) [シーンマテリアル](Scene Materials)グループにも表示されます)。

マテリアルを再度編集する必要がある場合は、このグループからマテリアルをドラッグし、インスタンスとしてビューにドロップします。

注: また、シーンのマテリアルの複数のビューを保持するオプションもあります。詳細については、3ds Max のヘルプを参照してください。

ジェネレータに 3D マテリアルを適用する:

最後に、ジェネレータに 3D 手続き型マップを使用しましょう。ビットマップは、スキャンまたは写真などの単なるデジタルイメージです。これに対し、3D マップは 3ds Max によって生成されます。

左側にある大きなボックス型のオブジェクト Generator01 と Generator02 を選択します。

スレートマテリアルエディタで、標準マテリアルノードをもう 1 つ、アクティブビューにドラッグします。ノードをダブルクリックし、マテリアルに Camouflage と名前を付けます。

[マテリアル/マップブラウザ](Material/Map Browser)パネルから[ノイズ](Noise)マップをアクティブビューにドラッグし、これを Camouflage マテリアルの[拡散反射光カラー](Diffuse Color)コンポーネントにワイヤリングします。

ノイズノードをダブルクリックして、パラメータを表示します。[ノイズパラメータ](Noise Parameters)ロールアウトで、[カラー #1](Color #1)とラベルの付いたカラー見本をクリックします。
3ds Max によって[カラーセレクタ](Color Selector)が開きます。

[カラー #1](Color #1)をダークグリーンに変更します。[赤(R)](Red)=0、[緑(G)](Green)=175、[青(B)](Blue)=0 に設定します。

[カラー #2](Color #2)とラベルの付いたカラー見本をクリックします。[カラーセレクタ](Color Selector)で、[カラー #2](Color #2)を黄褐色に変更します。[赤(R)](Red) = 200、[緑(G)](Green) = 155、[青(B)](Blue) = 0 に設定します。

[OK]をクリックして[カラーセレクタ](Color Selector)を閉じます。

Camouflage マテリアルノードを再度クリックしてアクティブにします。

([マテリアルを選択へ割り当て](Assign Material To Selection))をクリックし、次に ([シェーディングマテリアルをビューポートに表示](Show Shaded Material In Viewport))をクリックしてオンにします(従来のビューポートドライバを使用する場合は、このボタンのツールチップに[標準マップをビューポートに表示](Show Standard Map In Viewport)と表示されます)。
ビューポートにマップが表示されますが、迷彩柄がはっきりしません。

[ノイズパラメータ](Noise Parameters)ロールアウトで、[ノイズのしきい値](Noise Threshold)の値を変更します。[高](High) = 0.51、[低](Low) = 0.49 に設定します。さらに、[サイズ](Size)の値を 18.0 に設定します。
これで、ジェネレータの表面の迷彩柄が分かるようになりました。手続き型で 3D ノイズテクスチャを生成したため、2 つのジェネレータで柄がそっくり同じにはならないという利点があります(これは、シーンをレンダリングしたときにより明らかになります。ビューポートではどちらもほぼ同じに見えます)。

これで軍施設内の多目的エリアにあるすべてのコンテナに、ふさわしいテクスチャが付きました。

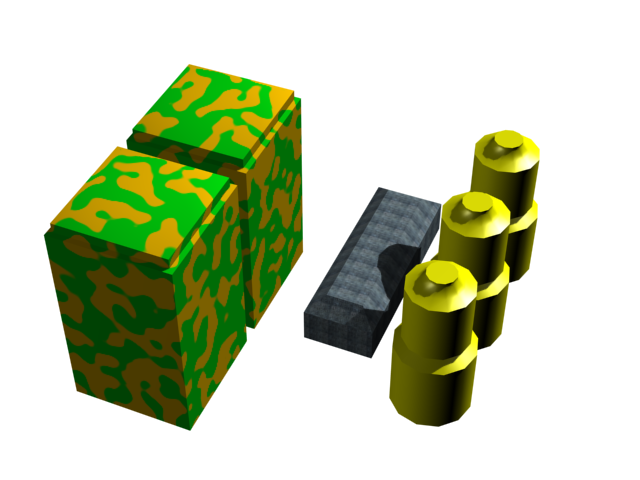

テクスチャが適用された多目的コンテナ

再びシーン全体を表示する:

3ds Max ウィンドウの下部にあるステータスバーで、 [分離ツールの切り替え](Isolate Selection Toggle)をクリックしてオフにします。
ビューポートに、シーン全体が再び表示されます。

地表にテクスチャマップを適用する:

このレッスンの最後の手順では、軍施設の下および周辺の地表にテクスチャを適用します。

軍施設の地表テクスチャ

スレートマテリアルエディタで、標準マテリアルノードをもう 1 つ、アクティブビューにドラッグします。ノードをダブルクリックしてマテリアルパラメータを表示し、名前フィールドでマテリアルの名前を Terrain に変更します。

スレートマテリアルエディタ [マテリアル/マップブラウザ](Material/Map Browser)パネルで、左側から[マップ](Map) [標準](Standard) [ビットマップ](Bitmap)を探し、このマップタイプをアクティブビューにドラッグします。
3ds Max によってファイルダイアログボックスが開きます。

ファイルダイアログボックスで terrain.jpg を選択し、[開く](Open)をクリックします。

新しい地表テクスチャから Terrain マテリアルノードの[拡散反射光カラー](Diffuse Color)コンポーネントにワイヤリングします。

新しいビットマップノードをクリックしてアクティブにし、スレートマテリアルエディタのツールバーで ([シェーディングマテリアルをビューポートに表示](Show Shaded Material In Viewport))をクリックしてオンにします(従来のビューポートドライバを使用する場合は、このボタンのツールチップに[標準マップをビューポートに表示](Show Standard Map In Viewport)と表示されます)。

Terrain マテリアルノードの出力スロットからドラッグを開始し、ビューポートの Ground オブジェクトの上でマウスを放します。
Ground オブジェクトが茶色になりますが、テクスチャマップは表示されません。これは、オブジェクトにマッピング座標がないことを示しています。

ボックス、球などのプリミティブオブジェクトには、既定値のマッピング座標があります。これに対し、編集可能ポリゴンである Ground などの編集可能ジオメトリには既定値のマッピング座標がありません。[UVW マップ](UVW Map)を適用することで、マッピング座標を割り当てる必要があります。

Ground オブジェクトを選択し、 [修正](Modify)パネルに移動します。

[モディファイヤリスト](Modifier List)を使用して、[UVW マップ](UVW Map)モディファイヤを適用します。
この地表には、既定値の平面投影が適しています。マップ terrain.jpg は既に、このシーンに適したサイズになっているため、これでこのレッスンの作品は完成です。

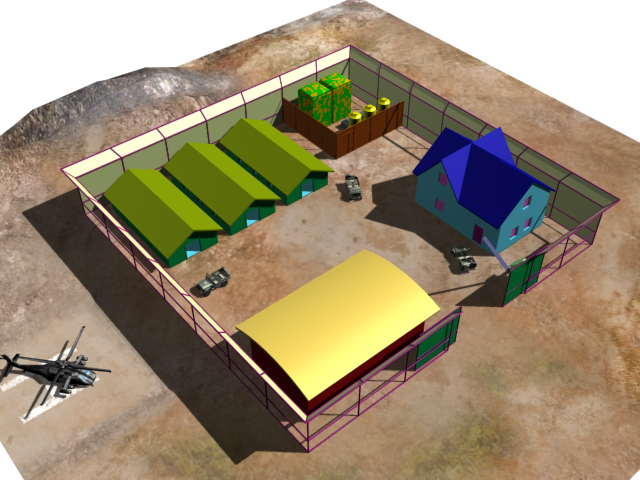

多目的コンテナと地表にテクスチャが割り当てられた軍施設

作業を保存する:

シーンに my_fieldhq_containers_and_terrain.max と名前を付けて保存します。

次のレッスン

建物にディテールを加える
