シーンの設定

このレッスンでは、レンガのマテリアルを選択して建物のアーチ型の入り口にマッピングし、マッピング方法として[UVW アンラップ](Unwrap UVW)モディファイヤを指定します。次に、スプラインオブジェクトを作成し、マッピング処理でのガイドとして使用します。

レッスンの準備:

クイックアクセスツールバーで ([ファイルを開く](Open File))をクリックし、\scenes\materials_and_mapping\spline_mapping\ に移動して splinemap_start.max を開きます。
注: シーンの[ガンマと LUT](Gamma And LUT)設定を使用するかどうかを尋ねるダイアログボックスが表示されたら、シーンのガンマ設定を受け入れ、[OK]をクリックします。シーンの単位を使用するかどうかを尋ねるダイアログボックスが表示されたら、シーンの単位を受け入れ、[OK]をクリックします。

マテリアルを選択してマッピング方法を割り当てる:

正投影ビューポートを最大化し、Arch-Door オブジェクトを選択します。

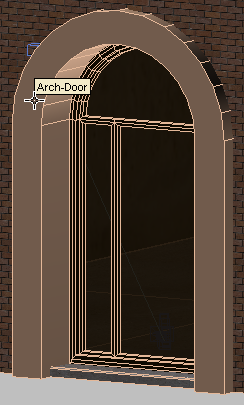

マテリアルを適用する前のアーチ型のドアのオブジェクト

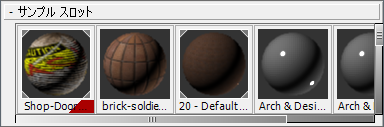

スレートマテリアルエディタを開きます。[サンプルスロット](Sample Slots)グループを見つけます。
アーチオブジェクト用に、brick-soldier という名前のマテリアルが既に準備されています。
[brick-soldier]マテリアルをブラウザ [サンプルスロット](Sample Slots)グループからアクティブビューにドラッグします。[インスタンス (コピー) マテリアル](Instance (Copy) Material)ダイアログボックスで、[インスタンス](Instance)が選択されていることを確認し[OK]をクリックします。
アクティブビューで、brick-soldier ノードが選択されていることを確認し、スレートマテリアルエディタのツールバーで ([マテリアルを選択へ割り当て](Assign Material To Selection))をクリックします。さらに、 ([シェーディングマテリアルをビューポートに表示](Show Shaded Material In Viewport))をクリックしてオンにします。(従来のビューポートドライバを使用する場合は、このボタンのツールチップに[標準マップをビューポートに表示](Show Standard Map In Viewport)と表示されます)。
アーチがダークグレーに変わります。それ以上のディテールは表示されません。これは、Arch-Door オブジェクトにマッピング座標が指定されていないためです。
スレートマテリアルエディタを閉じます。

マッピング座標を割り当てる(最初の推定):

マッピング座標を割り当てる一般的な方法は、[UVW マップ](UVW Map)モディファイヤによるものですが、このモディファイヤが持つマップの方向を設定する各種オプション([平面](Planar)、[円柱状](Cylindrical)、[球状](Spherical)、[シュリンクラップ](Shrink Wrap)、[ボックス](Box)、[面](Face)、[XYZ から UVW](XYZ To UVW))を見ると、アーチのカーブした形に対応しているものはないことが分かります。

[修正](Modify)パネルに移動します。[モディファイヤリスト](Modifier List)から[UVW アンラップ](Unwrap UVW)を選択します。
[UVW アンラップ](Unwrap UVW)は、複雑なオブジェクトにイメージをマッピングする場合によく使用されます。[UVW アンラップ](Unwrap UVW)はジオメトリをセクションに分割し、セクションごとに平面マッピングを適用するため、この方法の方が、複雑なジオメトリのマッピングの処理に適しています。
ビューポートのアーチオブジェクトを右クリックし、クアッドメニューから[選択以外を非表示](Hide Unselected)を選択してオブジェクトを分離します。

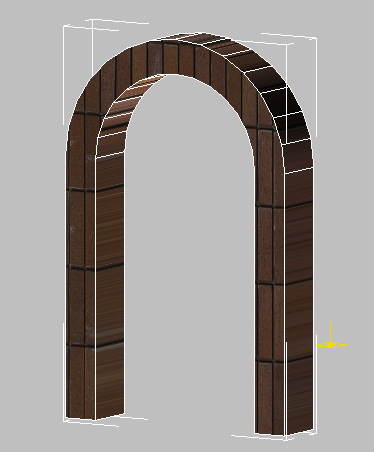

サーフェスにレンガのマテリアルをマッピングしたアーチオブジェクト
モディファイヤスタックで、[UVW アンラップ](Unwrap UVW)モディファイヤの横のプラス記号アイコン([+])をクリックして階層を展開し、次にクリックして[ポリゴン](Polygon)サブオブジェクトレベルに移動します。

このレベルでは、オブジェクトの選択された各面にレンガのマテリアルをマッピングできます。
ビューポートで、アーチオブジェクトの面を選択します。
3ds Max によって黄色のギズモが表示され、レンガのマテリアルが選択した面に平面投影されます。

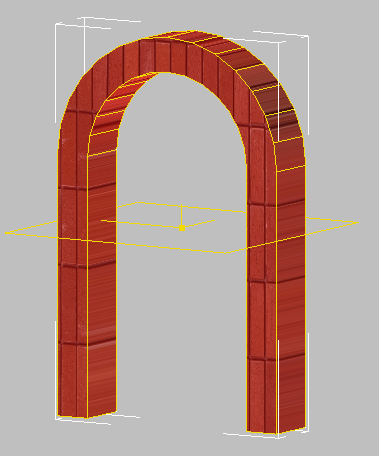

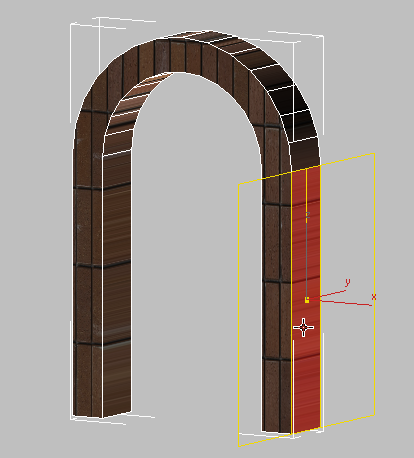

アーチオブジェクトの面にレンガのマテリアルを平面投影した図
アーチオブジェクトの別の面を選択します。
新しく選択した面に黄色のギズモが設定し直される様子を確認します。

[UVW アンラップ](Unwrap UVW)コントロールのなかに、特定の種類のオブジェクトをマッピングするのに便利なものがいくつかあります。一部は[UVW マップ](UVW Map)オプションと似ています。たとえば、[投影](Projection)ロールアウト ([円柱マップ](Cylinder Map))ボタンは、人間の腕や街灯など円柱状のオブジェクトにマテリアルをマッピングするのに使用するコントロールを表示します。それ以外のオプションは、より専門的な用途です。たとえば、[ピール](Peel)ロールアウト ([ぺルトマップ](Pelt Map))ボタンを使用すると、ズボンやカーテンといった布の上にマテリアルをマッピングすることができます。

このシーンでは、蛇や排気管など、円柱状または正方形の断面を持つカーブしたオブジェクトをマッピングする場合に便利な、[スプライン](Spline)オプションを使用します。

このオプションを使用する前に、スプラインオブジェクト自体を作成します。

スプラインシェイプを作成してマップパスとして使用する:

モディファイヤスタックで、[ポリゴン](Polygon)をクリックして[ポリゴン](Polygon)サブオブジェクトレベルを終了します。
作成するスプラインは、アーチオブジェクトの中央に配置する必要があります。[ライン](Line)ツールまたは[長方形](Rectangle)ツールを使用してスプラインを描画できますが、そのためには、アーチオブジェクトの正確な座標値を入力する必要があります。スプラインは、既存オブジェクトのジオメトリを利用して行う方が簡単に作成できます。
スタックで、[編集可能ポリゴン](Editable Poly)エントリをクリックします。3ds Max では[はい](Yes)をクリックして、表示される警告メッセージを閉じます。
[選択](Selection)ロールアウトで、 ([エッジ](Edge))をクリックして[エッジ](Edge)サブオブジェクトレベルに移動します。
を押したままクリックし、アーチオブジェクトの外側のエッジをすべて選択します。
下部と内側のエッジは選択しないでください。

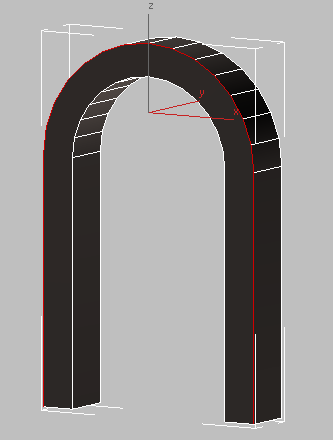

外側のエッジがすべて選択されたアーチオブジェクト
[エッジを編集](Edit Edges)ロールアウトで、[選択からシェイプを作成](Create Shape From Selection)をクリックします。
[シェイプを作成](Create Shape)ダイアログボックス [カーブ名](Curve Name)ボックスで、シェイプに Arch-Door-Spline と名前を付け、[シェイプタイプ](Shape Type)が[スムーズ](Smooth)に設定されていることを確認したら、[OK]をクリックします。

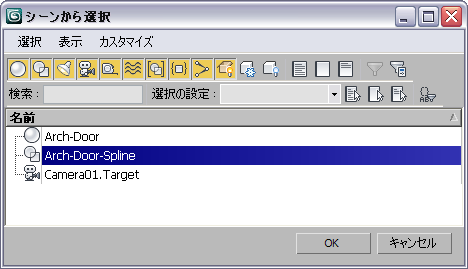

([エッジ](Edge))を再度クリックして[エッジ](Edge)サブオブジェクトレベルを終了し、H を押して[シーンから選択](Select From Scene)ダイアログボックスを開きます。
リストから、新しく作成したスプライン Arch-Door-Spline を選択します。[OK]をクリックします。
F3 を押してワイヤフレームモードに切り替えます。
[モディファイヤリスト](Modifier List)から、[編集可能スプライン](Editable Spline)エントリを展開して[スプライン](Spline)をクリックします。

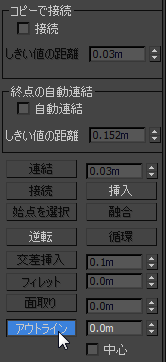

[ジオメトリ](Geometry)ロールアウトでスクロールダウンし、[アウトライン](Outline)ボタンをクリックします。
ビューポートで元のスプラインをクリックし、アウトラインスプラインを内側に向かってアーチ前面の外側と内側のエッジのおよそ中間点までドラッグします。

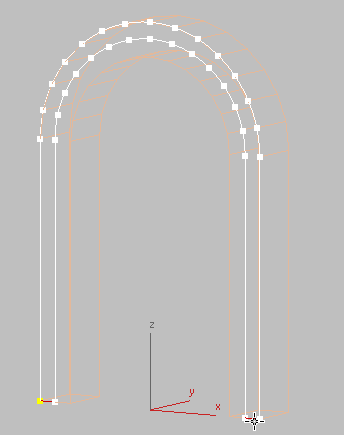

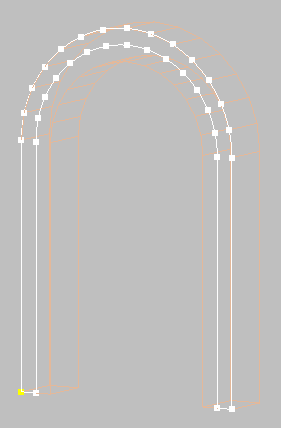

アーチオブジェクト前面の中央に配置されたアウトラインスプライン

アウトラインスプラインの位置は、完全に中央でなくてもかまいません。後でより正確に位置を調整します。
モディファイヤスタックで[セグメント](Segment)をクリックします。
クリックおよび +クリックで、アーチの底部のラインセグメント(元のスプラインを外側のスプラインにつないでいるライン)を選択し、を押します。
アーチオブジェクトの各柱の底部にあるスプラインセグメント
モディファイヤスタックでもう 1 度[スプライン](Spline)をクリックし、外側の元のスプラインを選択してを押します。
モディファイヤスタックで、再度[スプライン](Spline)をクリックして[スプライン](Spline)サブオブジェクトレベルを終了します。

スプラインの位置をアーチに合わせる:

メインツールバーで、[ローカル](Local)座標系を選択します。
スプラインが選択されていることを確認して、メインツールバーで ([位置合わせ](Align))をクリックし、次に Arch-Door オブジェクトをクリックします。
[選択の位置合わせ](Align Selection)ダイアログボックス [位置合わせ (ローカル)](Align Position (Local))領域で、[X 位置](X Position)と[Y 位置](Y Position)をオフにして[Z 位置](Z Position)をオンにし、現在のオブジェクトとターゲットオブジェクトの両方のサブグループで[中心](Center)を選択します。[OK]をクリックします。

スプラインが Arch-Door オブジェクトの中央に適切に配置されました。これで、このスプラインをガイドとして使用し、レンガのマテリアルをマッピングする準備が整いました。

注: 位置合わせの後には、スプラインは Arch-Door オブジェクトの内側になる必要があります。つまり、アーチの両側からだけでなく、前面と背面からも等距離になります。スプラインがアーチのサーフェスに残る場合、スプラインマッピングは動作しなくなります。

マッピングのガイドとしてスプラインを適用する:

F3 を押してシェーディングビューに戻ります。
Arch-Door オブジェクトを選択します。
モディファイヤスタックの[UVW アンラップ](Unwrap UVW)モディファイヤ階層で、[ポリゴン](Polygon)をクリックして[ポリゴン](Polygon)サブオブジェクトレベルに移動します。
[選択パラメータ](Selection Parameters)ロールアウトで ([背面を無視](Ignore Backfacing))をオフにします。

[背面を無視](Ignore Backfacing)をオンのままにすると、ビューポートで正面に表示されているポリゴンのみが選択に含まれます。モデルの裏面の隠れているポリゴンは選択されません。
まず左柱の底部のすぐ上をクリックし、アーチオブジェクト上を斜め上方向にドラッグして、各柱の底部の面(裏面)を除くすべての面を領域選択します。
選択されたアーチオブジェクトの面
[修正](Modify)パネルで、[ラップ](Wrap)ロールアウトまで下にスクロールし、 [スプラインマッピング](Spline Mapping)をクリックします。

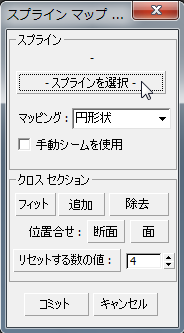

[スプラインマップパラメータ](Spline Map Parameters)ダイアログボックスで、[スプラインを選択](Pick Spline)をクリックします。

[スプラインマップパラメータ](Spline Map Parameters)ダイアログボックスは開いたままにします。
H を押し、[オブジェクトを選択](Pick Object)ダイアログボックスでリストから Arch-Door-Spline を選択し、[選択](Pick)をクリックします。
アーチオブジェクトが、マッピングのアウトラインと断面を示すケージギズモで覆われます。

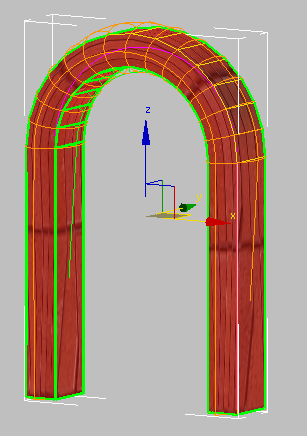

ケージギズモで覆われたアーチオブジェクト

ケージギズモの底部がアーチジオメトリには狭すぎるため、これを修正する必要があります。

マッピングギズモを調整する:

ビューポートを回転して、アーチの底部の選択されていない 2 つの面を表示します。

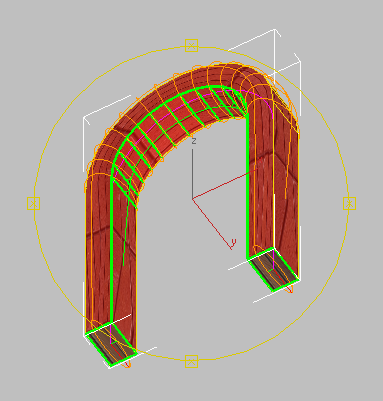

ケージギズモが狭すぎることを示すアーチの底部
メインツールバーで ([選択して均等にスケール](Select And Uniform Scale))をクリックし、アーチのそれぞれの底部にあるギズモの底部をクリックで選択します。次に、スケールギズモを Y 軸に沿ってドラッグし、アーチ底部の各面よりも幅を広くします。

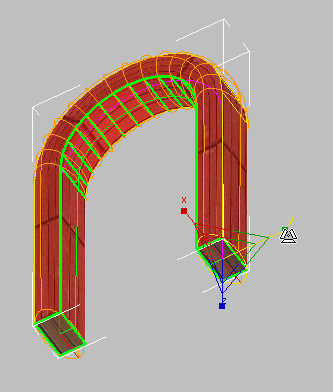

各底部をリサイズした後のケージギズモ

この時点では、それほど正確でなくてもかまいません。次のレッスンで、[UVW アンラップ](Unwrap UVW)コントロールを使用してケージをより正確に指定します。

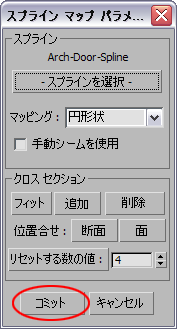

[スプラインマップパラメータ](Spline Map Parameters)ダイアログボックスで[コミット](Commit)を選択し、これまでスプラインマッピングに加えた変更を受け入れます。

作業を保存する:

シーンに my_arch_spline_mapping.max と名前を付けて保存します。

次のレッスン

マッピングの微調整
