mr シェーダ要素は、シーン内にあるすべての mental ray シェーダの影響を未加工の状態で出力します。これには、変換処理で mental ray シェーダに変換された標準の 3ds Max マテリアルおよびマップが含まれます。 この要素の出力は、最終的なレンダリング出力には組み込まれません。
-
メイン ツールバー >
([レンダリング設定](Render Setup)) > [レンダリング設定](Render Setup)ダイアログ ボックス > [レンダリング要素](Render Elements)パネル > [レンダリング要素](Render Elements)ロールアウト > [追加](Add)ボタン > [レンダリング要素](Render Elements)ダイアログ ボックス > [mr シェーダ要素](mr Shader Element)を要素リストに追加(または、リスト内の[mr シェーダ要素](mr Shader Element)のエントリをハイライト表示)
たとえば、mr シェーダ要素を使えば、数種類の異なるアンビエント オクルージョン パスをレンダリングすることもできます(「NVIDIA シェーダ ライブラリ」を参照)。
手順
mr シェーダ要素を使用するには:
- マテリアル エディタで、個別の要素として出力するシェーダを決定します。たとえば、[Arch & Design]マテリアルには、[拡散反射光](Diffuse)
[カラー](Color)シェーダとして割り当てられた[グラデーション](Gradient)マップが含まれている場合があります。こうした[グラデーション](Gradient)マップの 1 つを[チェッカー](Checker)マップとして割り当てることもできますし、その[チェッカー](Checker)マップの 1 つを[ノイズ](Noise)マップとして割り当てることもできます。この手順では、チェック マップとその構成要素となるノイズ マップを要素にレンダリングすると仮定します。 このとき、マテリアル構造は次のようになります。
A&D マテリアル
グラデーション(拡散反射光カラー) チェック(グラデーション カラー #1) ノイズ(チェック カラー #1) - [レンダリング設定](Render Setup)ダイアログ ボックス [レンダリング要素](Render Elements)パネル [レンダリング要素](Render Elements)ロールアウトを選択し、[追加](Add)をクリックします。[mr シェーダ要素](mr Shader Element)の項目をリストから選択します。
- 要素の[パラメータ](Parameters)ロールアウトで、[シェーダ](Shader)ボタンを押します。これにより、[マテリアル/マップ ブラウザ](Material/Map Browser)ダイアログ ボックスが開きます。
- このダイアログ ボックスの[参照元](Browse From)が[シーン](Scene)に設定されていることを確認します。シェーダが適用されるオブジェクトが選択されている場合は、[選択](Selected)を選択することもできます。マテリアル ツリーで、要素として出力するシェーダをハイライト表示します。 注: 下位のシェーダがある場合は、それもすべて要素の出力に含まれます。
- 必要に応じて他のレンダリング要素パラメータを設定してから、シーンをレンダリングします。
設定したシェーダ要素がイメージ ファイルにレンダリングされます。

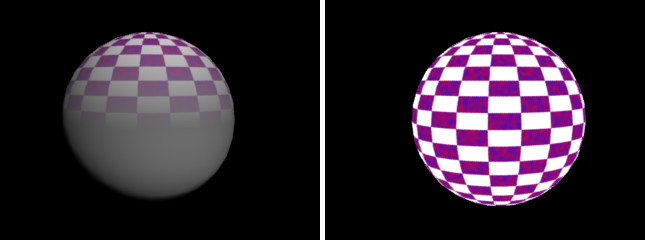

上記の手順で解説した例が、次の図になります。左のイメージはフル マテリアルで、グラデーションの内側にチェック、チェックの内側にノイズがあります。右のイメージはシェーダ要素で、チェックの内側にノイズだけが含まれています。グラデーション マップで使用されるのはチェック マップの一部だけですが、この要素はチェック マップ全体をレンダリングします。
左: フル レンダリング
右: シェーダ要素
インタフェース
- シェーダ
-
要素としてレンダリングされるシェーダです。このボタンをクリックした後で、マテリアル/マップ ブラウザのリストからシェーダまたはマテリアルを選択します。通常は、シーン内のシェーダを出力した要素が必要なので、[参照元](Browse From)が[選択](Selected)または[シーン](Scene)に設定されていることを確認します。
- 強度
-
レンダリングする出力の明るさをスケールします。
- シャドウを適用
-
このチェック ボックスにチェック マークが付いている場合、サーフェス上の影が出力に含まれます。
