結果を表示して解釈する

出力データベースファイルに保存されている Simulation Composite Analysis から状態変数出力を表示します。

粘性材料の 9 つすべての状態変数の定義については、『Simulation Composite Analysis ユーザ ガイド』の「付録 D」を参照してください。

1. ジョブが完了したら、メイン ツールバーから[File] > [Open]をクリックし、ASCA_Tutorial_4.odb を開きます。これにより出力データベースファイルが開き、Visualization モジュールに切り替わります。ビューポートには変形していないビームが表示されます。

状態変数 SDV1 は Simulation Composite Analysis 粘性材料を使用する粘性要素の各積分点での損傷状態を表します。この値は 0 ～ 26 の整数です。値 0 は損傷が開始していないことを意味します。値 26 は損傷が積分点で完全に進展し、その剛性が減少して 0 になったことを意味します。10 などの中間の値は、損傷が開始し、要素の剛性が部分的に減少していることを意味します。

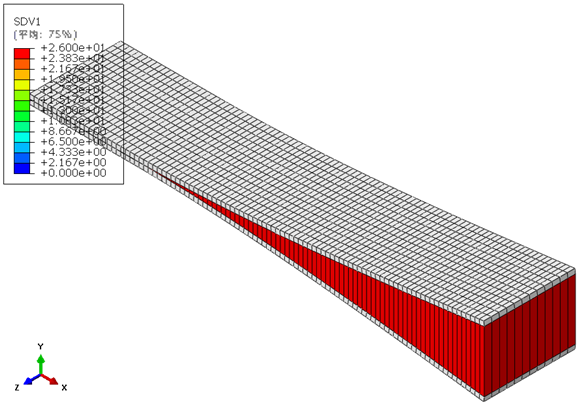

2. SDV1 を表示するには、メイン ツールバーから[Result] > [Field Output]をクリックし、出力変数のリストから[SDV1]を選択します。 時間 = 1.0 でのビームのコンタ プロットを以下に示します。
   • ヒント: 粘性要素の結果を表示する場合、粘性要素のみを表示すると見やすくなります。これは、表示グループ ツール([Tools] > [Display Group] > [Create])、または表示グループのブーリアン アイコン を使用して行うことができます。
3. 荷重履歴を見て、SDV1 の進捗状況に注目します。
   • 各破損積分点は、1 つの増分の範囲内で、破損なし(SDV1=0)から完全に破損(SDV1=26)まで変化することに注意してください。これは単に、ビームに対して強制される極端な剥離の結果です。より複雑な荷重の場合、通常は SDV1 の値が進捗します。



状態変数 SDV2 は各積分点での破損インデックスを表します。0 ～ 1 の間の値をとることができるのは連続変数です。値 0 は、積分点における応力がない(または通常の圧縮応力しかない)ことを示します。値 1 は、破損開始基準が満たされており、損傷の進展プロセス(剛性減少)が積分点において開始したことを示します。たとえば 0.50 などの中間値は、破損開始基準の 50% が満たされていることを意味します。

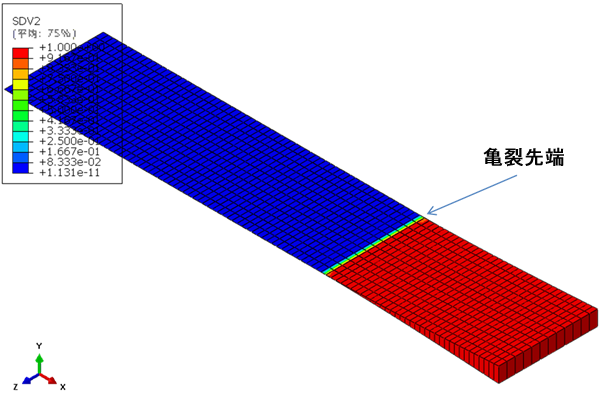

4. SDV2 をプロットし、以下のように粘性要素のみを表示します。
5. 荷重履歴を見て、進行する亀裂正面での SDV2 の値を調べます。
   • 破損積分点の場合、SDV2 = 1 です。破損の正面(破損なしおよび破損要素間の領域)では、値は 0 < SDV2 <1 です。

もう 1 つの役に立つ状態変数は SDV6 です。これは、損傷変数(D)と呼ばれます。SDV6 は 0 ～ 1 の間の連続変数で、積分点でどれだけの損傷が発生したかを示します。値 0 は、元の(完全な)剛性を持つ損傷のない積分点に対応します。値 1 は完全に劣化した(剛性 0)の積分点に対応します。

まとめると、SDV2 は積分点が破損の開始にどのくらい近いかを示す「破損前」の測定値、SDV6 は積分点が破損開始後に完全な剛性減少にどのくらい近いかを示す「破損後」の測定値と考えることができます。
