Abaqus/CAE で解析ステップを作成する

Simulation Composite Analysis で最適な収束解を実現する、適切な時間増分のステップおよび非線形解析コントロールを定義します。

24 層レイアップ を使用して、モデルのジオメトリを既に定義しているので、荷重ステップを作成することができます。多くの線形弾性解析では、ステップごとに 1 つの増分のみが必要です。しかし、単一の増分は進行性破損シミュレーションには不適切です。

1. Abaqus/CAE を開き、[Step]モジュール に切り替えます。

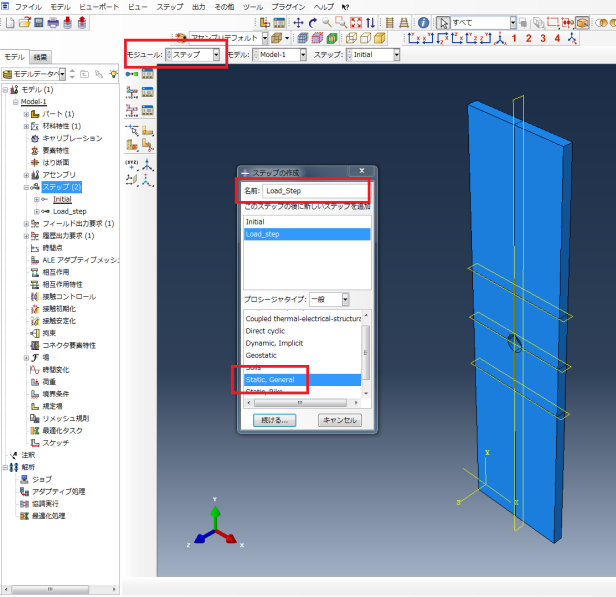

2. Load_Step という名前の新しい静的で一般的なステップを作成します([Step] > [Create])。

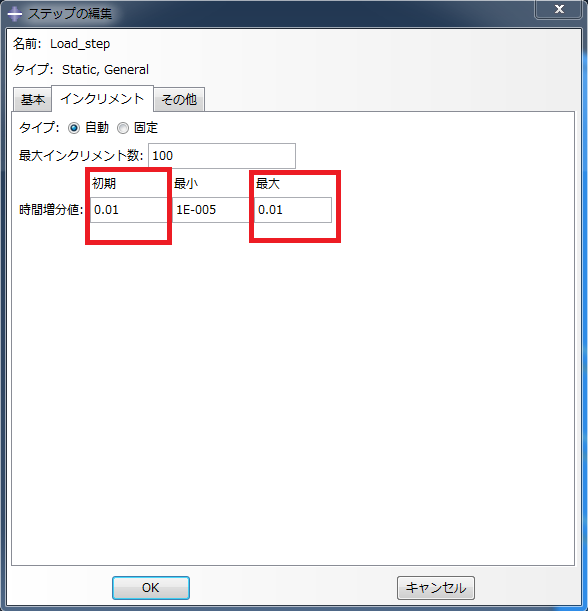

3. この例では、[Edit Step]ダイアログ ボックスで [Increment size]の[Initial]および[Maximum]を 0.01 に設定します。
4. [OK]をクリックします。



Simulation Composite Analysis を使用した場合に強力な収束を実現するには、解析コントロールを既定の状態から変更する必要があります。

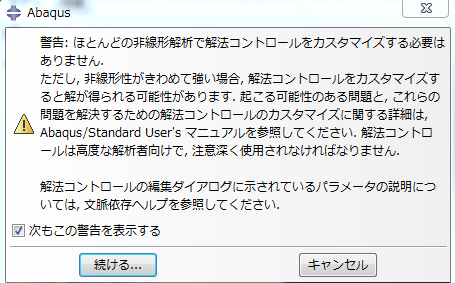

5. メイン ツールバーから[Other] > [General Solution Controls] > [Edit] > [Load_Step]をクリックして[General Solution Controls]ダイアログ ボックスを開きます。警告は無視して[Specify]ラジオ ボタンをクリックします。

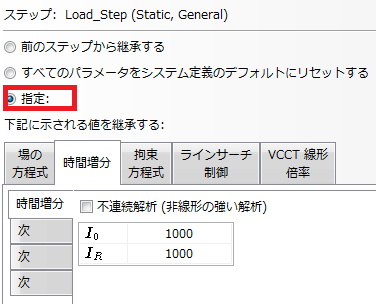

6. [Time Incrementation]タブで、I₀ および I_R 両方の値に 1000 を入力します。

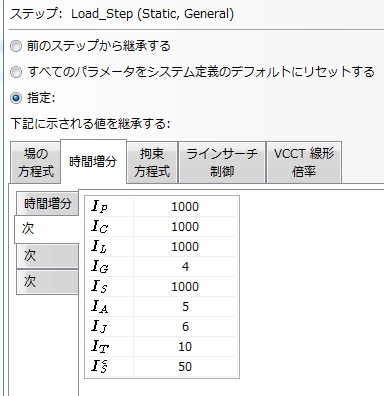

7. 「more」というラベルが付いた最初のタブをクリックし、I_P、I_C、I_L、I_S の値に 1000 を入力します。I_T を 10 に設定します。
8. [OK]をクリックします。



Load_Step の解析コントロール値を大きくすることで、Abaqus で Simulation Composite Analysis が提供する改善された収束特性をフルに活用できます。
