メッシュの領域をスムージングします。
Mesh Smooth Control
- Preserve Features
-
このオプションがチェックされていると(既定)、ツールは選択された領域内の部分的な特徴を保存しながら、メッシュをスムージングするよう試みます。このボックスがチェックされていないと、スムージングの効果は、領域で全体的に「平坦化」されます。
- Radius
-
各頂点を中心とした半径の値を定義します。この半径内に位置するすべての頂点と中心点に接続された頂点は、中心点の移動に影響を与えます。
よりよい結果を得るには、半径を小さくすることをお勧めします。結果に満足いかない場合は、Edit > Undo を使用して後で半径を変更することができます。
- Fix Boundaries
-
このオプションがチェックされていると、メッシュをスムージングするときに、メッシュのエッジが固定されたままになります。
既定では、このオプションはオンです。
- Number of Iterations
-
このスライダには1から 10 までの範囲があり、Smooth ボタンをクリックしたときスムージング処理を繰り返す回数を指定できます。既定値は4です。
- Show Deviation Map
-
このオプションをオンにすると、オリジナルのメッシュ(ツール入力前)とスムージング処理をしたメッシュとの偏差が、カラー偏差マップに表示されます。偏差スケール(ランプ)も表示されます。これは、メッシュのどの領域がどの程度影響を受けているかを示します。
Deviation Map Settings
これらのオプションが表示されるのは、Show Deviation Map がオンになっている場合だけです。
- Auto Ramp
-
このオプションをオンにすると(既定)、カラー スケールは、ゼロから最後の操作の最大偏差までの範囲を基準にして自動的に更新されます。
注:Auto Ramp がオンで最大偏差がAcceptable Distance 未満の場合、Acceptable Distance は最大偏差の 10% に設定され、完全に緑のカラーマップにならないようにすることができます。
- Ramp Distance
-
オリジナルのメッシュと変更後のメッシュとの最大距離がカラー ランプ上に表示されます。この値より偏差が大きいメッシュ上の領域は単一カラー(赤または紫)で表示されます。既定値は 10.0 mm です。
- Acceptable Distance
-
オリジナルのメッシュと変更後のメッシュとの許容偏差の上限です。この値より偏差が小さいメッシュの領域は緑で表示されます。既定値は 1.0 mm です。
偏差の値が Acceptable Distance と Ramp Distance の間にある場合、メッシュはランプ上で表示される中間色に表示されます。
注:Ramp Distance は Acceptable Distance よりも大きい値に保たれている必要があります。

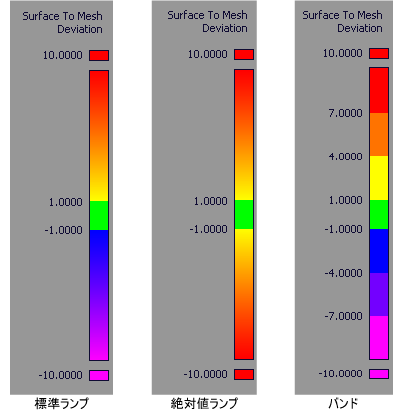

- Absolute Value Ramp
-
偏差の方向に関係なく単に絶対偏差の値を見たい場合は、このオプションをオンにします。
- Use Bands
-
Ramp で緩やかに変化するカラーではなく固定のカラーバンドを表示する場合、このオプションをオンにします。
Vertex Movement
- Greatest
-
頂点の最大偏差を表示する、編集不可のフィールドです。
- Restrict
-
このオプションがチェックされていると、オリジナルのメッシュとスムージングされたメッシュとの間の頂点の最大偏差がMaximum Permittedの値に達したときに、スムージング処理が停止します。
- Maximum Permitted
-
オリジナルのメッシュとスムージングされたメッシュとの間で許容される、頂点の最大偏差です。
このオプションはRestrictがオンに設定されている場合のみ表示されます。
