ワールド空間のカーブをターゲットサーフェスにマッピングします。これはレンダリング中にテクスチャをサーフェスにマッピングするのと同じようなものです。
Geometry Mappingオプション
- Surface U/V
-
ワールド空間軸(X、Y、Z)がサーフェスのU、V方向に対応するように設定します。
- Mapping Type
-

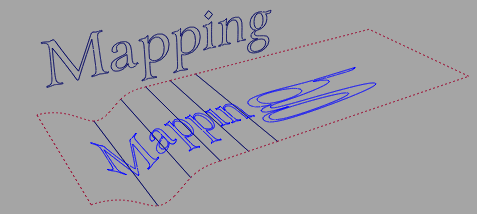

Parameter Base — ワールド空間の定義領域をサーフェスのパラメータ空間に比例させてマップします。次の例にあるように、サーフェスでエディット ポイントが不規則に配置されている場合、ジオメトリのマップ結果は歪みます。

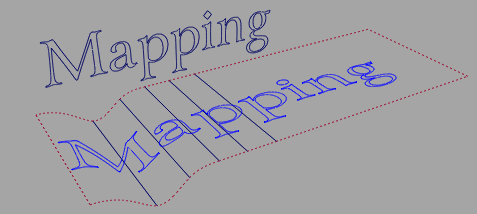

Arc Length Base — ワールド空間の定義領域をサーフェスの弧の長さに比例させてマップします。
- Map Min/Max U/V Axis
-
これらの値によって、サーフェスのU、Vパラメータ空間に対応するワールド空間の領域が決定されます。
たとえば、
- XY平面でカーブをマップしていて、そのカーブのマップでサーフェスを埋めたいと考えているとします。
- ワールド空間のX座標をサーフェスのU座標に、ワールド空間のY座標をサーフェスのV座標にマップします。
- カーブのバウンディングボックスは、(-4, -2)から(5,3)です。
- U軸の最小値および最大値としてそれぞれ、-4と5を入力します。
- V軸の最小値および最大値としてそれぞれ、-2と3を入力します。
- Create History
-
後で編集するために、投影のヒストリを保存します。Create Historyをオンにすると、投影されたカーブの作成に使用したカーブを変更することができます。その投影されたカーブは、その後更新されます。
