チューブを作成し、そのチューブを入力サーフェスと交差させて、オフセット カーブを生成します。また、チューブ サーフェスを作成します。
このツールを使用して、接線連続性を持つ多数のサーフェスを横切るチューブを作成し、オプションでそのチューブを入力サーフェスと交差させてオフセットカーブを生成します。入力には、カーブまたは接線連続性を持つ一連のカーブ(カーブオンサーフェス、アイソパラメトリック カーブ、または境界エッジ)を使用します。チューブ サーフェスを作成する場合に自由曲線を使用することができます。
Tubular Offset Control オプション
- Surface
-
TUBE オプションを使用すると、作成されるジオメトリは完全なチューブになります。GROOVE オプションを使用すると、チューブが交差するサーフェスのいずれか一方の側にチューブの一部が作成されます。NONE を選択すると、ジオメトリは作成されません。
- Radius
-
チューブの半径を定義します。可変の半径をインタラクティブに作成するには、カーブに沿ってさらに多くの半径マニピュレータを追加します。マニピュレータをドラッグして、チューブの半径をインタラクティブに調整します。

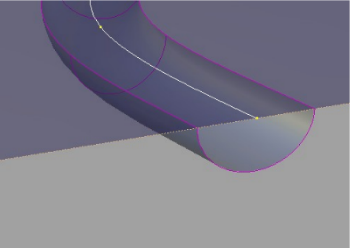

このイメージは、Tubular Offset ツールを使用し、Groove オプションを設定して作成したサーフェスを示しています。上面サーフェスをトリミングして溝を表示することができます。このオプションは、パーティング ラインやカット ラインを描写するのに便利です。
- Flip
-
Flip オプション(Groove オプションを選択している場合にのみ使用可能)を使用すると、入力サーフェスの反対側に溝を反転させて、バンプを作成することができます。画面上のマニピュレータは、チューブがどちら側に構築されるかを示します。
- Tangent Offset/Normal Offset
-
入力データの接線に沿って、または入力データのサーフェスの法線に沿って、オリジナルの入力データからチューブをオフセットすることができます。画面上のマニピュレータがインタラクティブに更新されて、チューブの位置が表示されます。
Surface Structure
- Surface Type
-
Single surface を選択すると、単一チューブ サーフェスが構築されます。Multiple surfaces を選択すると、チューブはカーブ境界で分割されます(カーブは複数のサーフェスにまたがることができないので、カーブ境界にはサーフェス境界も含まれます)。
カーブオンサーフェスがチューブ サーフェスのエッジで作成された場合は(次の Trim Type オプションを参照)、複数のチューブ サーフェスに対応するように分割されます。
- Bézier Surfaces
-
このオプションは、Surface Type を Multiple surfaces に設定した場合だけ表示されます。チェックが入っている場合、各サーフェスはベジエ パッチになります。
ベジエパッチはシングルス パンを持ち、U 方向の最大角度は Explicit Control セクションで設定します。既定値は 5 度です。
Control オプション
- Trim Type
-
Trim Type のオプションを使用すると、チューブ サーフェスがベース サーフェスと交差する位置にカーブオンサーフェスを作成したり、チューブ内に含まれる入力サーフェスの領域を自動的にトリミングしたりすることができます。Trim Type を Off に設定すると、入力サーフェスはそのままの状態になります。
- Auto Update
- Update ボタンを選択して変更を更新するか、または変更を自動的に更新するかを選択します。 注: Auto Update をオフに設定した場合、Update ボタンを押すにはスペースバーを使用します。
- Chain Select
- このボックスがチェックされている場合は、サーフェス カーブを選択すると、それと接線連続性を持つ他のすべてのサーフェス カーブも選択されます。
Tubular Offset のマニピュレータを制御する

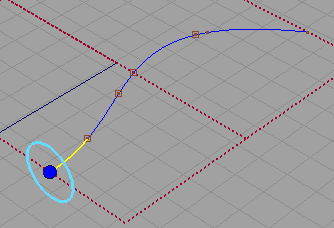

各マニピュレータは、2 つのハンドル(レイル スライダと半径ハンドル)で構成されています。一度にアクティブにできるのはいずれか 1 つだけです。アクティブ ハンドルは水色で表示されます。レイル スライダ(レイルに沿ってスライドする「球」)は、半径が適用されるレイル上の位置を示します。半径ハンドル(作成されるサーフェスの大まかな断面)は、このポイントの半径を制御します。
アクティブ ハンドルの値はステータ スラインに表示されます。
次の操作ではすべて、他に指定されていない限り、
を使用します。
- ハンドルをアクティブにするには、ハンドルをクリックします。
- 現在アクティブなハンドルを非アクティブにし、選択モードに戻るには、画面上の任意の場所をクリックします(マウスはドラッグしません)。
- 新しいマニピュレータを追加するには、レイル上の目的のポイントを、
キーを押しながらクリックします。 - マニピュレータを移動するには、 を使用してスライダをドラッグします。あるいは、スライダをアクティブにし、レイル沿いの位置(0～1 の範囲)を入力します。
- 半径値を調整するには、半径ハンドルをクリック&ドラッグします。ハンドルがアクティブになったら、画面上の任意の位置をマウスでドラッグすることができます。あるいは、ハンドルをアクティブにし、カレントの単位で半径を入力します。
- マニピュレータを削除するには、キーを押しながら右クリックします。
- 単一のマニピュレータを使用している場合、半径は一定で、その値はコントロール ボックスでも調整できます。マニピュレータをもう 1 つ追加すると、コントロール ボックスの値はすぐにグレー表示されます。
