エッジに沿った部分や既存のサーフェス同士がぶつかるコーナーに丸みを帯びたサーフェスを作成します。
Round ツールは、エッジに沿って(フィレット)、および既存のサーフェス同士がぶつかるコーナーで、丸みを帯びたサーフェスを作成します。このツールは、コーナーでさまざまなジオメトリ(単一のサーフェス、3 つのサーフェス、三角形のサーフェス、「セットバック付き」の 6 つのサーフェス)の選択を提示し、「マイター」コーナー(いずれかのエッジに 0.0 のフィルタリング半径がある)を処理します。
フィレットのみ、複数のサーフェス エッジ付き、フィレットと丸みを帯びたサーフェス(通常またはマイター)を作成することができます。フィレットにはさまざまな半径を指定できます。
他のサーフェス ツール同様、新しい Round ツールも新しいサーフェスでコンストラクション ヒストリを維持します。
Round Control オプション
- Trim Type
-
Automatic — サーフェスをフィレットのエッジにトリミングします。
Curves on Surface — フィレットのエッジにカーブオンサーフェス を作成しますが、サーフェスをトリミングしません。
Off — カーブオンサーフェスを作成しません。
Default Corner Types
- Equal Radius Corner
-
3 つすべてのエッジに沿って指定された半径が同じ値のときに、コーナーに構築されるジオメトリの最初のタイプを指定します。
Three surfaces — 3 つの通常のサーフェス。
Triangular surface — 1 辺がゼロの長さの単一サーフェス。
With setbacks — 隣り合ったフィレットにエッジが延長されている 6 つのサーフェス。
- Unequal Radius Corner
-
3 つすべてのエッジに沿って指定された半径が異なる値のときに、コーナーに構築されるジオメトリの最初のタイプを指定します。
Single Surface — 1 つの通常のサーフェス 。
With Setbacks — 隣り合ったフィレットにエッジが延長されている 6 つのサーフェス。

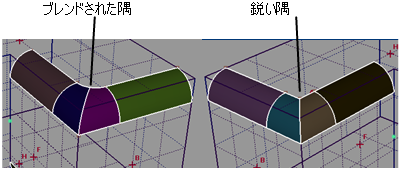

- Mitred Corner
-
2 つのサーフェス(ゼロ半径のエッジから離れた)の外側のエッジが、マイターコーナーでぶつかる様子を指定します(以下の図を参照)。
Blended — エッジが滑らかにブレンドされてぶつかる
Sharp — エッジが鋭いコーナーを形成する

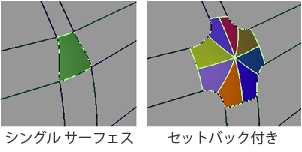

- Four Sided
-
4 つのエッジがぶつかるコーナーに構築されるジオメトリの最初のタイプを指定します。
Single Surface — 1 つの通常のサーフェス 。
With Setbacks — 隣り合ったフィレットにエッジが延長されている 8 つのサーフェス。
ボタン
- Build
-
このボタンをクリックすると、すべてのエッジと半径を指定した後にフィレットとコーナー サーフェスが構築されます。後で半径の追加や変更を行って、Build を再度クリックすればサーフェスが変更されます。
- Revert
-
このボタンをクリックして、新しく構築されたサーフェスを削除します。半径マニピュレータはまだ残っており、変更できます。 Shift キーを押したままにして、新しいエッジの追加、またはエッジの削除ができます。
