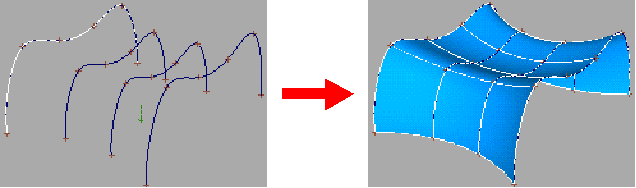

断面カーブ間に NURBS サーフェスを「スキニング」してサーフェスを作成します。
Skinningオプション
- Skinning Mode
-
新しいサーフェスのVパラメータ配置を制御します。
Interpolate — オリジナルカーブの位置にVアイソパラメトリックカーブを配置します。これが、既定の設定です。
Cubic Fit — このオプションは、1次のサーフェスを作成するときには使用できません。
フィットのアルゴリズムに従ってVアイソパラメトリックカーブを配置します。このオプションでは、場合によってはスキニングしたサーフェスの不必要な変更部分を取り除くことができます。
- Topology
-
Open — 作成したサーフェスを開いた状態のままにします。
Closed — 最初のカーブを最後のカーブに連結して閉じた(周期的な)サーフェスを作成します。
- U Knot Spacing
-
サーフェスのU方向は、オリジナルのコンストラクションカーブに沿っています。このオプションは、Uパラメータが実際のサーフェスにどのように関係するかを制御します。
Uniform — オリジナルのコンストラクションカーブのエディット ポイントに対応するアイソパラメトリックカーブのパラメータは、最初のエディット ポイントが0.0、2つ目が1.0というように整数になります。
Arc Length — 新しいカーブのエディット ポイントは、これらのポイントでオリジナルのコンストラクションカーブに沿って、平均の長さごとにパラメータ配置されます。
サーフェスの開始エッジのパラメータは0.0で、反対側のエッジのパラメータは、オリジナルのコンストラクションカーブの平均的な長さの合計に等しくなります。
- V Knot Spacing
-
サーフェスのV方向は、オリジナルのコンストラクションカーブ同士の間になります。このオプションは、Vパラメータが実際のサーフェスにどのように関係するかを制御します。
Uniform — オリジナルのコンストラクションカーブに対応するアイソパラメトリックカーブのパラメータは、最初のエディット ポイントが0.0、2つ目が1.0というように整数になります。このオプションは、Skinning ModeがInterpolateのときだけ使用できます。
Chord Length — 新しいカーブのエディット ポイントは、サーフェスの長さでパラメータ配置されます。
サーフェスの開始エッジのパラメータは0.0で、反対側のエッジのパラメータはサーフェスの長さに等しくなります。
- Surface Degree
-
新しいサーフェスのV方向の次数で、1(1次)または3(3次、既定)が選択できます。
このオプションは、Skinning ModeがInterpolateに設定されている場合だけ使用できます。
- Number of Spans
-
このオプションは、Skinning Modeで定義されたスキンサーフェスのオリジナルのアイソパラメトリックカーブの間にあるスパンの数を制御します。
- 値が1の場合、オリジナルのアイソパラメトリックカーブ以外に追加されるアイソパラメトリックカーブはありません。
- 値が2の場合、オリジナルのアイソパラメトリックカーブの間に2つのスパンが作成されます。つまり、オリジナルアイソパラメトリックカーブの各ペアの間にアイソパラメトリックカーブが1つ追加されます。
- 値が 3 の場合、3 つのスパンが作成され、オリジナルのアイソパラメトリック カーブの各ペアの間に 2 つのアイソパラメトリック カーブが追加されます(以下同様)。
- Rebuild
-
サーフェスを構築する前に、1番目のカーブのパラメータ配置と一致するように、もう1つのコンストラクションカーブをリビルドします。
このオプションを使用するときには、クリックした最初のカーブのパラメータ値が、必要な新しいサーフェスのパラメータ値であるか確認してください。
注:Rebuildがオンの場合、Uノットスペーシングが影響を受けます。
- Auto Update
-
カーブが追加されたときに自動的にサーフェスを更新します。
このオプションでは、ツールを使用するための手順が変更されます。Auto Update がオンのときに複数のカーブをサーフェスに追加する場合は、各カーブを[Shift]キーを押しながらクリックする必要があります。
- Create History
-
後で編集するために、新しいサーフェスのヒストリを保存します。Create Historyがオンの場合、サーフェスの作成に使用したカーブを修正でき、それに従ってサーフェスが更新されます。
