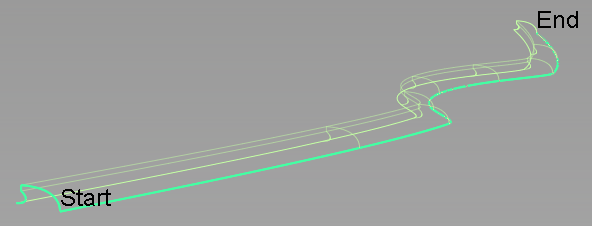

1 つまたは複数のパス カーブ(レイル)に沿って、1 つまたは複数のプロファイルをスイープしてサーフェスを作成します。プロファイルは、座標系、パスの法線、または定義されたベクトルに対して相対的に維持されます。
セクション トランジションと場所を最大に制御して押し出しサーフェスを作成および変更するには、Profile を使用します。
プロファイルは、1 つ以上の平面カーブで構成されます。プロファイルは鋭い曲げを持つことや、閉じることができます。

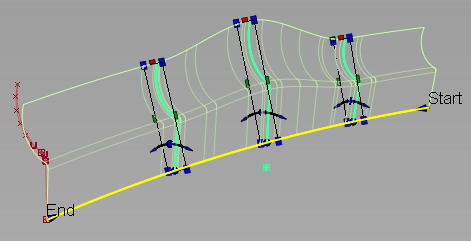

複数のプロファイルを使用する場合、プロファイルは異なるシェイプを持つことができますが、(鋭い折れ目またはスパン数の区分で)同様の構造である必要があります。各プロファイルはレイル カーブに関連する個別の位置と方向を持つことができます。プロファイル セット内のカーブが接続されていない場合(G0 ではない)、別のプロファイル サーフェスをセットの各要素に作成することが最善の方法です。
レールはカーブとサーフェス カーブを含むことができます。レールは位置であるとともに接線連続である必要があります。また、閉じることができます。Chain Select によって複数の接線連続レール カーブを使用するか、レール入力を受け取る前に追加の選択を行うことができます。
Profile Control のオプション
- Profile Orientation
-
Natural: プロファイル フレームの方向は、Frame Travel でのみ決まります。

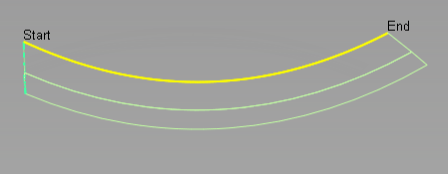

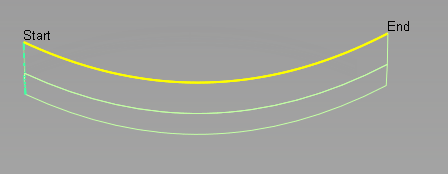

Natural 方向、平行フレーム移動

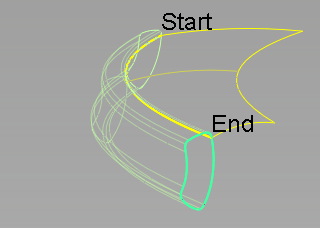

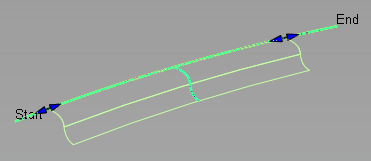

Natural 方向、放射状フレーム移動
Rotate to Target: プロファイルは選択した Profile Target に接触するまで、レイル カーブを中心に回転します。

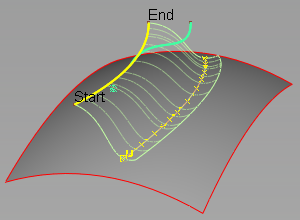

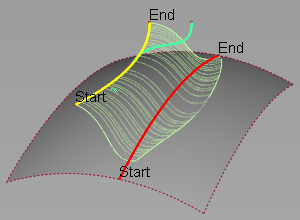

Rotate to Target 方向、サーフェス ターゲット、放射状フレーム移動
Rotate to Target 方向、カーブ ターゲット、放射状フレーム移動
Slide to Target: プロファイルは、選択した Profile Target に接触するまで、アタッチされたサーフェスに沿ってスライドします。プロファイルは回転して、プロファイル フレームがスライドするサーフェスに接した状態を保つようにします。

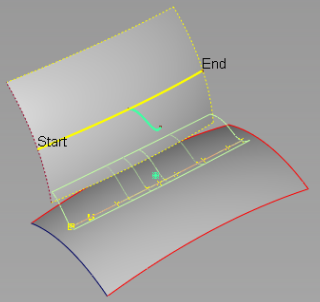

Slide to Target 方向、サーフェス ターゲット、放射状移動
Slide to Target 方向、カーブ ターゲット、放射状移動
Guide Curve: プロファイル フレームの方向は、隣接するカーブの法線方向によって決まります。
Guide Curve 方向、2D スケーリング、平行移動
Surface Normal – プロファイル フレームの向きは、レール カーブとサーフェスの間の最も近いポイントに隣接するサーフェスの法線方向によって決まります。
2nd Rail: プロファイルの方向は、プロファイル カーブを 2 つのレイル カーブに接続することで決まります。
- Profile Target
-
Surface Target: Rotate to Target を選択している場合、プロファイルはターゲット サーフェスに接触するまで、レイル カーブを中心に回転します。Slide to Target を選択している場合、プロファイルは、ターゲット サーフェスに接触するまで、アタッチされたサーフェスに沿って「スライド」します。
Use Profile Point も選択している場合は、プロファイルは、プロファイル上の選択したポイントがサーフェスに接触するまで、回転またはスライドします。
- Curve Target: Rotate to Target を選択している場合、プロファイルは選択したカーブに接触するまで、レイル カーブを中心に回転します。Slide to Target を選択している場合、プロファイルは、ターゲット カーブに接触するまで、アタッチされたサーフェスに沿って「スライド」します。
Use Profile Point も選択している場合は、プロファイルは、プロファイル上の選択したポイントがカーブに接触するまで、回転またはスライドします。
- Use Profile Point
-
Use Profile Point も選択している場合は、プロファイルは、プロファイル上の選択したポイントがサーフェスまたはカーブに接触するまで、回転またはスライドします。
Rotate to Target または Slide to Target を選択している場合、ターゲットに接触するプロファイル上のポイントを選択できます。 - Profile Scaling
-
プロファイルはターゲット カーブの影響を受けてスケーリングされます。
No Scaling: プロファイルはスケーリングされません。
Non-proportional Scaling: プロファイルを 1 方向に不均等にスケーリングします。
Proportional Scaling: プロファイルをローカル座標系の 2 方向に均等にスケーリングしますこのプロキシは、変換中にサーフェスがどの程度変更されたかを視覚化するのに役立ちます。
- Frame Travel
-
プロファイル フレームは、プロファイル セクションの向きの指定とパスに沿った変換の定義に使用される座標系です。
プロファイル フレームが移動したり、パスに沿ってスイープする方法を選択します。
Parallel – プロファイル フレームがプロファイル平面に並行に移動するように設定できます。
Radial – プロファイル フレーム ピボットはレール カーブ法線に対して同じ角度を維持します。
- Transition type
-
このオプションは、複数のプロファイル間のブレンドのタイプを(入力カーブまたはマニピュレータで)指定します。レイル カーブの方向に伸びるサーフェスのアイソパラメトリック カーブのシェイプを決定します。

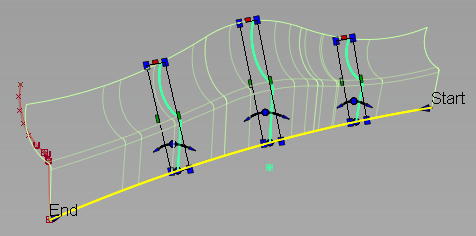

Global – 全体的に滑らかなシェイプになりますが、過剰なうねりが形成されることもあります。
Global – 全体的に滑らかなシェイプになりますが、過剰なうねりが形成されることもあります。

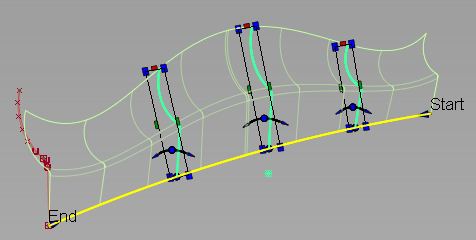

Local – プロファイルの位置の周辺で滑らかに遷移させます。
Limited – プロファイルのスケールの範囲内に収まるようにサーフェスのシェイプのコントロールを試みます。この設定は Global または Local の遷移タイプで発生することのある上下撮影を避けることができます。

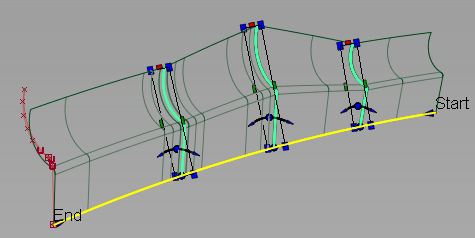

Linear – 直線でプロファイルを結合します。
Explicit Control オプション
- (Length) U Degree
-
U 方向(レール カーブ沿い)のプロファイル サーフェスの次数です。
- (Section) V Degree
-
V 方向(プロファイル セクション沿い)のプロファイル サーフェスの次数です。
- Maximum Spans
-
Surface Type が Multiple Surfaces に設定されている場合、この値はプロファイル サーフェス グループの各サーフェスの最大スパン数を指定します。
- Transition type
- Explicit Control
-
U 方向および V 方向のプロファイル サーフェスの角度およびスパン数を明示的に指定できるようにする Control オプションを表示するには、このオプションを選択します。
- Match Parameterization
-
プロファイルのパラメータ化に入力ジオメトリを使用するには、このオプションを選択します。
Modify Range
- Modify Range
-
このオプションを選択して、範囲マニピュレータ、または Start および End スライダを使用してプロファイル サーフェスの入力として各レールの部分を定義します。
Start および End スライダをそれぞれ 0.0 および 1.0 に設定すると、元の範囲がリセットされます。
Surface Structure
- Surface Type
-
Multiple Surfaces – 選択した各プロファイル カーブに対して別のサーフェスが作成され、サーフェスはグループ化されます。
Single Surface – 単一サーフェスが作成されます。
- Bezier Surfaces
-
このオプションが表示されるのは、Surface Type が Multiple Surfaces に設定されている場合のみです。選択されている場合、各サーフェスはベジエ パッチになります。
ベジエパッチはシングルス パンを持ち、U 方向の最大角度は Explicit Control セクションで設定します。既定のはレール カーブの次数です。
- Short Edge Tolerance
-
お互いに近すぎるスパンを追加することを防止するため、Short Edge Tolerance より小さい線形距離のスパンは許可されません。
Control オプション
- Auto Update
- Profile Control ウィンドウで値を変更するときに、新しいサーフェスを自動的に更新します。
- Chain Select
-
このオプションが選択されている場合、サーフェス カーブを選択すると、そのカーブと接線が連続するその他のサーフェス カーブもすべて選択されます。
- Deviation Check
- 作成されたプロファイルのサーフェスと、理論上完璧な結果との偏差を表示します。
