AutoCAD Electrical は、プロジェクトの説明の行、および一部の図面プロパティを、図面のプロジェクト表題欄の属性にリンクすることができます。次の 2 つの方法があります。
- WD_TB 属性の方法: プロジェクト表題欄に埋め込まれたマッピング情報
- WDT ファイルの方法: 外部属性マッピング ファイル

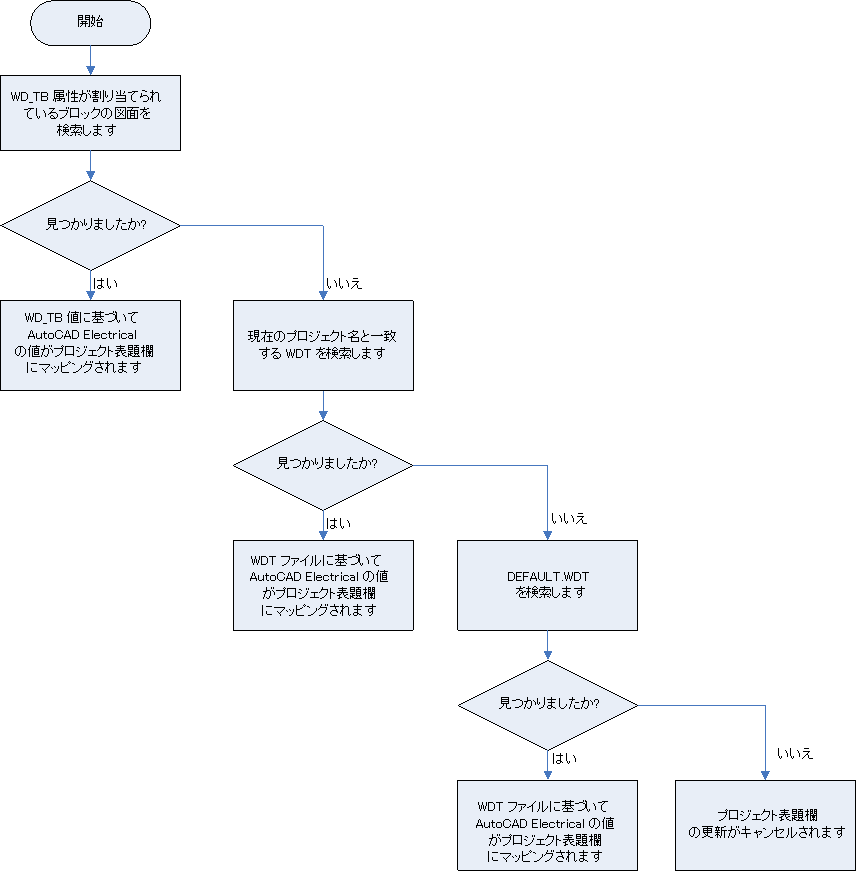

プロジェクト表題欄の更新時に使用する方法は、この順序で決定されます。
AutoCAD Electrical の値
AutoCAD Electrical は、プロジェクトと図面に固有の次の値を、プロジェクト表題欄の属性にマッピングできます。
|
マッピング コード |
[説明] |
|---|---|
|
LINEx |
プロジェクトの説明の行。「x」はプロジェクトの説明の行番号です。 |
|
SHEET |
[図面プロパティ]ダイアログ ボックスで割り当てたシート番号(%S) |
|
SHEETMAX |
アクティブなプロジェクト内の図面の数(プロジェクト表題欄 "SHEET x of "N" の "N" の値) |
|
DWGNAM |
[図面プロパティ]ダイアログ ボックスで割り当てた図面名(%D) |
|
DD1(または DWGDESC)、DD2、DD3 |
[図面プロパティ]ダイアログ ボックスで割り当てた図面の説明 |
|
DWGSEC |
[図面プロパティ]ダイアログ ボックスで割り当てた、省略可能なセクション コード |
|
DWGSUB |
[図面プロパティ]ダイアログ ボックスで割り当てた、省略可能なサブセクション コード |
|
FILENAME |
パスまたは拡張子のない図面ファイル名 |
|
FULLFILENAME |
パスと拡張子を含む図面ファイル名 |
|
FILENAMEEXT |
拡張子が .dwg のみの図面ファイル名 |
|
[IEC_P] |
[図面プロパティ]ダイアログ ボックスで割り当てた、図面のプロジェクトの値 |
|
[IEC_I] |
[図面プロパティ]ダイアログ ボックスで割り当てた、図面の装置の値 |
|
[IEC_L] |
[図面プロパティ]ダイアログ ボックスで割り当てた、図面のロケーションの値 |
|
PLOTTIME |
現在の時間(24 時制) |
|
PLOTTIME12 |
現在の時間(12 時制 am/pm 形式) |
|
PLOTDATE |
現在の日付(MM:DD:YYYY 形式) |
|
PLOTDATEMMDDYY |
現在の日付(MM:DD:YY 形式) |
|
PLOTDATEYYMMDD |
現在の日付(YY:MM:DD 形式) |
|
PLOTDATEYYYYMMDD |
現在の日付(YYYY:MM:DD 形式) |
引用符で囲んだ固定テキスト、環境変数、システム変数、AutoLISP 変数など、ユーザ定義の値もマッピングすることができます。
AutoLISP 値をプロジェクト表題欄の属性にマッピングする
システム変数の値、または AutoLISP プログラムで抽出した値を、プロジェクト表題欄の属性にマッピングできます。
- プロジェクトの説明のいずれかの行に変数を割り当て、プロジェクト表題欄の属性にマッピングします。
- プロジェクト表題欄の属性に変数を直接マッピングします。
複数の説明の設定
AutoCAD Electrical では、図面ごとに 3 行の説明を使用できます。それより多くの説明行が必要な場合は、説明の各行を「|」の文字で複数の部分に分割できます。この各部分が、プロジェクト表題欄の異なる属性にマッピングされます。
たとえば、説明の最初の行を 3 つの属性にマッピングするには、次の形式を使用します。
attrname1|attrname2|attrname3=DD1
次に、[図面プロパティ]の[図面設定]タブ ダイアログ ボックスの[説明 1]の値を、改行位置に「|」を入れて区切ります。一例は、「Main cabinet|120VAC|PLC I/O」です。[プロジェクト表題欄を更新]コマンドは、このテキスト文字列を、プロジェクト表題欄の 3 つの属性に分割します。
印刷
プロジェクト表題欄設定が、任意の AutoCAD Electrical の印刷(PLOT*)の値 を属性にマッピングする場合、これらの属性は印刷中に更新します。属性がプロンプト値を含んでいる場合、この値は接頭辞として使用されます。
例:
- プロジェクト表題欄はプロジェクト日付(PLOTDATE)(MM:DD:YYYY 形式)を日付(DATE)の属性にマッピングします。
- 日付の属性は「日付」のプロンプト値を持ちます。
- 2012 年 1 月 1 日に作成された印刷に対して、属性値が「日付: 01/01/2012」に更新されます。
